20 9

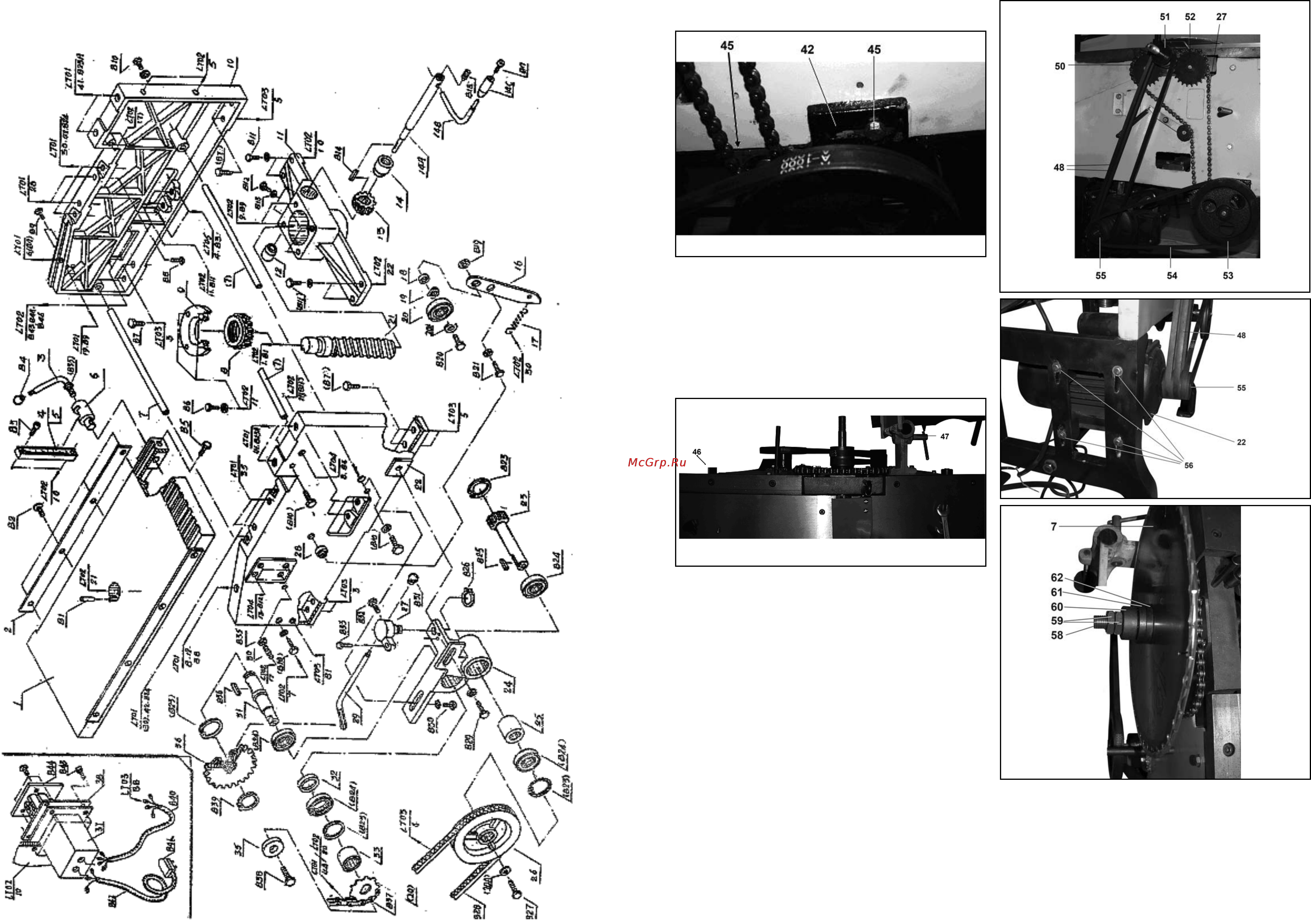

СХЕМА СБОРКИ «КОРВЕТ 321»
Схема 2
8.1. Монтаж станка (Рис. 2 - 4)
8.1.1. Собирайте и устанавливайте станок на прочной
Рис. 6
Рис. 7
Рис. 8
Рис. 9
горизонтальной поверхности пола.
8.1.2. При выборе места для установки станка убеди-
тесь, что помещение достаточно освещено, и оператор
не будет работать в собственной тени.
8.1.3. Вертикальное положение стойки (1) и стойки с эл.
двигателем (20) предварительно закрепите шпилькой -
стяжкой (24), используя шайбы (25) и гайки (26). Уста-
новите станок (А) (см. Рис.1) на стойки (1 и 20). Совмес-
тите крепёжные отверстия станка (А) и стоек (1 и 20),
проверьте вертикальность установки стоек (1 и 20), по-
ложение закрепите болтовым соединением. Проверьте
параллельность установки стоек (1 и 20), закрепите гай-
ками (26) с обеих сторон шпильки - стяжки (24).
8.1.4. Для надёжной устойчивости станок прикрепите к
полу через отверстия стоек (1 и 20). Для этой цели при-
меняйте анкерное соединение.
8.2. Сборка станка
8.2.1. Как показано на Рис.6, установите, и предвари-
тельно закрепите двумя установочными болтами (45),
редуктор (42). Выведите из зацепления шестерню (44),
для чего переместите ручку (41) по направлению к бли-
жайшей боковой панели станка, положение зафиксируй-
те винтом фиксации (43), Рис.5.
8.2.2. Ручкой (47) и винтом фиксации кронштейна (46)
ослабьте фиксацию положения распиловочного стола
(39). Распиловочный стол (39) демонтируйте, Рис 3, 7.
8.2.3. Как показано на Рис. 8, установите цепь (27).
8.2.4. Ослабьте фиксацию винтов (56), переместите дви-
гатель (22) в верхнее положение, зафиксируйте винты
(56). На шкивы (51 и 55) установите два ремня передачи
(48). На шкивы (53 и 55) установите ремень передачи
(54). Произведите натяжение ремней (48), для чего ос-
лабьте фиксацию винтов (56) и переместите электро-
двигатель (22) вниз, положение зафиксируйте четырьмя
Рис. 10
болтами (56).
Натяжение ремня передачи (54) произведите переме-
щением блока редуктора (42), положение зафиксируйте
установочными болтами (45).
Слабое натяжение ремней способствует проскальзыва-
нию на шкивах, а чрезмерное натяжение приводит к их
преждевременному износу. Периодически проверяйте
натяжение ремней. Новые ремни первые 50 часов про-
веряйте не реже 8 часов работы, Рис. 6-9.
8.2.5. На рабочий вал (58), в соответствии с направле-
