Данные получены при:
Температура холодной воды - 10 °С
Температура горячей воды - 40 °С
Температура воздуха в помещении - 20 °С
Температурный режим контура отопления - 90 / 70 °С
4. МОНТАЖ ВОДОНАГРЕВАТЕЛЯ
ВНИМАНИЕ!
Установка должна производиться в соответствии с данной инструкцией и действую-
щими стандартами в отношении систем по приготовлению санитарной горячей
воды.
4.1. Помещение, в котором устанавливается оборудование, должно быть сухим и защищенным
от холода (замерзание воды в водонагревателе не допускается). Водонагреватель может быть
установлен на полу или на стене с использованием монтажного комплекта.
4.2. Должен быть обеспечен достаточный доступ к водонагревателю со стороны подключения
контура отопления. Также необходимо обеспечить достаточно места для возможности
демонтажа арматуры подающей и заборной линии контура водоснабжения.

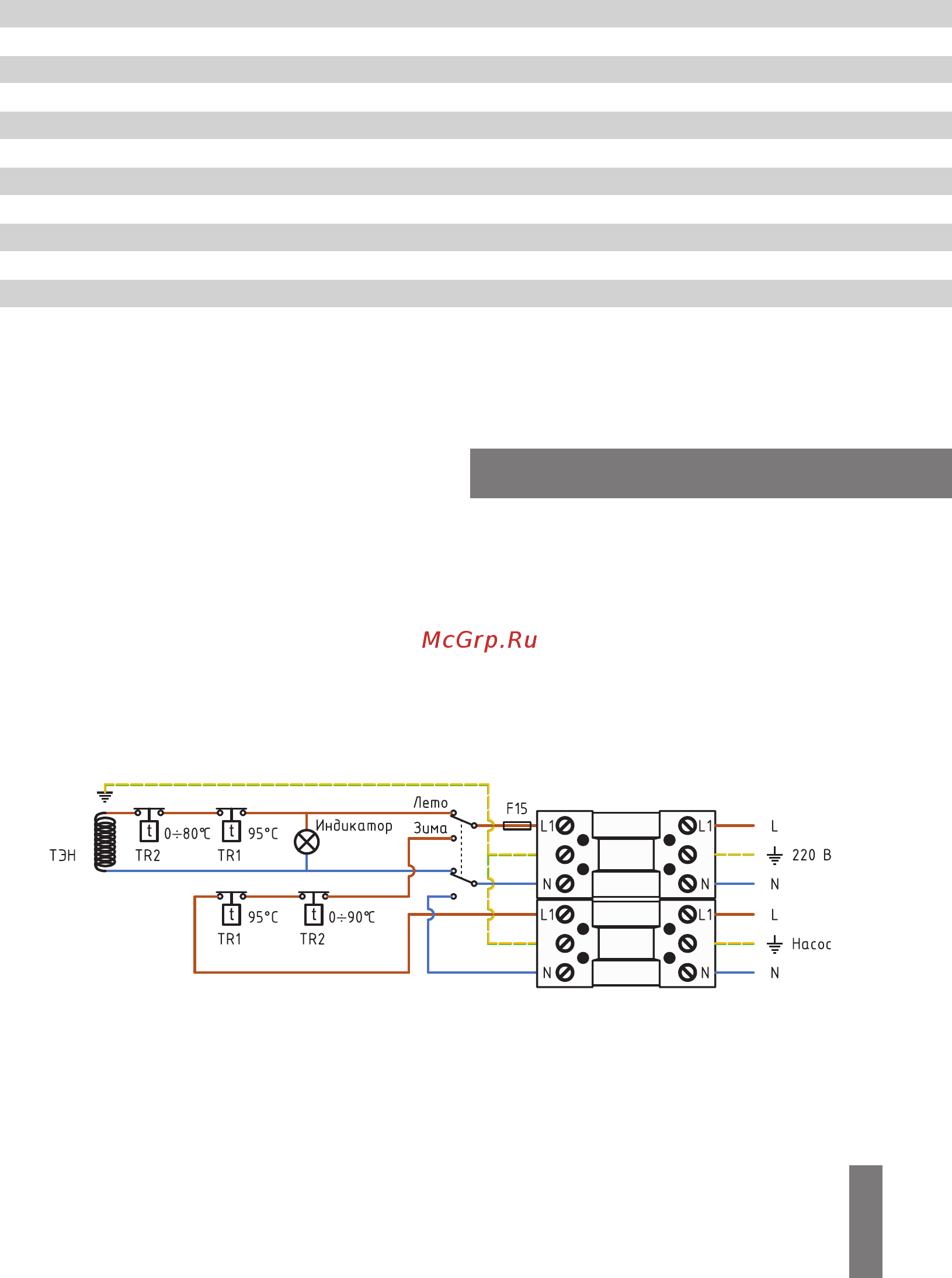

4.3. Электрические схемы подключения циркуляционного насоса и ТЭНа
3
Рис. 2
Модель
Общий объем, л
Объем санитарной воды, л
Поверхность нагрева, м²
Мин. мощность, кВт
Присоединение контура отопления
Присоединение контура ГВС
Присоединение рециркуляции ГВС
Производительность при T-30 °C, л/час
Потери тепла при Т-20 °С, Вт/час
Масса, кг
WHE/ WHE W 150
167
136
1,8
45
1 ¼"
3/4"
3/4"
1290
40
72
WHE/ WHE W 200
216
176
2,0
55
1 ¼"
3/4"
3/4"
1577
52
83
WHE/ WHE W 250
265
222
2,4
72
1 ¼"
3/4"
3/4"
2065
61
95
WHE/ WHE W 300
305
240
2,7
75
1 ¼"
3/4"
3/4"
2155
75
105
1. Клемма термостата «1» – включение насоса
2. Клемма термостата «2» – выключение насоса
3. Насос подачи теплоносителя в бойлер
(поставляется отдельно)
С. Электропитание 220В / 50Гц
TR1. Предельный термостат 95°С
TR2. Регулировочный термостат (30-90°С)
L1. Сигнализационная лампа работы ТЭНа
H1. ТЭН
TR3. Регулировочный термостат (30-90°С)
