2.4 На панели управления водонагревателя имеется регулировочный термостат.
2.5. Во внешнем баке установлен электрический нагревательный элемент (ТЭН) мощностью 3
кВт. Такое расположение ТЭНа позволяет исключить накипно-коррозийные отложения на
электронагревательном элементе.
2.6. Водонагреватели серии WHE предназначены для напольного монтажа, серии WHE W – для
настенного монтажа (кронштейны входят в поставку).

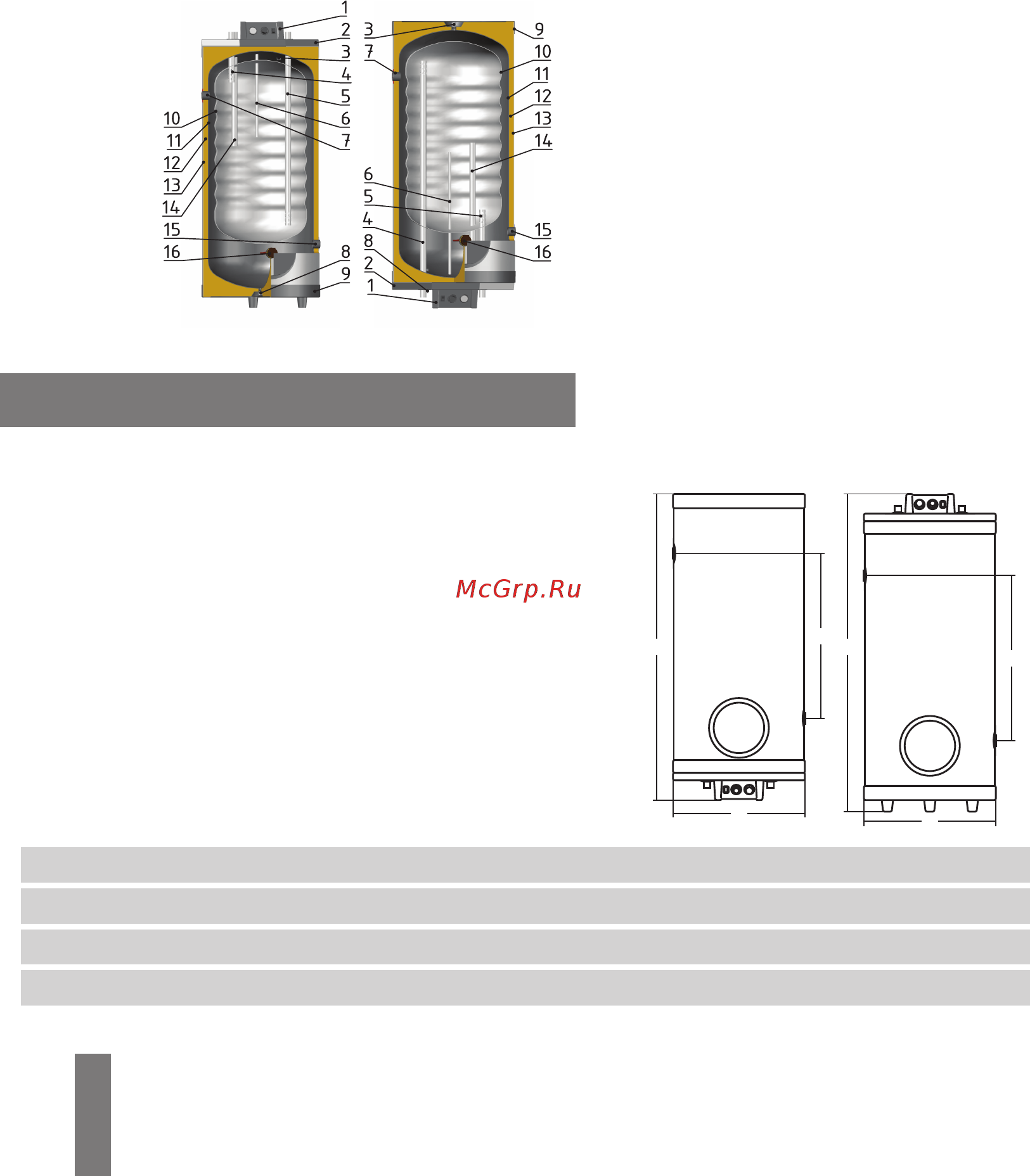

2.7 Принципиальная схема водонагревателя
1.Панель управления
2 (9). Крышка верхняя
3. Ручной воздухоотводчик
4. Выход горячей санитарной воды (контур ГВС)
5. Вход холодной санитарной воды (контур ГВС)
6. Гильза с измерительными приборами
7. Вход греющей жидкости системы отопления
8. Сливное отверстие
9 (2). Крышка нижняя
10. Бак ГВС сильфонного типа из нержавеющей стали
11. Внешний бак из углеродистой стали
12.Теплоизоляция
13. Защитный чехол из искусственной кожи
14.Патрубок рециркуляции ГВС
15. Выход греющей жидкости системы отопления
16. Электрический нагревательный элемент (ТЭН)
3. ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
3.1. Эксплуатационные параметры
Максимальное рабочее давление (внутренний бак заполнен)
– контур отопления 3 бар
– контур горячего водоснабжения 10 бар
Испытательное давление (внутренний бак заполнен)
– контур отопления 4,5 бар
– контур горячего водоснабжения 13 бар
Максимальная рабочая температура: 90°С
Электрические характеристики:
– напряжение 220В
– частота 50Гц
Требования к воде:
– качество воды соответствует СанПин 2.1.4.1074-01
– содержание хлоридов: < 150 мг/л
– рН: от 6 до 8
3.2 Габаритные размеры
2
Модель
А mm
B mm
D mm
WHE / WHE W 150
1220 / 1110
490
550
WHE / WHE W 200
1470 / 1360
750
550
WHE / WHE W 250
1720 / 1610
1000
550
WHE 300
1320
540
700
Рис. 1
A
B
D
A
B
D
