4.4. Присоединение контура системы отопления

4.5. Присоединение контура ГВС

ВНИМАНИЕ!!

Установка предохранительных устройств на контур нагрева санитарной

воды обязательна !

4.6 Для предотвращения попадания воды на корпус водонагревателя предохрани-

тельное устройство не должно устанавливаться непосредственно над водонагрева-

телем.

4.7. Трубопровод подачи холодной санитарной воды в бойлер должен присоеди-

няться через группу безопасности, содержащую следующие устройства:

отсекающий кран , обратный клапан, предохранительный клапан, расширительный

бак системы ГВС.

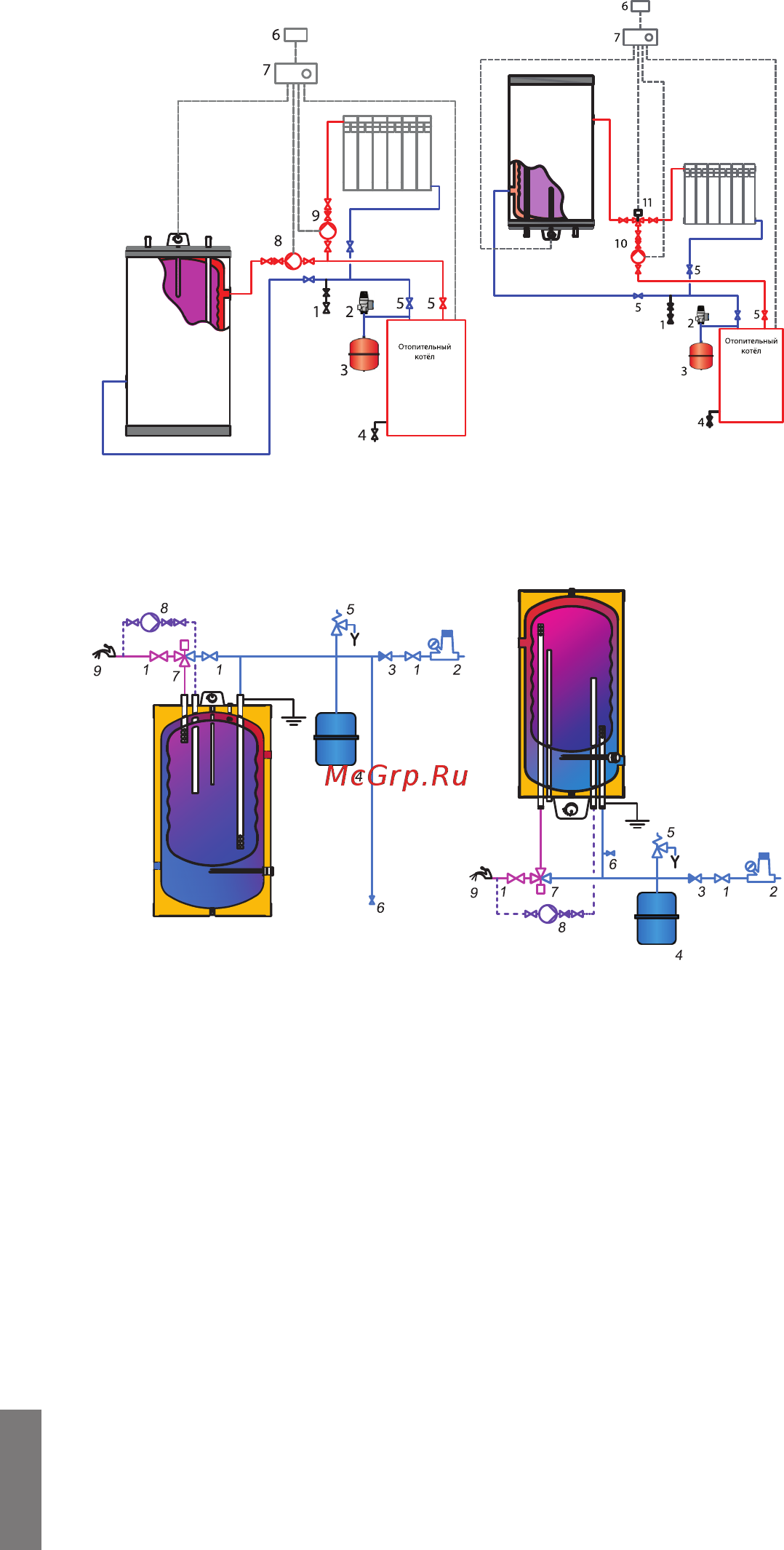

Рис. 3 (WHE) Рис. 3-1 (WHE W)

Рис. 4 (WHE) Рис. 4-1 (WHE W)

1. Кран заполнения системы

2. Предохранительный

клапан 3 бар

3. Расширительный бак

4. Сливной кран

5. Отсечной кран системы

отопления

6. Комнатный термостат

7. Дополнительная автомати-

ка управления

8. Циркуляционный насос

бойлера

9. Циркуляционный насос

системы отопления

10. Общий насос системы

отопления и бойлера

11. Трехходовой клапан с

электроприводом

1. Отсекающий кран

2. Регулятор давления

3. Обратный клапан

4. Расширительный бак

5. Предохранительный

клапан

6. Сливной кран

7. Термостатический

смеситель

8. Циркуляционный насос ГВС

9. Точка водоразбора
