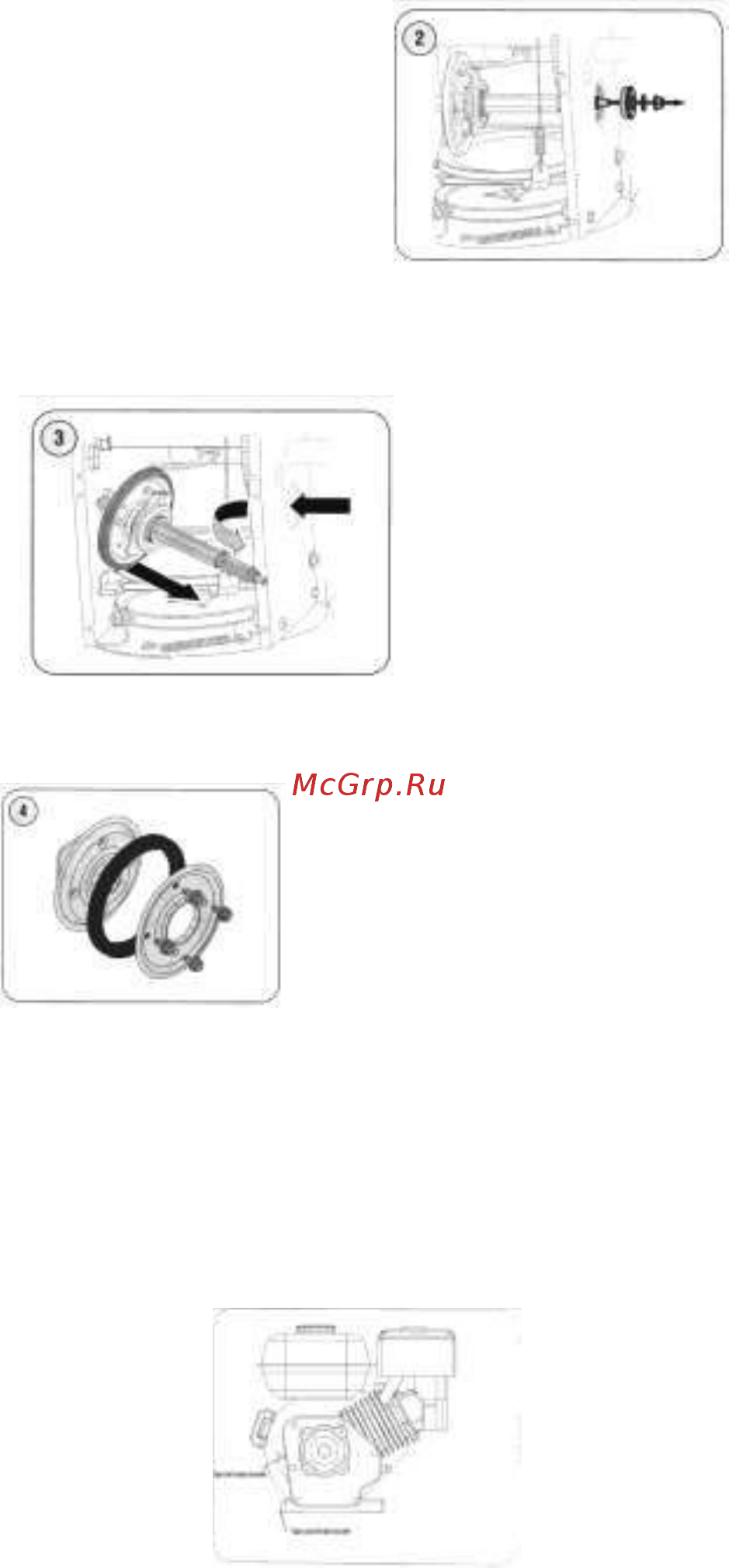

Аккуратно наклоните снегоочиститель наверх и вперед так чтобы положить его на корпус шнека 7 а Снимите крышку каркаса с внутренней стороны снегоочистителя сняв четыре самонарезающих винта закрепляющих ее 1 Рисунок 20 Ь Снимите правосторонний ролик сняв винт и шайбу прикрепляющих его к валу Смотри рисунок 19 2 Аккуратно снимите шестигранную гайку и шайбу прикрепляющих Смотри рисунок20 шестигранный вал к каркасу снегоочистителя и слегка ударьте по концу вала чтобы переместить шарикоподшипник с правой стороны каркаса 3 Аккуратно поместите шестигранный вал вниз и влево перед тем как высунуть фрикционный ролик вала ПРИМЕЧАНИЕ Если вы заменяете комплект фрикционного ролика как одно целое утилизируйте изношенную деталь и просуньте новую деталь на шестигранный вал Следуя шагам по замене фрикционного ролика и заменяя только резиновое кольцо выполните следующее Смотри рисунок 21 4 Снимите четыре винта фиксирующие боковые накладки Рисунок21 фрикционного ролика Смотри рисунок 22 Снимите резиновое кольцо из накладок и установите новое резиновое кольцо между накладками Рисунок 22 ПРИМЕЧАНИЕ При сборке комплекта фрикционного ролика закрепите каждый винт только одним вращением перед тем как повернуть ролик по часовой стрелке и перейти к следующему винту Повторите этот процесс несколько раз чтобы убедиться что пластинки закреплены с равной силой Просуньте комплект фрикционного ролика обратно на шестигранный вал и следуйте вышеизложенным инструкциям в обратном порядке для сборки деталей Проверка моторного масла I Убедитесь что двигатель установлен вертикально на ровной поверхности 2 Открутите крышку маслозаливной горловины от наливной маслозаправочной трубки и начисто протрите масляный щуп Смотри рисунок 23 3 Закрутите крышку маслозаливной горловины обратно на маслозаливную горловину Тщательно закрепите 4 Открутите крышку маслозаливной горловины и снимите с наливной маслозаправочной трубки Обратите внимание на уровень масла Если уровень масла находится на отметке НИЗКИЙ медленно добавьте масла до отметки ВЫСОКИЙ Смотри рисунок 24 5 Закрутите крышку маслозаливной горловины обратно на маслозаливную горловину Тщательно закрепите 6 Вытрите пролитое масло Замена моторного масла Во избежание повреждения двигателя необходимо Проверять уровень масла перед каждым использованием и каждые пять рабочих часов Сменяйте масло после первых двух рабочих часов и каждые 25 рабочих часов впоследствии Двигатель должен быть еще нагрет но не должен быть раскаленным после недавней работы I Поместите маслосливную пробку 2 Убедитесь что крышка маслозаливного бака на месте и плотно закрыта Рисунок23
