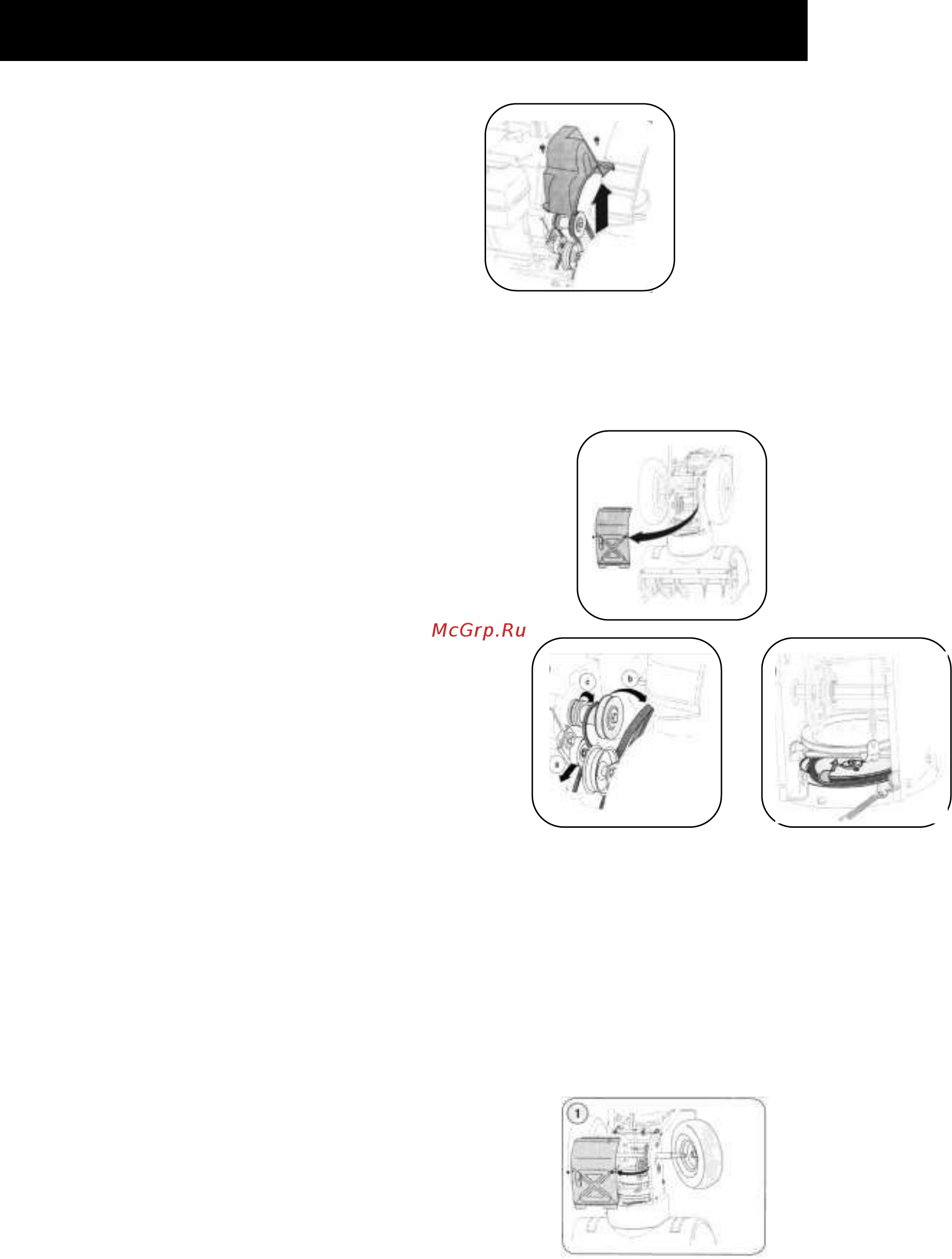

кронштейна с каркаса Смотри рисунок 13 4 Снимите ремень со шкива шнека и просуньте его Рисунок14 между поддерживающим кронштейном и шкивом шнека Соберите ремень шнека следуя инструкциям в обратном порядке ПРИМЕЧАНИЕ НЕ забудьте установить винт с бортиком и заново соединить пружину с каркасом после замены ремня шнека ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ Шнеки 1 Шнеки присоединены к спиральным валам с помощью двух срезных штифтов и разводных чек Если глыба льда или инородные предметы попадают в шнеки снегоочиститель оборудован таким образом что штифты разрезают предметы Смотрите рисунок 18 2 Если шнеки не вращаются убедитесь в том что штифты разрезали помеху Дополнительные срезные штифты и разводные чеки были предоставлены вместе со снегоуборочной машиной Во время замены болтов распылите смазочное масло на вал перед тем как вставить новые штифты Замена приводного ремня Для снятия и заменяя приводного ремня шнека снегоочистителя следуйте инструкциям 5 Снимите крышку ремня с передней стороны двигателя Рисунок16 сняв два самонарезающих винта Смотри рисунок 15 Слейте бензин со снегоочистителя или подставьте кусок пластика под крышку топливного бака Аккуратно наклоните снегоочиститель наверх и вперед так чтобы положить его на корпус шнека 6 Снимите крышку каркаса с внутренней стороны снегоочисти сняв четыре самонарезающих винта закрепляющих ее Смотри рисунок 16 3 а Возьмитесь за натяжной ролик и наклоните его вправо Ь Выкрутите ремень со шкива двигателя с Поднимите приводной ремень со шкива двигателя Смотри рисунок 17 4 Просуньте приводной ремень со шкива и между фрикционным роликом и диском фрикционного ролика Смотри рисунок 18 Рисунок17 Рисунок 8 Снимите и замените ремень в обратном порядке Замена фрикционного ролика Если не удается вести снегоочиститель с включенным регулятором движениям и после выполнения регулировки кабеля регулятора движения на странице 25 не удается исправить проблему необходимо будет заменить фрикционный ролик Следуйте инструкциям ниже Проверьте фрикционный ролик на наличие признаков износа или трещин и замените при необходимости Переместите рычаг переключения на третье положение 1 Рисунок 19 ЕЗ движения вперед Слейте топливо из снегоочистителя или подставьте кусок пластика под крышку топливного бака
