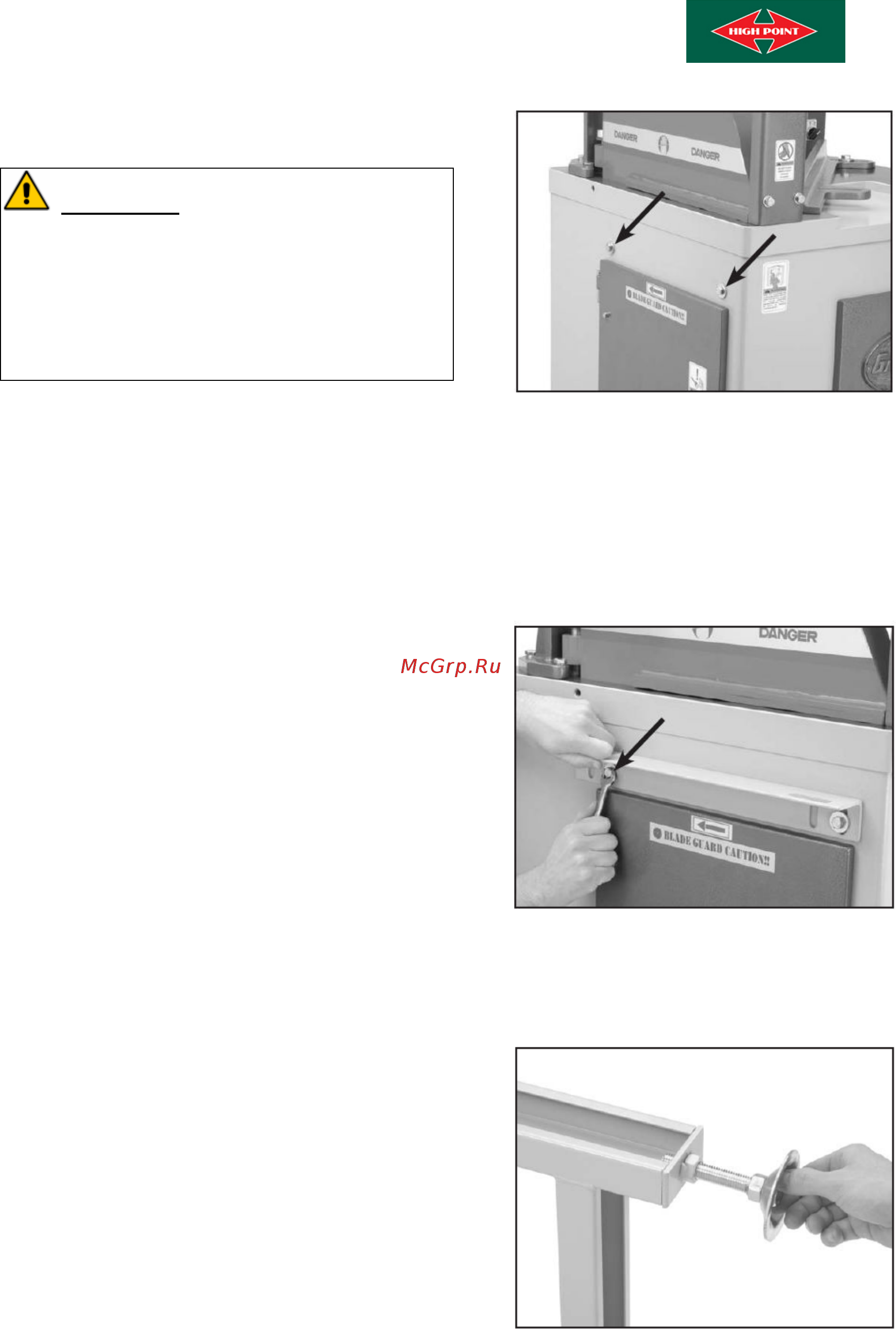

HIGH POINT RUSSIA Перемещение и установка станины станка Л ВНИМАНИЕ Торцовочный станок модели SCO 350 является очень тяжелыми Производите его выгрузку из упаковочного ящика подъем и перемещение с помощью подъ емных механизмов Несоблюдение этого указания чревато серьезными последствиями Выгрузку станка из упаковочного ящика производите в следующей последовательно сти 1 Снимите ящика верхнюю крышку упаковочного 2 С помощью дверных запорных ручек от кройте дверцу станины станка чтобы доб раться до крепежных винтов которыми ста нина станка привернута к днищу упаковочно го ящика Рис 8 Снимаемые болты крепления рольганга 2 С помощью только что снятых болтов при крепите к станине станка одну из установоч ных скоб как показано на рис 9 Болты крепления до конца не затягивайте после подсоединения станка к пневматиче ской системе нужно будет устанавливать вы соту опорной группы рольганга 3 Отверните эти четыре крепежных винта от станины станка и днища упаковочного ящика 4 С помощью вилочного погрузчика подни мите торцовочный станок за специально для этого предназначенные рым болты выньте его из упаковочного ящика и установите на предполагаемое рабочее место Установка рольгангов станка Необходимые элементы Опоры рольганга 2шт Скобы крепления 2шт Рольганг левый 1шт Рольганг правый 1шт Узлы опор 4шт Болт М8 1 25x20 12шт Шайба плоская 8 мм 12шт Гайка М8 1 25 12шт Рис 9 Крепление одной из установочных скоб к станине станка 3 Ввинтите две опоры в опорные ноги роль ганга как показано на рис 10 Необходимый инструмент Гаечный ключ на 13 2 шт Сборка рольгангов и крепление производится следующим образом их станку 1 Снимите два болта крепления показанных на рис 8 начиная елевого Рис 10 Ввинчивание опоры в опорную ногу роль ганга 4 С помощью четырех болтов плоских шайб и гаек прикрепите опорную группу к левому рольгангу как показано на рис 11 левый 12
