Коммутация VT100FXH3.4

Усилитель VT100FXH имеет два выхода SPEAKER OUT, к

которым можно подключить два внешних кабинета. Для по-

лучения от VT100FXH максимальной отдачи, оба этих выхода

должны быть заняты и импеданс кабинетов должен быть не

ниже 4 Ом. При подключении наушников к входу PHONES,

выходы SPEAKER OUT мьютируются.

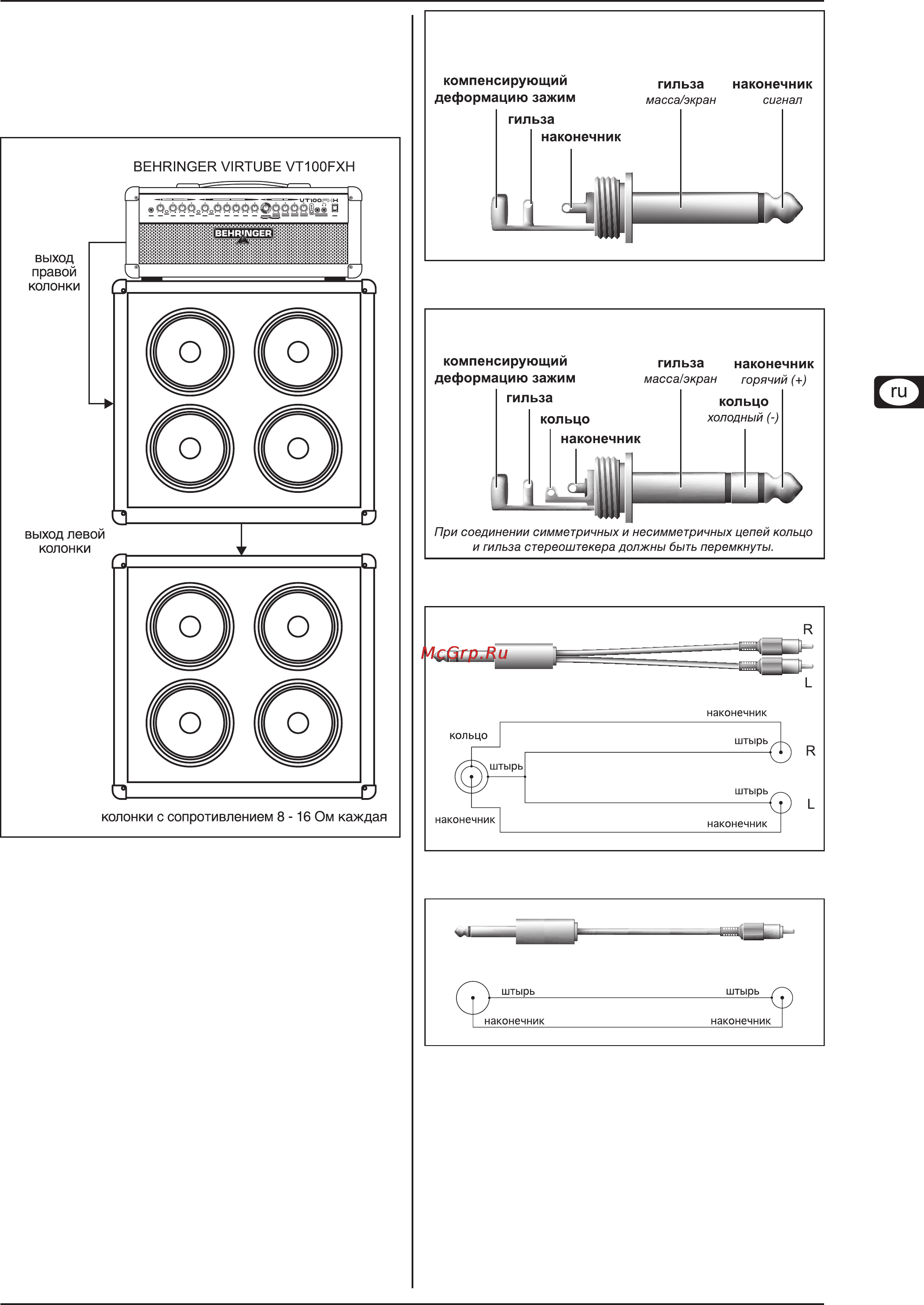

VT100FXH с двумя кабинетамиРис. 3.4:

Установка4.

Аудиовходы и выходы BEHRINGER VIRTUBE выполнены

на 6,3-мм моноджеках. Исключение составляют выход на

наушники и входа CD IN, выполненные на стереоджеках.

Дополнительную информацию об этом можно найти в главе

5 “Технические характеристики”.

Установка и обслуживание устройства могут выпол- +

няться только квалифицированным персоналом.

Обратите внимание на то, чтобы во время установки

и эксплуатации пользователь был заземлен, так как

иначе устройство может быть повреждено электро-

статическим разрядом.

Несимметричное соединение через 6,3-мм TS-разъем

6,3-мм моноштекерРис. 4.1:

Симметричное соединение через 6,3-мм TRS-разъем

6,3-мм стереоштекерРис. 4.2:

Переходник для стереоРис. 4.3:

Переходник для моноРис. 4.4:
