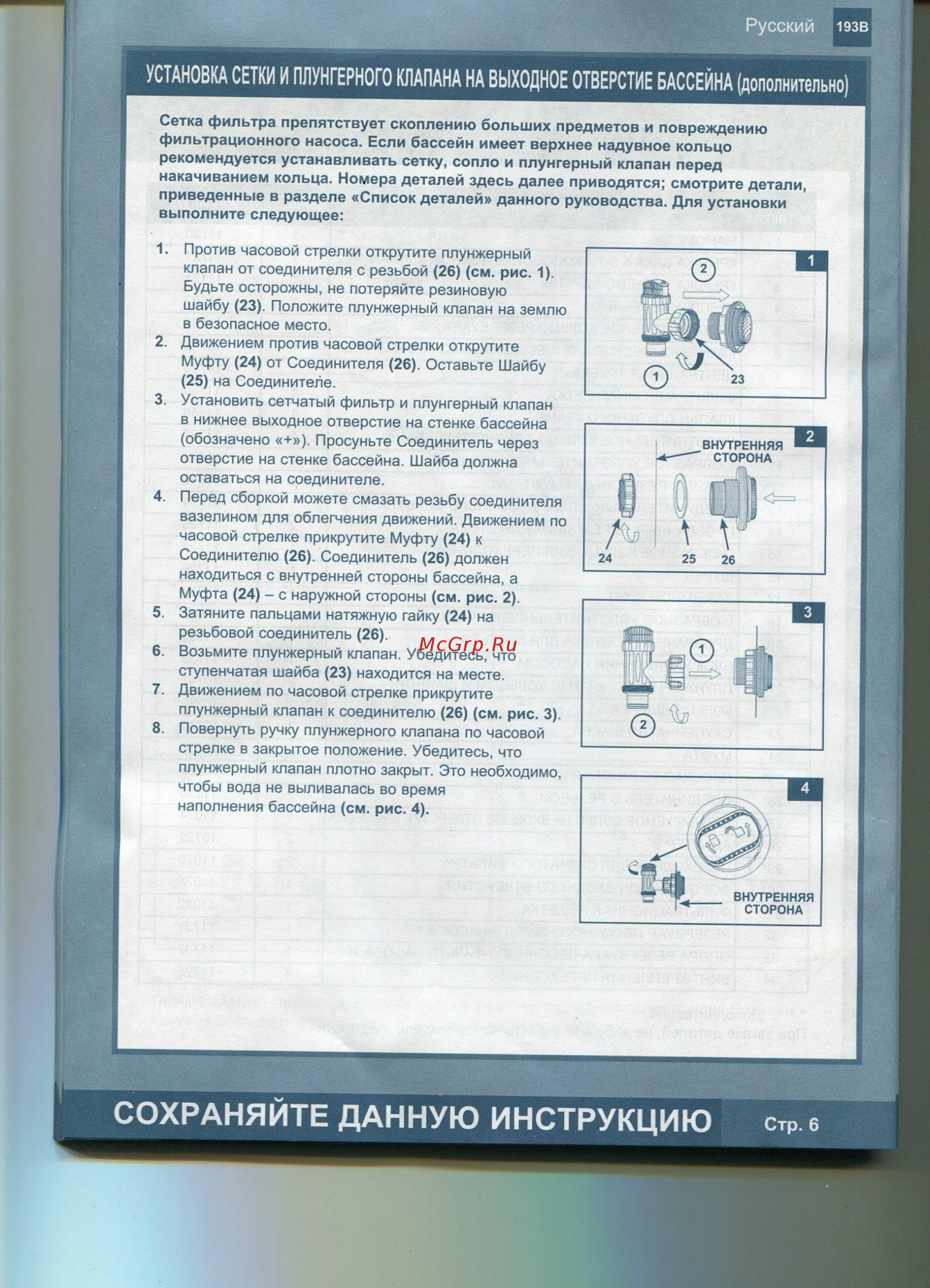

РУССКИЙ 193В УСТАНОВКА СЕТКИ И ПЛУНГЕРНОГО КЛАПАНА НА ВЫХОДНОЕ ОТВЕРСТИЕ БАССЕЙНА дополнительно Сетка фильтра препятствует скоплению больших предметов и повреждению фильтрационного насоса Если бассейн имеет верхнее надувное кольцо рекомендуется устанавливать сетку сопло и плунгерный клапан перед накачиванием кольца Номера деталей здесь далее приводятся смотрите детали приведенные в разделе Список деталей данного руководства Для установки выполните следующее Против часовой стрелки открутите плунжерный клапан от соединителя с резьбой 26 см рис 1 Будьте осторожны не потеряйте резиновую шайбу 23 Положите плунжерный клапан на землю в безопасное место 2 Движением против часовой стрелки открутите Муфту 24 от Соединителя 26 Оставьте Шайбу 25 на Соединителе 3 Установить сетчатый фильтр и плунгерный клапан в нижнее выходное отверстие на стенке бассейна обозначено Просуньте Соединитель через отверстие на стенке бассейна Шайба должна оставаться на соединителе 4 ВНУТРЕННЯЯ СТОРОНА I Перед сборкой можете смазать резьбу соединителя вазелином для облегчения движений Движением по часовой стрелке прикрутите Муфту 24 к Соединителю 26 Соединитель 26 должен 5 6 7 8 24 находиться с внутренней стороны бассейна а Муфта 24 с наружной стороны см рис 2 Затяните пальцами натяжную гайку 24 на резьбовой соединитель 26 Возьмите плунжерный клапан Убедитесь что ступенчатая шайба 23 находится на месте Движением по часовой стрелке прикрутите плунжерный клапан к соединителю 26 см рис 3 Повернуть ручку плунжерного клапана по часовой стрелке в закрытое положение Убедитесь что плунжерный клапан плотно закрыт Это необходимо чтобы вода не выливалась во время наполнения бассейна см рис 4 ВНУТРЕННЯЯ СТОРОНА СОХРАНЯЙТЕ ДАННУЮ ИНСТРУКЦИЮ стр 6
