Intex 28644 [3/12] Сохраняйте данную инструкцию стр 7

Содержание

• Описание деталей продолжение 1
• Перед сборкой оборудования пожалуйста ознакомьтесь с 1
• Русский 19 1
• Содержимым упаковки и деталями 1
• Сохраняйте данную инструкцию 1
• Сохраняйте данную инструкцию 2
• Тр 6 2
• Установка сетки и плунгерного клапана на выходное отверстие бассейна дополнительно 2
• Русский 193в 3
• Сохраняйте данную инструкцию стр 7 3
• Установка сопла и плунгерного клапана на входное отаерстие бассейна дополнительно 3
• Инструкции по установке 4
• Сохраняйте данную инструкцию 4
• Спецификации продукта 4
• Установка ловушки для листьев 4
• Установка песочного резервуара 4
• Загрузка песка 5
• Инструкции по установке продолжение 5
• Русский 1938 5
• Сохраняйте данную инструкцию стр э 5
• Внимание 6
• Инструкции по установке продолжение 6
• Неправильная сборка узла клапана резервуара и зажима может привести к выпуску воды из клапана и зажима к серьезным физическим травмам повреждению имущества или смерти 6
• Сохраняйте данную инструкцию стр ю 6
• Установка 6 ходового клапана 6
• Инструкции по установке продолжение 7
• Русский 193 в 7
• Сохраняйте данную инструкцию стр и 7
• Установка мотора 7
• Внимание 8
• Сохраняйте данную инструкцию стр 8
• Установка шлангового соединения песочного фильтрационного насоса 8
• Ходовом клапане есть три патрубка шлангового соединения 8
• Для бассейнов intex размером 16 дюймов и ниже 9
• Для бассейнов не принадлежащих к марке intex 9
• Русский 193 в 9
• Сохраняйте данную инструкцию 9
• Установка шлангового соединения песочного фильтрационного насоса продолжение 9
• Внимание 10
• Инструкции по эксплуатации 10
• Положения и функции 6 ходового клапана 10
• Русский 193в 10
• Сохраняйте данную инструкцию стр и 10
• Инструкции по эксплуатации продолжение 11
• Начальный запуск и работа 11
• Предостережение 11
• Сохраняйте данную инструкцию с 11
• Фильтрационный регулировочный клапан имеет закрытое положение насос нельзя включать когда клапан находится в закрытом положении если насос будет работать с закрытым клапаном может возникнуть взрывоопасная ситуация 11
• Внимание 12
• Инструкции по эксплуатации продолжение 12
• Работа с системой в режиме таймер timer и вручную 12
• Русский 193в 12
• Сохраняйте данную инструкцию стр к 12

Похожие устройства

• Irobot scooba 385 (моющий) Инструкция по эксплуатации
• IVUE nv331-p Инструкция по эксплуатации
• IVUE anviz c2 Инструкция по эксплуатации
• IVUE d200 Инструкция по эксплуатации
• IVUE 5004k-ci30b-138icr Инструкция по эксплуатации
• IVUE 6804vhk-cb15-cm6030 Инструкция по эксплуатации
• IVUE nw456-p Инструкция по эксплуатации
• IVUE iv8513pz Инструкция по эксплуатации
• IVUE iv5511e Инструкция по эксплуатации
• IVUE nv433-p Инструкция по эксплуатации
• Gigabyte GA-AX370-Gaming K5 Руководство пользователя
• IVUE iv2405p Инструкция по эксплуатации
• IVUE iv2503pz Инструкция по эксплуатации
• IVUE iv2305w_b Инструкция по эксплуатации
• IVUE d4116a-h Инструкция по эксплуатации
• IVUE ps1024s Инструкция по эксплуатации
• IVUE ps1016s Инструкция по эксплуатации
• IVUE ps108/ Инструкция по эксплуатации
• IVUE ps108 Инструкция по эксплуатации
• Gigabyte GA-AX370-Gaming K7 Руководство пользователя

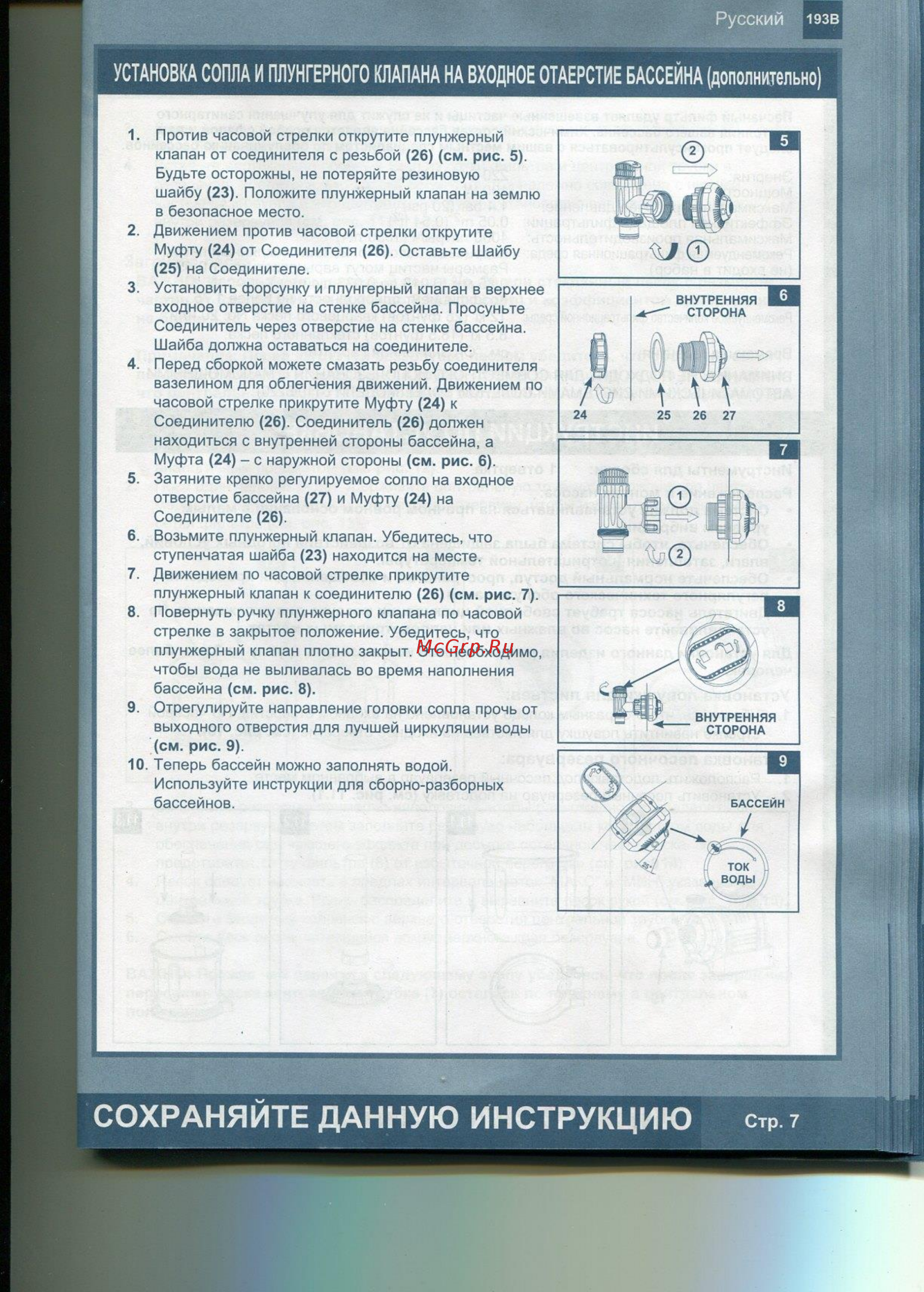

Русский 193В УСТАНОВКА СОПЛА И ПЛУНГЕРНОГО КЛАПАНА НА ВХОДНОЕ ОТАЕРСТИЕ БАССЕЙНА дополнительно 1 Против часовой стрелки открутите плунжерный клапан от соединителя с резьбой 26 см рис 5 Будьте осторожны не потеряйте резиновую шайбу 23 Положите плунжерный клапан на землю в безопасное место 2 Движением против часовой стрелки открутите Муфту 24 от Соединителя 26 Оставьте Шайбу 25 на Соединителе 3 Установить форсунку и плунгерный клапан в аерхнее входное отверстие на стенке бассейна Просуньте Соединитель через отверстие на стенке бассейна Шайба должна оставаться на соединителе 4 Перед сборкой можете смазать резьбу соединителя вазелином для облегчения движений Движением по часовой стрелке прикрутите Муфту 24 к Соединителю 26 Соединитель 26 должен находиться с внутренней стороны бассейна а IВНУТРЕННЯЯ КА СТОРОНА В ж Муфта 24 с наружной стороны см рис 6 5 Затяните крепко регулируемое сопло на входное отверстие бассейна 27 и Муфту 24 на Соединителе 26 6 Возьмите плунжерный клапан Убедитесь что ступенчатая шайба 23 находится на месте 7 Движением по часовой стрелке прикрутите плунжерный клапан к соединителю 26 см рис 7 8 Повернуть ручку плунжерного клапана по часовой стрелке в закрытое положение Убедитесь что плунжерный клапан плотно закрыт Это необходимо чтобы вода не выливалась во время наполнения бассейна см рис 8 9 Отрегулируйте направление головки сопла прочь от выходного отверстия для лучшей циркуляции воды см рис 9 10 Теперь бассейн можно заполнять водой Используйте инструкции для сборно разборных бассейнов ВНУТРЕННЯЯ СТОРОНА БАССЕЙН ТОК вады СОХРАНЯЙТЕ ДАННУЮ ИНСТРУКЦИЮ стр 7
