Руководство пользователя
23
: Расположение панели управления администратора.

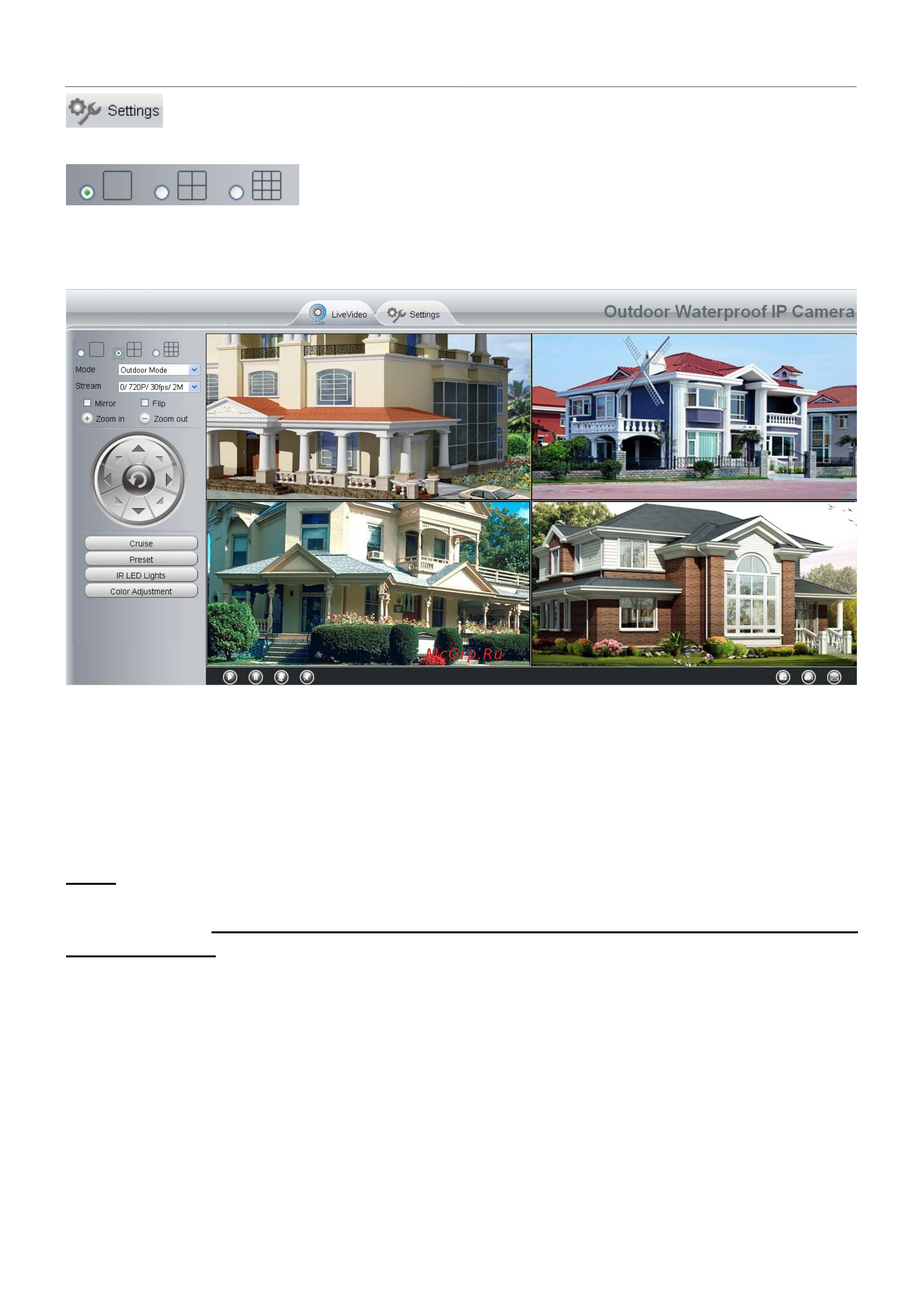

Секция 2 Окно мульти-устройств.
Прошивка внутри камеры поддерживает до 9 камер одновременного мониторинга. Вы можете добавить
другие камеры в настройки мульти-устройств (прочитайте главу
4.2.5).
Рис. 3.4
Секция 3 Кнопки: Режим/Поток/ Зеркало/ Перевернуть/ Увеличение/ Уменьшение.
Режим
1) 50HZ --------- наблюдение в закрытом помещении (Регион: Европа, Китай)
2) 60HZ --------- наблюдение в закрытом помещении (Регион: США, Канада)
3) Outdoor------ наблюдение вне помещения.
Поток
По умолчанию поток поддерживает несколько режимов: например 0/720P/30fps/2M: формат типа
потока состоит из Номер типа потока. / Разрешение / Максимальная частота кадров/ Скорость
передачи данных
1) Номер типа потока: Номер используется для идентификации типа потока.
2) Разрешение 720P/ VGA
Есть два разрешения, большее это 720P, и меньшее (VGA) это 640x480 пикселей. Большее
разрешение улучшает качество изображения, но снижает частоту кадров. Если Вы подключаетесь
к камере через Интернет и хотите получить более быструю потоковую передачу видео, выберите
разрешение VGA.
3) Максимальная частота кадров
Когда формат видео 50Hz, максимальная частота кадров это 25 fps. Когда формат видео 60Hz, то
максимальная частота кадров это 30 fps. Вы должны выбрать более низкую частоту кадров, когда
