17
вплотную к упору.
3. Если необходима регулировка, ослабьте
шестигранную гайку на стопорном винте
(С, Рис. 22) и откручивайте или
закручивайте винт, пока упор не встанет
вровень с транспортиром.
4. Снова затяните шестигранную гайку.
9.7 Натяжение защиты ножевого
вала

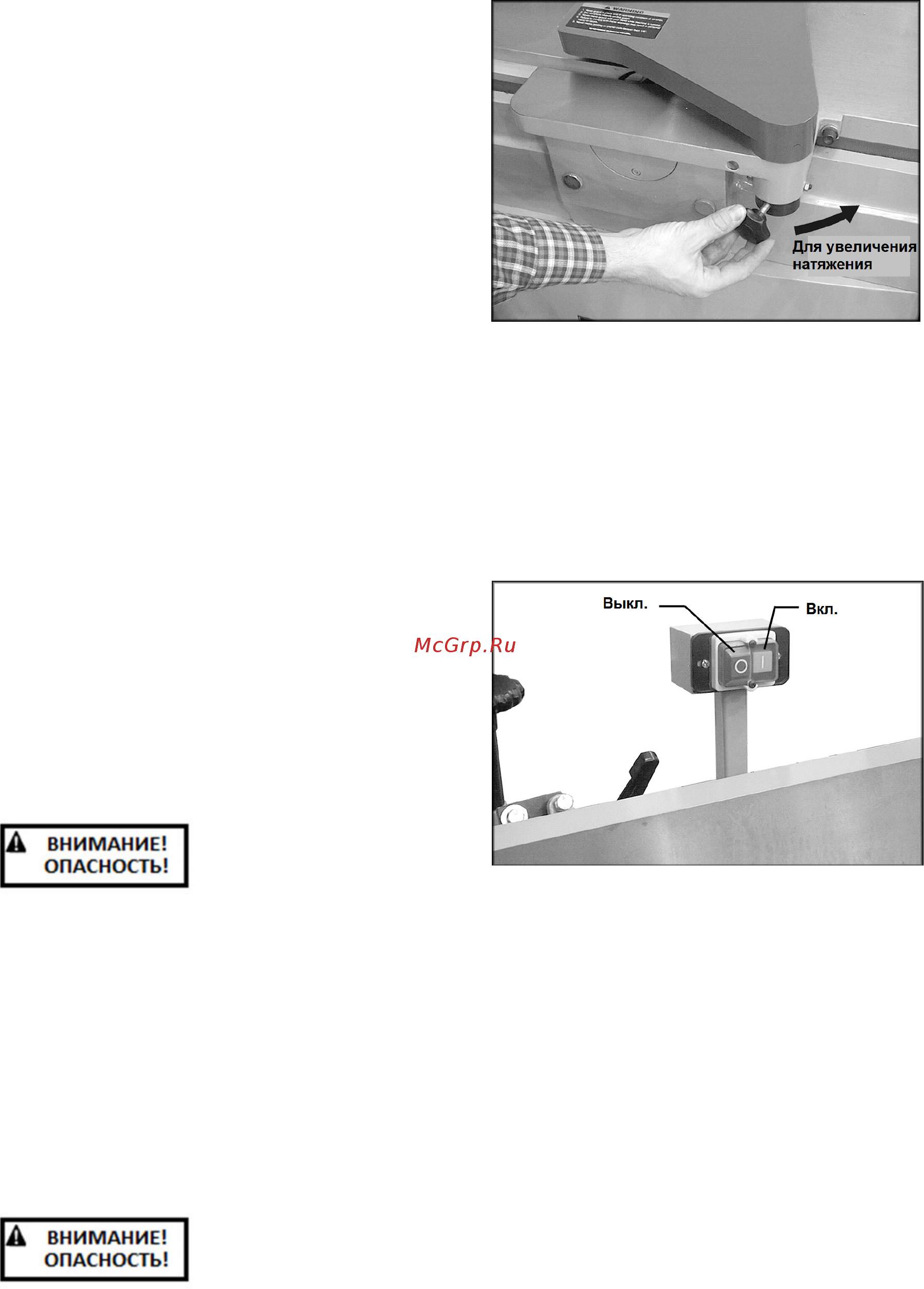

Натяжение защиты (Рис. 24) всегда должно
быть достаточным в процессе фугования,
чтобы незадействованная в работе часть
ножевого вала была закрыта, а также для
того, чтобы защита возвращалась в исходное
положение после прохождения заготовкой
ножевого вала. Чтобы отрегулировать
натяжение защиты, выполните следующие
шаги:
1. Ослабьте ручку, показанную на Рис. 24, и
поверните ее по часовой, чтобы
увеличить натяжение защиты; или против
часовой, чтобы его уменьшить.
2. Затяните ручку в выбранном положении.
10.0 Органы управления
Кнопки переключателя Вкл./Выкл. удобно
расположенны над столом (Рис. 25). Не
снимайте прозрачную пластмассовую
крышку, так как она защищает
переключатель от попадания древесной
пыли.
11.0 Указания по работе на станке
Перед эксплуатацией
фуговального станка
модели 1285
убедитесь, что ножи
затянуты надлежащим образом. На
ножевых валах со спиральным
расположением ножей проверьте, чтобы
каждый нож был затянут надлежащим
образом.
ПРИМЕЧАНИЕ: если у Вас недостаточно
опыта работы на фуговальном станке,
используйте отбракованные деревянные
заготовки для проверки настроек станка и
для того, чтобы освоить выполнение
различных операций перед тем, как
приступать к выполнению основных работ.
Всегда используйте
защитные
заграждения, когда
это возможно, и не
держите руки вблизи ножевого вала.
Несоблюдение данного предписания
Рис. 24
Рис. 25
