может стать причиной серьезных травм.
Предпочтительно сдвинуть упор вперед (к
передней части станка), чтобы открытой
оставалась только та часть ножевого вала,
которая задействована в работе.
СОВЕТ: если на станке постоянно
обрабатываются заготовки одного размера,
оператор может периодически сдвигать упор
вперед или назад с целью предотвращения
износа ножей только с одной стороны вала.
11.1 Положение рук
В начале работы левой рукой крепко
прижимайте заготовку к подающему столу и
упору, а правой рукой двигайте заготовку к
ножевому валу. После того, как заготовка
пройдет ножевой вал, ее обработанная
поверхность твердо ляжет на разгрузочный
стол. Левой рукой придавите заготовку на
разгрузочном столе, одновременно
прижимая ее к упору. Правая рука двигает
заготовку, но прежде чем она достигнет
ножевого вала, ее надо переместить на
поверхность заготовки на разгрузочном
столе. Затем заготовка двигается далее для
завершения реза. Соблюдайте правило 75
мм (см. стр. 4). Никогда не проводите руками
непосредственно над ножевым валом.
11.2 Торцевое фугование
Торцевое фугование является самой
распространенной операцией, выполняемой
на фуговальном станке. Установите упор
заготовки на ограничитель 90°,
перпендикулярно поверхности стола.
Глубина фугования должна быть
минимальной, но достаточной для получения
прямого торца. Не снимайте больше 3 мм
материала за один проход. Плотно прижмите
заготовку к упору ее самой гладкой и прямой
стороной по всей длине. См. Рис. 26.
11.3 Фугование плоскости
Операция обработки плоской поверхности
заготовки показана на Рис. 27. Установите
подающий стол на требуемую глубину
фугования. За один проход рекомендуется
снимать приблизительно 1,5 мм материала,
так как это позволяет лучше контролировать
качество фугования. Для фугования
заготовки на желаемую глубину следует
выполнить несколько проходов.
При фуговании
коротких заготовок
или заготовок
толщиной менее 75

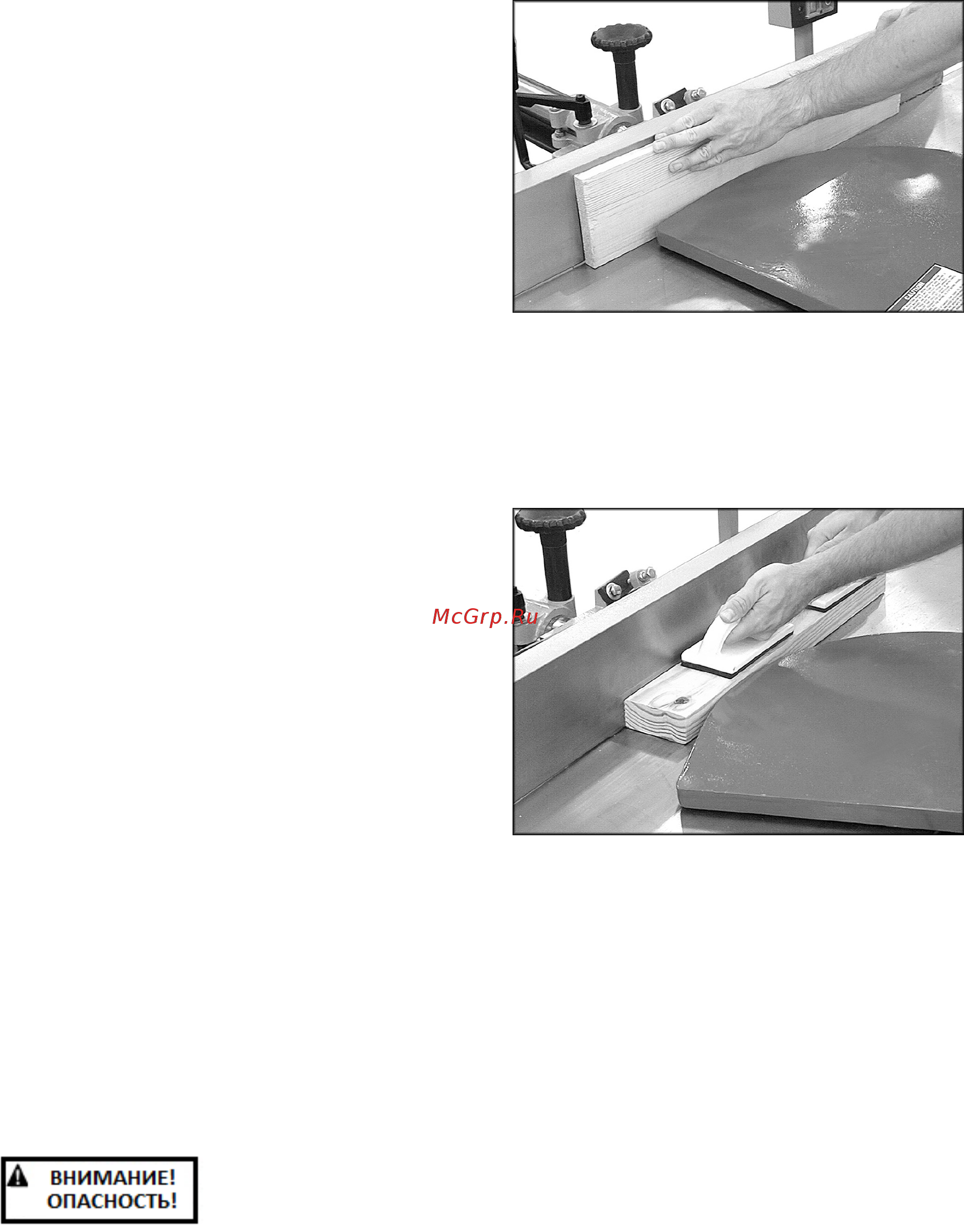

Рис. 26
Рис. 27
