(.  3)
1 К   . 
1 10-12mm  
1 4-  
1 2.5-  

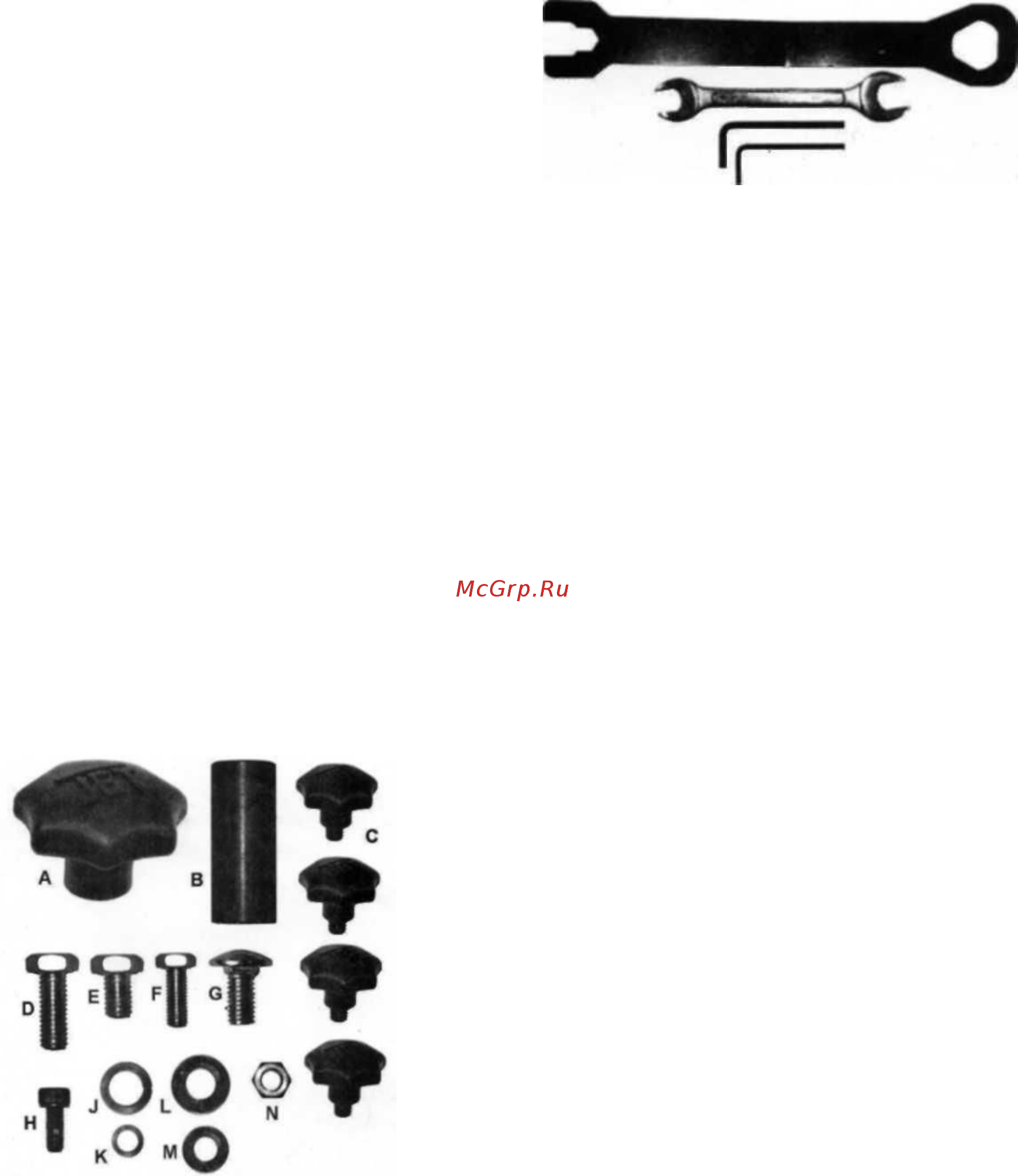

И 3
:  ,  ,     

      .  4   .
1-   Handwheel (A)
1-   (B)
4-     (C)
8 -  M8x20 (D)
2 -   M8x10 (E)
8 -   M6x16 (F)
16-     M6x12 (G)
1-       M5x12 (H)
8 -   M8 (J)
1 -   M5 (K)
2-   M8 (L)
8-   M6 (M)
8-  M6 (N)
И 4

:      ,   ! 
     !
  
    . ,      (.  5).
         




Содержание

Похожие устройства

Инструменты прилагаемые со станком см иллюстрацию 3 1 Ключ для фиксирования пил диска 1 10 12тт Гаечный ключ 1 4 миллиметровый шестигранный ключ 1 2 5 миллиметровый шестигранный ключ Иллюстрация 3 Отметьте другие инструменты не предоставленные могут требоваться для сборки станка Фурнитура Извлеките содержимое из всех пакетов и коробок Иллюстрация 4 поможет идентифицировать фурнитуру 1 Рукоятка фиксации штурвала Handwheel А 1 Проставочная втулка В 4 Барашка крепления пластикового кожуха вытяжки С 8 Винты с головкой М8х20 D 2 Винта с головкой М8х10 Е 8 Винтов с головкой М6х16 F 16 Винтов с круглой головкой М6х12 G 1 Винт с головкой под шестигранный ключ М5х12 Н 8 Гроверных шайб М8 J 1 Гроверная шайба М5 К 2 Плоские шайбы М8 L 8 Плоских шайб Мб М 8 Гаек Мб N Иллюстрация 4 Монтаж ПРЕДУПРЕЖДЕНИЕ Прочитайте и поймите инструкцию станка прежде чем монтировать станок Не знание инструкции может вызвать серьезное повреждение Распаковка и Уборка Удалите все содержимое из коробки Держите корпус со столом вверх ногами см иллюстрацию 5 Если при распаковке Вы обнаружите повреждения вследствие транспортировки не запускайте станок в работу Немедленно сообщите об этом Вашему продавцу Утилизируйте упаковку в соответствии с нормами охраны окружающей среды Удалите защитную смазку от ржавчины с помощью мягких растворителей
