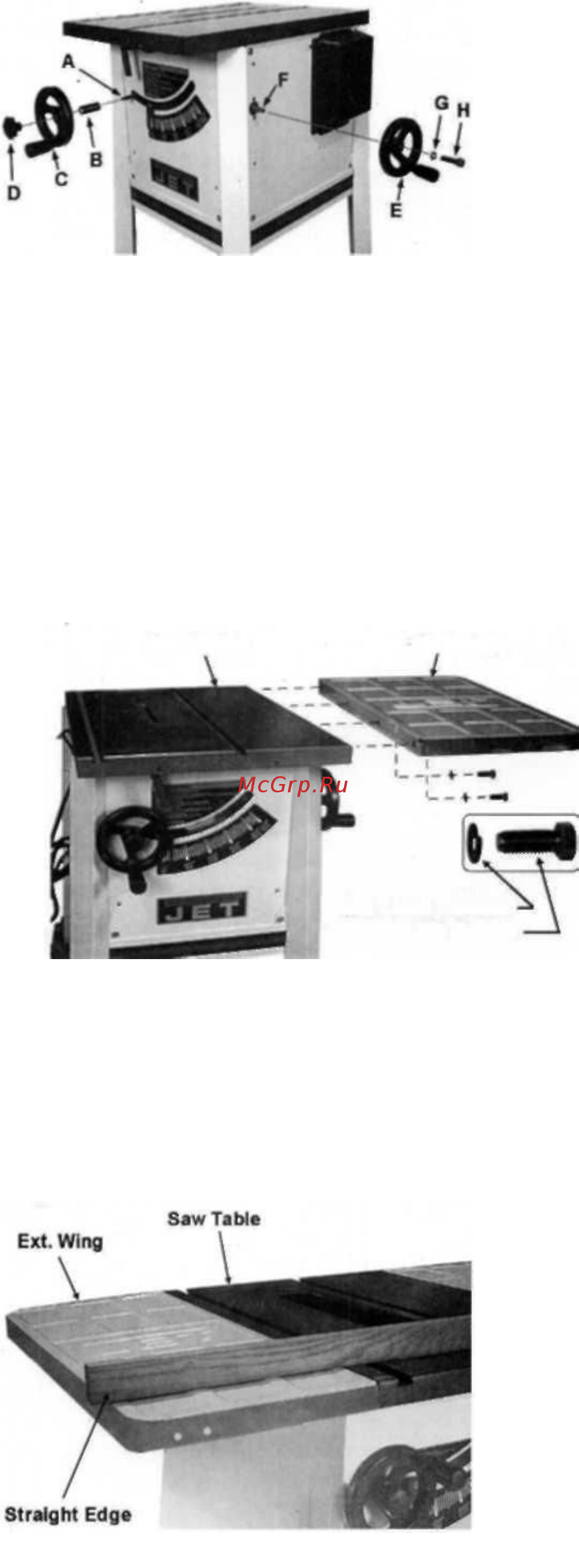

Иллюстрация 7 3 Установите штурвал handwheel Е с меньшим отверстием на ось F на правой стенке корпуса станка удостоверьтесь чтобы детали выстроились в линию и плоская сторона штурвала отверстием попадает на ось 4 Поставьте плоскую шайбу G на М5х12 винт Н с головкой под шестигранный ключ и закрутите в ось Чугунные расширения стола Показано на иллюстрации 8 1 Приложите правое расширение к основному столу с правой стороны вкрутите четыре М8 винта с головкой с четырьмя М8 гроверными шайбами Винты закрутите рукой 2 Повторите для левой стороны основного стола Иллюстрация 8 Регулирование расширения стола Показано на иллюстрации 9 Расширения стола и край основного стола должны быть на одном уровне Металлический прямой край идеален для установления уровня можно использовать строганную доску как показано в иллюстрации 9 Saw Table Иллюстрация 9
