инструкция по эксплуатации станка JET мод. GH-1640ZK

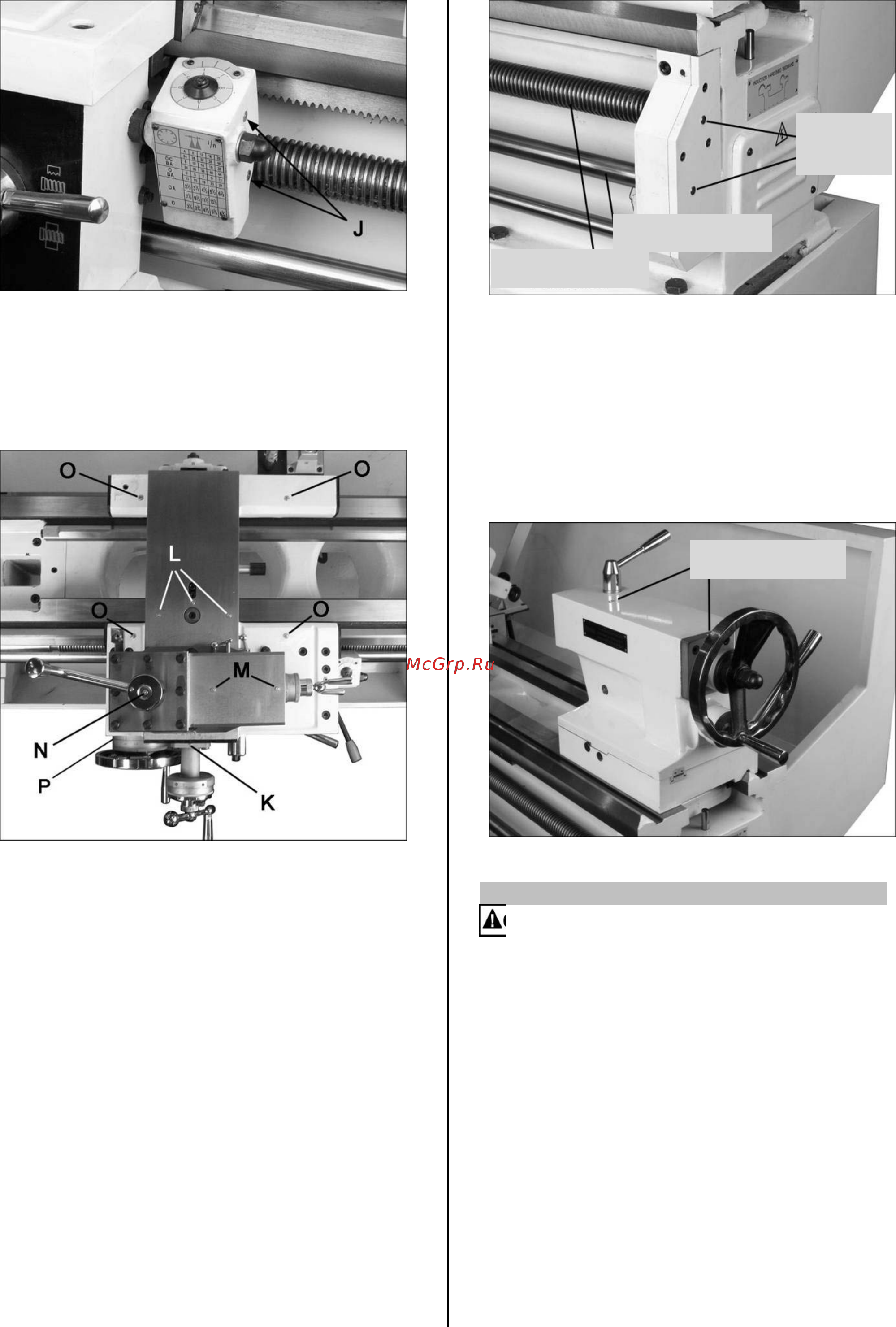

Рис.13

8. Поперечные направляющие – Ежедневно

смазывать через пресс-масленку опоры ру-

коятки поперечного перемещения суппорта

(K, Рис.14) и три пресс-масленки на крышке

(L, Рис.14).

Рис.14

9. Верхний суппорт – Ежедневно смазывать

через две пресс-масленки (M, Рис.14) мас-

лом с вязкостью по SAE20W.

10. Резцедержатель – Регулярно очищать от

грязи, стружки и СОЖ опорную площадку

резцедержателя, чтобы обеспечивать точ-

ность позиционирования. Ежедневно смазы-

вать через пресс-масленку на оси штока (N,

Рис.14) маслом с вязкостью по SAE20W.

11. Седло – Ежедневно смазывать через че-

тыре пресс-масленки (O, Рис.14) и пресс-

масленку на опоре маховика продольного

перемещения суппорта (P, Рис.14) маслом с

вязкостью по SAE20W.

12. Ходовой и резьбовой винты – Ежедневно

смазывать через две пресс-масленки

(Рис.15).

Рис.15

13. Пиноль задней бабки – Ежедневно сма-

зывать через две пресс-масленки (Рис.16)

маслом с вязкостью по SAE20W.

Войлочную защиту салазок от пыли необхо-

димо еженедельно очищать керосином. Если

защита повреждена или утратила свои очи-

щающие свойства, необходимо произвести

ее замену.

Рис.16

ПОДГОТОВКА СИСТЕМЫ ПОДВОДА СОЖ

ВНИМАНИЕ! Руководствуйтесь требо-

ваниями законодательства вашей страны

по хранению, применению и утилизации

смазывающе-охлаждающих жидкостей.

1. Снимите крышку отсека насоса СОЖ

(Рис.17). Удостоверьтесь, что насос не сме-

стился во время транспортировки. Залейте

примерно 15 литров смазывающе-

охлаждающей жидкости в бак для СОЖ. Ис-

пользуйте мерную емкость, чтобы опреде-

лить полное наполнение бака.

2. После подключения станка к сети, включи-

те насос и убедитесь, что СОЖ подается

должным образом. Величина потока задается

регулировкой носика шланга.

3. Установите крышку отсека на место.

Для слива СОЖ из бака открутите две слив-

ных пробки (Рис.17).

пресс-масленки

пресс-

масленки

резьбовой винт

ходовой винт
