инструкция по эксплуатации станка JET мод. GH-1640ZK

ВНИМАНИЕ:

Если Вы приобрели модель станка, осна-

щенного Устройством Цифровой Индика-

ции (DRO), пожалуйста, воспользуйтесь

инструкцией, которую можно скачать с

нашего сайта или обратитесь к вашему

продавцу.

ОПИСАНИЕ УЗЛОВ

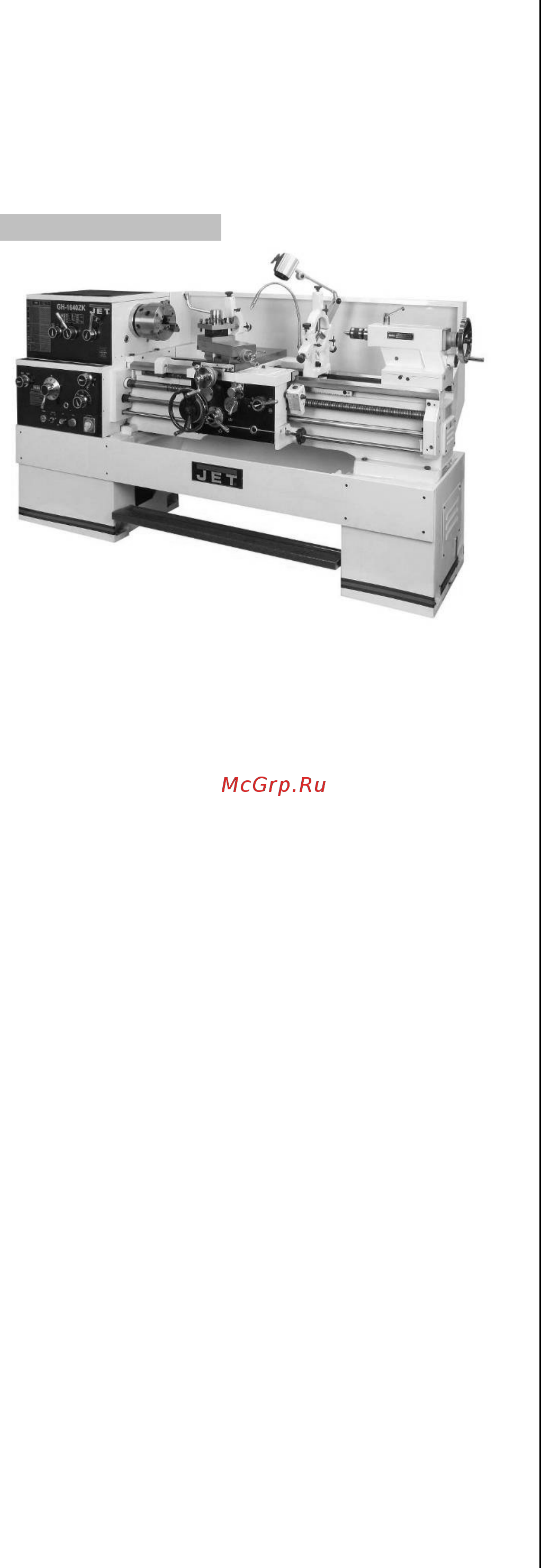

Рис.1

Станина и направляющие

Направляющие станка изготовлены из серого

чугуна для уменьшения вибрации и высокой

жесткости. Две высокоточно отшлифованных V-

образных направляющих, закалены токами вы-

сокой частоты обеспечивают точное переме-

щение суппорта. Двигатель привода установ-

лен в передней бабке под коробкой подач.

Передняя бабка

Передняя бабка изготовлена из высококаче-

ственного чугуна для уменьшения вибрации.

Шпиндель в бабке установлен на трех точках:

цилиндрический роликовый подшипник спе-

реди, конический роликовый подшипник и

шариковый подшипник. В разделе «Рукоятки

управления» уточняется их контроль. Элек-

трический шкаф установлен на задней стенке

передней бабки.

Коробка передач

Коробка передач изготовлена из высококаче-

ственного чугуна и установлена на левой

стороне станины станка. Этот токарный ста-

нок оснащен полноразмерной коробкой пе-

редач, позволяющей выбрать (без перестав-

ления шестерен) с помощью рукояток опти-

мальное значение величины подачи или зна-

чение различных типов резьбы (метрические,

дюймовые, модульные, питчевые).

Суппорт станка имеет продольное, попереч-

ное перемещение, а также верхний дополни-

тельный суппорт с 4х позиционным резце-

держателем.

Суппорт

Быстрое перемещение суппорта по направ-

ляющим осуществляется вручную с помощью

маховика расположенного на передней час-

ти, который связан шестерней и зубчатой

рейкой или автоматически с помощью вклю-

чения рукоятки автоматической подачи.

Каретка суппорта

Каретка изготовлена из высококачественного

чугуна и перемещается по V-образным на-

правляющим.

Поперечные направляющие

Поперечные направляющие установлены на

суппорте и используются для поперечного

перемещения. Перемещение осуществляет-

ся по направляющим типа «ласточкин хвост»

с возможностью регулировки зазора клино-

вой планкой.

Дополнительный суппорт

Верхний дополнительный суппорт установ-

лен в Т-образных пазах поперечного суппор-

та и имеет возможность поворота на 360˚,

предназначен для обточки конусов. Переме-

щение осуществляется по направляющим

типа «ласточкин хвост» с возможностью ре-

гулировки зазора клиновой планкой.

4х позиционный резцедержатель

Резцедержатель с функцией поворота, уста-

новлен на дополнительном суппорте. Пред-

назначен для крепления до 4х инструментов

(резцов) имеет фиксатор положения (индек-

сация).

Задняя бабка

Задняя бабка перемещается по V-образным

направляющим и может быть зафиксирована

в любом месте с помощью рукоятки. Задняя

бабка имеет высокопрочную пиноль с кону-

сом Морзе 4 и нанесенной на нее шкалой.

Задняя бабка может смещаться для точения

конусов.

Ходовой винт и вал подачи

Ходовой винт и вал подачи установлены на

передней части станины станка. Они соеди-

няют коробку подач слева опорные подшип-

ники на обоих концах.

Рукоятка выбора вращения шпинделя

Вращение шпинделя может быть легко изме-

нено с помощью рукоятки выбора направле-

ния вращения шпинделя, установленной

справа на фартуке суппорта. (Внимание! Не-

обходимо дождаться полной остановки

шпинделя перед изменением направления

вращения).

Неподвижный люнет

Неподвижный люнет помогает удерживать

длинные заготовки с неподжатым задней

бабкой торцем. Люнет устанавливается на

направляющих станины и крепится к ним
