инструкция по эксплуатации станка JET мод. GH-1640ZK

винтом и гайкой с помощью поджимной пла-

стины.

Подвижный люнет

Подвижный люнет устанавливается на суп-

порте станка около 4х позиционного резце-

держателя. Люнет имеет только 2 опоры,

третьей опорой является режущий инстру-

мент. Подвижный люнет применяется при

точении длинных и тонких заготовок. Для

предотвращения прогиба обрабатываемой

детали рекомендуется уменьшить давление

режущего инструмента.

Рабочая лампа

Легко регулируемая галогенная лампа мест-

ного освещения зоны обработки имеет от-

дельный выключатель.

Подвод охлаждающей жидкости

Выбрать удобное направление потока сма-

зывающе-охлаждающей жидкости позволяет

изгибающийся носик, регулировка мощности

потока осуществляется краником.

Ножной тормоз

При нажатии активирует тормоз шпинделя и

отключает все электрические цепи станка.

ВНИМАНИЕ! Шпиндель станка имеет неко-

торый момент инерции, останов шпинде-

ля только ножной педалью НЕ ДОПУСКА-

ЕТСЯ, т. к. это приведет к повышенному

износу тормозных колодок. Для правиль-

ного останова вращения шпинделя снача-

ла необходимо рукоятку выбора направ-

ления вращения установить в нейтраль-

ное положение, после чего можно нажи-

мать на тормозную педаль.

РАСПАКОВКА

Для транспортировки используйте обычный

погрузчик или грузоподъемник. Предохраняй-

те станок при транспортировке от опрокиды-

вания.

Установка станка должна производиться в

закрытом помещении, при этом являются

вполне достаточными условия обычной мас-

терской.

Проверьте упаковку на предмет отсутствия

на ней повреждений полученных при транс-

портировке. При распаковке станка проверь-

те его внешний вид станка на предмет отсут-

ствия на нем повреждений связанных с

транспортировкой. Если при распаковке об-

наружили повреждения, немедленно сооб-

щите об этом Вашему продавцу, не запускай-

те станок в работу!

Сравните комплектность полученной упаков-

ки с перечисленными ниже.

Прочтите внимательно инструкцию по экс-

плуатации, для правильной подготовки стан-

ка к работе.

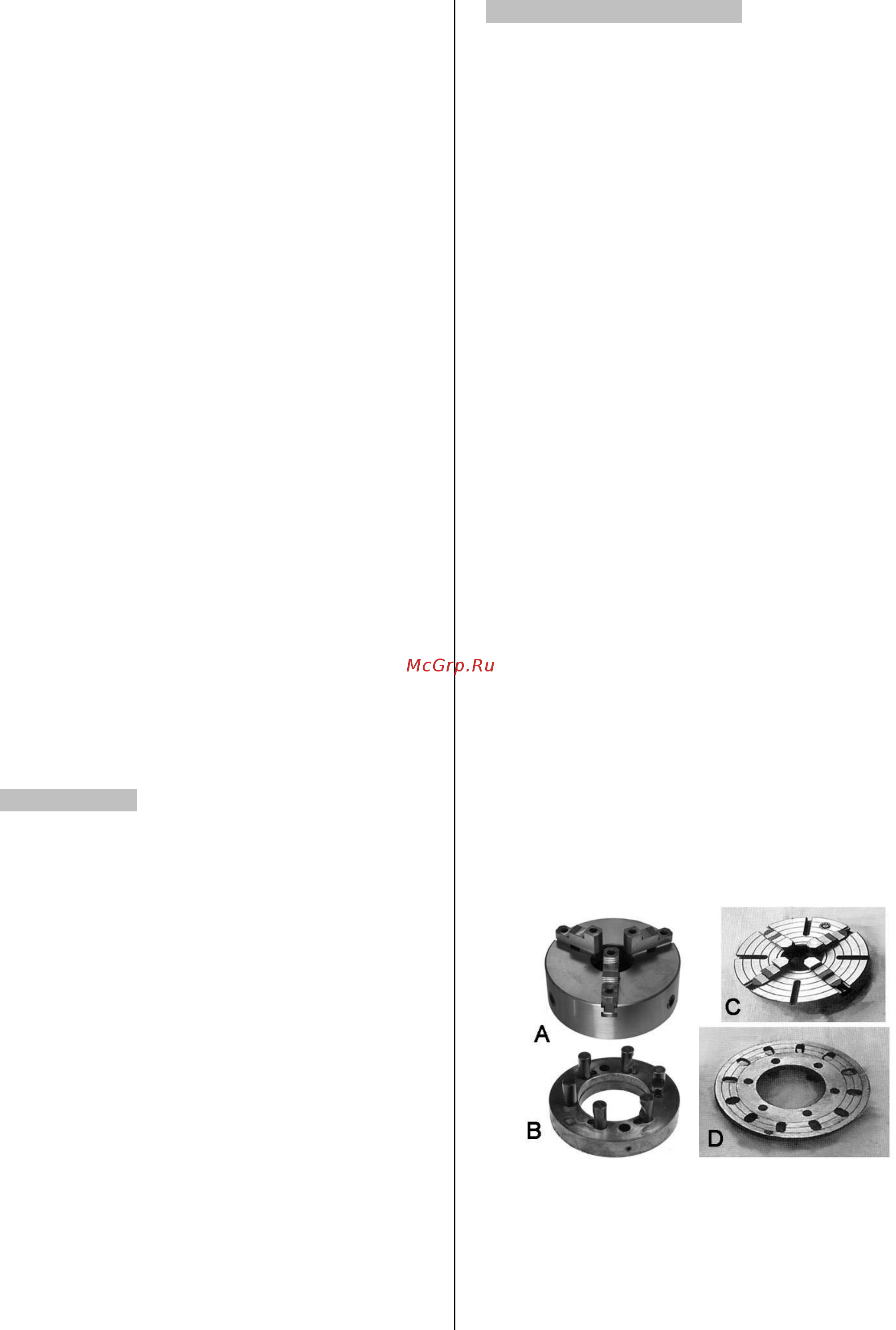

СОДЕРЖАНИЕ УПАКОВКИ (Рис.2а,б)

..... Токарный станок .......................................... 1

..... Неподвижный люнет (установлен на

станке) ................................................................ 1

..... Подвижный люнет (установлен на станке) 1

А ... 3-х кулачковый патрон Ø200 мм (уста-

новлен на станке) ............................................... 1

В ... Фланец Ø200 мм.......................................... 1

С ... 4-х кулачковая планшайба Ø250 мм .......... 1

D ... Планшайба Ø400 мм ................................... 1

Инструментальный ящик:

Е ... Переходная втулка МК-6/МК-4 .................... 1

F ... Вращающийся центр МК-4 .......................... 1

G ... Центр невращающийся ............................... 1

Н ... Рукоятка маховика поперечной подачи ..... 1

I .... Срезные штифты ......................................... 2

J .... Ключ планшайбы ......................................... 1

К ... Ключ патрона ............................................... 1

L ... Ключ резцедержателя ................................. 1

М... Съемник штифта мостика (gap) .................. 1

N ... Клин .............................................................. 1

О ... Накидные ключи, 100-110, 115-300 мм ...... 2

Р ... Набор 6-гранных ключей (2,5/3/4/5/6/8/10) . 1

Q ... Предохранители (2А, 3А) ............................ 5

R ... Регулировочные винты с гайками .............. 8

S ... Подпятники винтов ...................................... 8

Т ... Отвертка с плоским наконечником ............. 1

U ... Отвертка с крестовым наконечником ......... 1

V ... Ключи рожковые (10-12/9-11/12-14/17-19).. 4

W .. Шестерня предохранительная 3,5m36зуб . 1

Х ... Ключ регулируемый .................................... 1

Y ... Баночка с краской ........................................ 1

Z ... Масленка ..................................................... 1

..... Предохранитель (не показан) ..................... 1

..... Инструкция по эксплуатации ...................... 1

..... Деталировка ................................................ 1

..... Гарантийный талон ..................................... 1

..... Сертификат точности .................................. 1

..... Упаковочный лист .......................................

Рис.2а
