инструкция по эксплуатации станка JET мод. GH-1640ZK

11

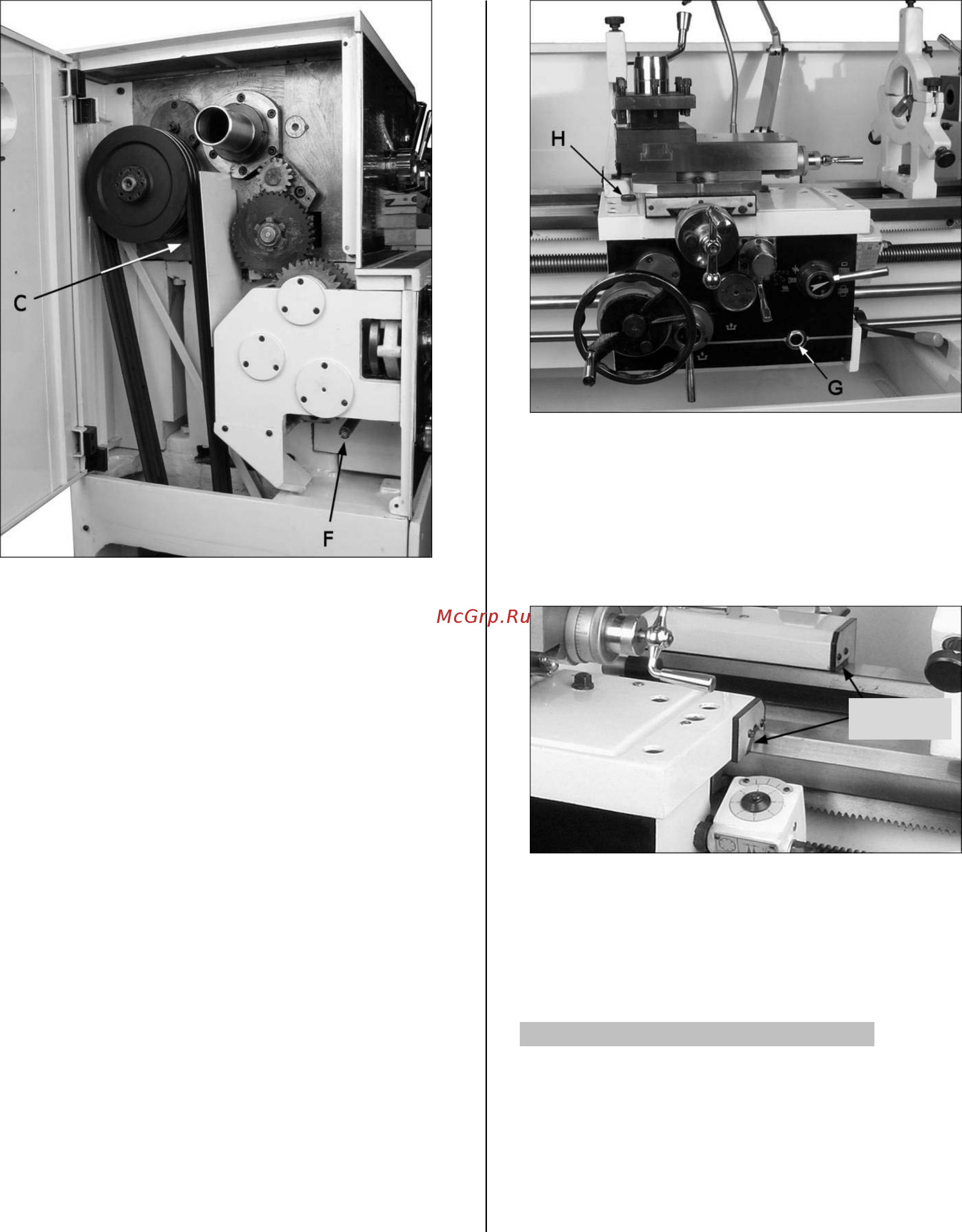

Рис.10

3. Коробка передач – Уровень масла должен

быть до отметки в смотровом глазке (D,

Рис.9). Используйте масло с вязкостью по

SAE20W. Пробка заливного отверстия короб-

ки передач (Е, Рис.9) находится под резино-

вым ковриком. Для слива масла из коробки

подач при его замене выкрутите заглушку (F,

Рис.10). В течение первых трех месяцев экс-

плуатации следите за уровнем масла и при

необходимости доливайте его. Через три

месяца полностью замените масло и далее

производите его замену каждые шесть меся-

цев.

4. Суппорт – Уровень масла должен быть

между отметками в смотровом глазке (G,

Рис.11). Используйте масло с вязкостью по

SAE20W. Пробка заливного отверстия суп-

порта (Н, Рис.11) находится слева. Для слива

масла при его замене, выкрутите заглушку,

расположенную снизу фартука суппорта (не

показана на Рис.11).

В течение первых трех месяцев эксплуатации

следите за уровнем масла и при необходи-

мости доливайте его. Через три месяца пол-

ностью замените масло и далее производите

его замену ежегодно.

Рис.11

5. Салазки – войлочная защита салазок от

пыли установлена по обеим сторонам суп-

порта (Рис.12). Защиту необходимо ежене-

дельно очищать керосином. Если защита по-

вреждена или утратила свои очищающие

свойства, необходимо произвести ее замену.

Рис.12

6. V-образные ремни – Регулярно проверяйте

и регулируйте натяжение V-образных рем-

ней, чтобы продли

ть их срок службы. См.

раздел «Регулировка и замена ремней».

РАСПОЛОЖЕНИЕ ТОЧЕК СМАЗКИ

Все пресс-масленки должны быть смазаны

маслом с вязкостью по SAE-20W (Mobil DTE®

Oil Heavy Medium). Схемы точек смазки пока-

заны на Рис.13 и 14.

7. Указатель резьбы – Ежедневно смазывать

через две пресс-масленки (J, Рис.13).

Войлок
