инструкция по эксплуатации станка JET мод. GH-1640ZK

перемещении по направляющим каждый раз

будет занимать случайное (относительно оси

шпинделя) положение, что скажется на гео-

метрии обрабатываемых изделий, и будет

необходимо производить ее регулировку

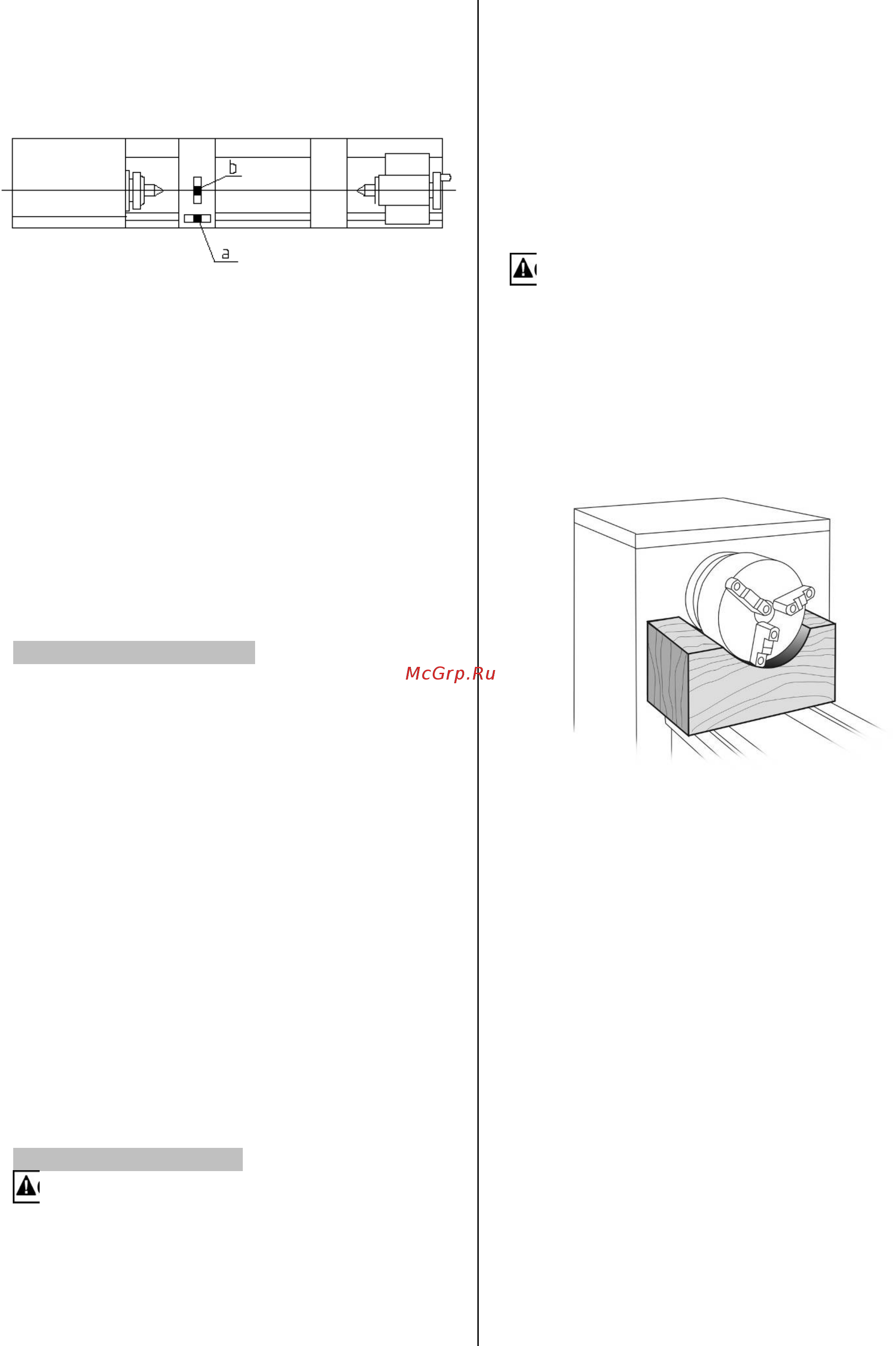

Рис.5

9. Для выравнивания используйте точный

уровень, установите его в двух взаимно пер-

пендикулярных положениях, как показано на

Рис.5.

Перед проверкой убедитесь, что перемеще-

нию суппорта ничто не мешает. Произведите

проверку по всей длине направляющих.

10. Отрегулируйте регулировочные винты по

высоте, зафиксируйте положение винтов

контргайками.

11. Время от времени проверяйте правиль-

ность выравнивания станка, так как это влия-

ет на точность обработки.

ПРОВЕРКА УСТАНОВКИ

12. Обработанные поверхности станка были

покрыты защитным слоем транспортной

смазки для защиты от ржавчины. Удалите

защитную транспортную смазку с помощью

керосина, солярки или мягких растворителей.

Не используйте растворитель, бензин или

разбавитель лака, поскольку они повредят

окрашенные поверхности. Нанесите на все

очищенные поверхности слой машинного

масла SAE-20W, такие как Mobil DTE Heavy

Medium или аналоги.

13. Откройте дверцу передней бабки. Очи-

стите все механизмы от защитной бумаги и

транспортной смазки, нанесите консистент-

ную смазку на рабочие поверхности меха-

низмов и шестерен. Закройте дверцу. (При-

мечание: Концевой выключатель на дверце

размыкает электрическую цепь, станок не

будет включаться при открытой дверце пе-

редней бабки).

УСТАНОВКА ПАТРОНА

Сначала внимательно прочитайте и

поймите все указания для установки па-

трона на шпиндель станка. Неправильные

действия по установке могут быть причи-

ной получения травм и повреждения то-

карного станка.

Трех кулачковый токарный патрон установ-

лен на заводе-изготовителе. Патрон предна-

значен для крепления заготовок цилиндриче-

ской или шестигранной формы. Кулачки па-

трона могут устанавливаться для фиксации

деталей на зажим и на разжим.

Четырех кулачковая планшайба имеет неза-

висимо перемещаемые кулачки и предназна-

чена для крепления заготовок прямоугольной

или несимметричной формы, а также для

точной установки цилиндрических деталей.

Патрон и планшайба очень тяжелые!

Воспользуйтесь помощью при их уста-

новке на станке.

Перед снятием патрона поместите на на-

правляющих подходящую опору, например

толстый лист фанеры или деревянный бру-

сок, чтобы избежать падения патрона и по-

вреждения направляющих. Можно изготовить

самостоятельно из дерева опору, как показа-

но на Рис.6.

Рис.6

Для снятия патрона со шпинделя:

1. Поддерживая патрон, поверните шесть

замков на 90˚ против часовой стрелки, ис-

пользуя ключ из ящика для инструментов.

См. Рис.7.

2. Аккуратно снимите патрон со шпинделя и

поместите на устойчивой рабочей поверхно-

сти. Если патрон не снимается со шпинделя,

легко постукивая молотком по задней части

патрона в нескольких местах, помогите ему

сползти с посадочного конуса шпинделя.

3. Осмотрите штифты замков. Удостоверь-

тесь, что они не погнуты и не сломаны при

транспортировке. Очистите все присоедини-

тельные поверхности с помощью раствори-

теля. Также очистите посадочные места на

шпинделе и замках.

4. Нанесите на гребенки кулачков и Архиме-

дову спираль консистентную литиевую смаз-

ку. Смажьте шпиндель, замки и патрон лег-

ким маслом 20W.

5. Установите патрон на конец шпинделя и

прижмите его к шпинделю. Поверните с не-
