5.1 Формы установки

Формы установки,

пошаговые

инструкции

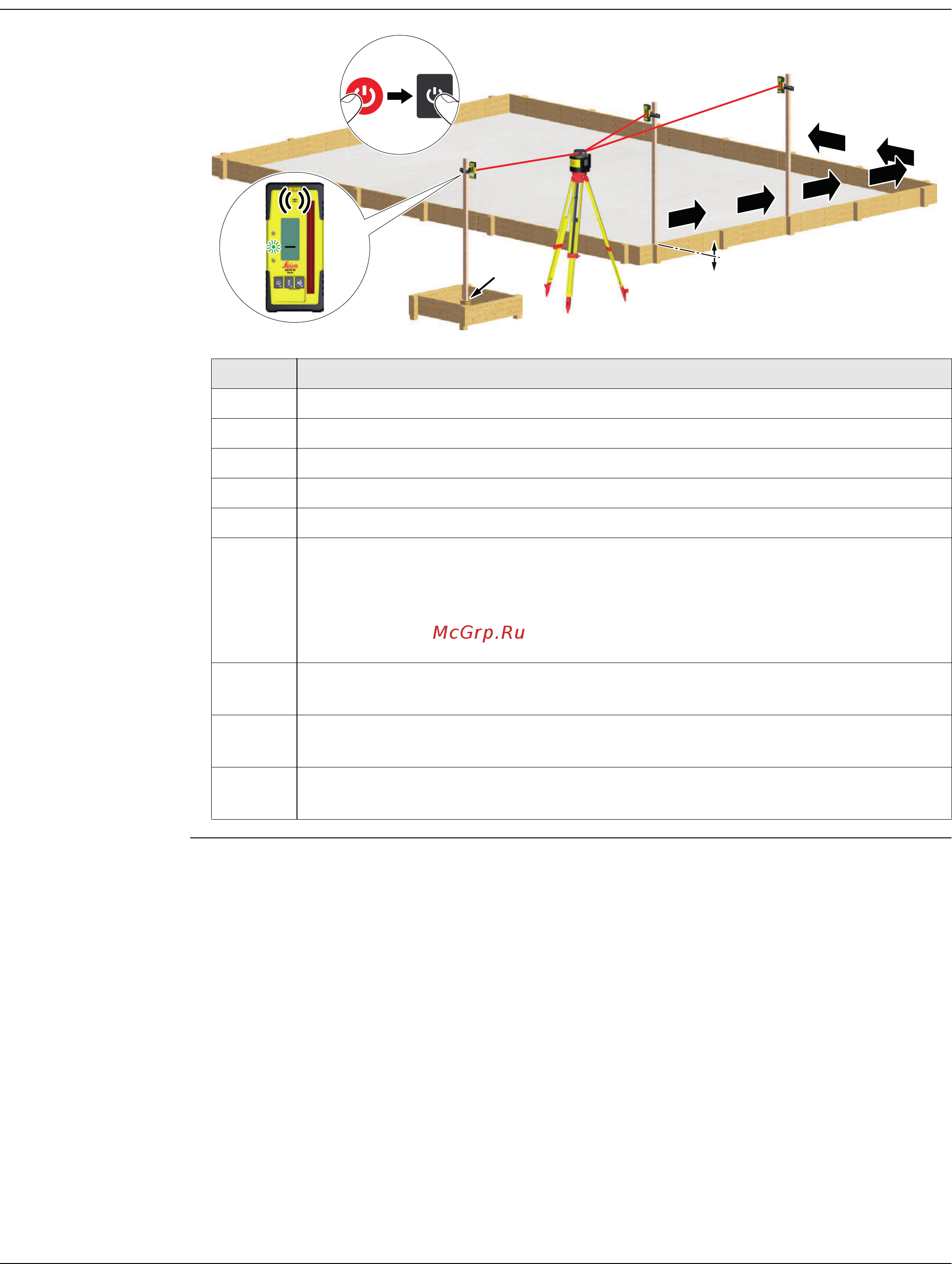

Шаг Описание

1. Установите Rugby на треногу.

2. Установите треногу на устойчивую поверхность вне рабочей зоны.

3. Присоедините приемник к штырю.

4. Включите Rugby и приемник.

5. Наведите основание штыря на известную точку для установки высоты.

6. Отрегулируйте высоту приемника на штыре так, чтобы его положение

"на склоне" (центральная линия) показывалось:

• центральной полосой

• мигающим зеленым светодиодом

• непрерывным звуковым сигналом

7. Установите штырь с подключенным приемником на верхнюю часть

формы.

8. Отрегулируйте высоту формы, чтобы индикация показала, что поло-

жение склона совмещено.

9. Продолжите определять дополнительные положения, пока формы не

будут выровнены по вращающейся плоскости прибора Rugby.

005133_001
