Rugby 810, Приложения
27

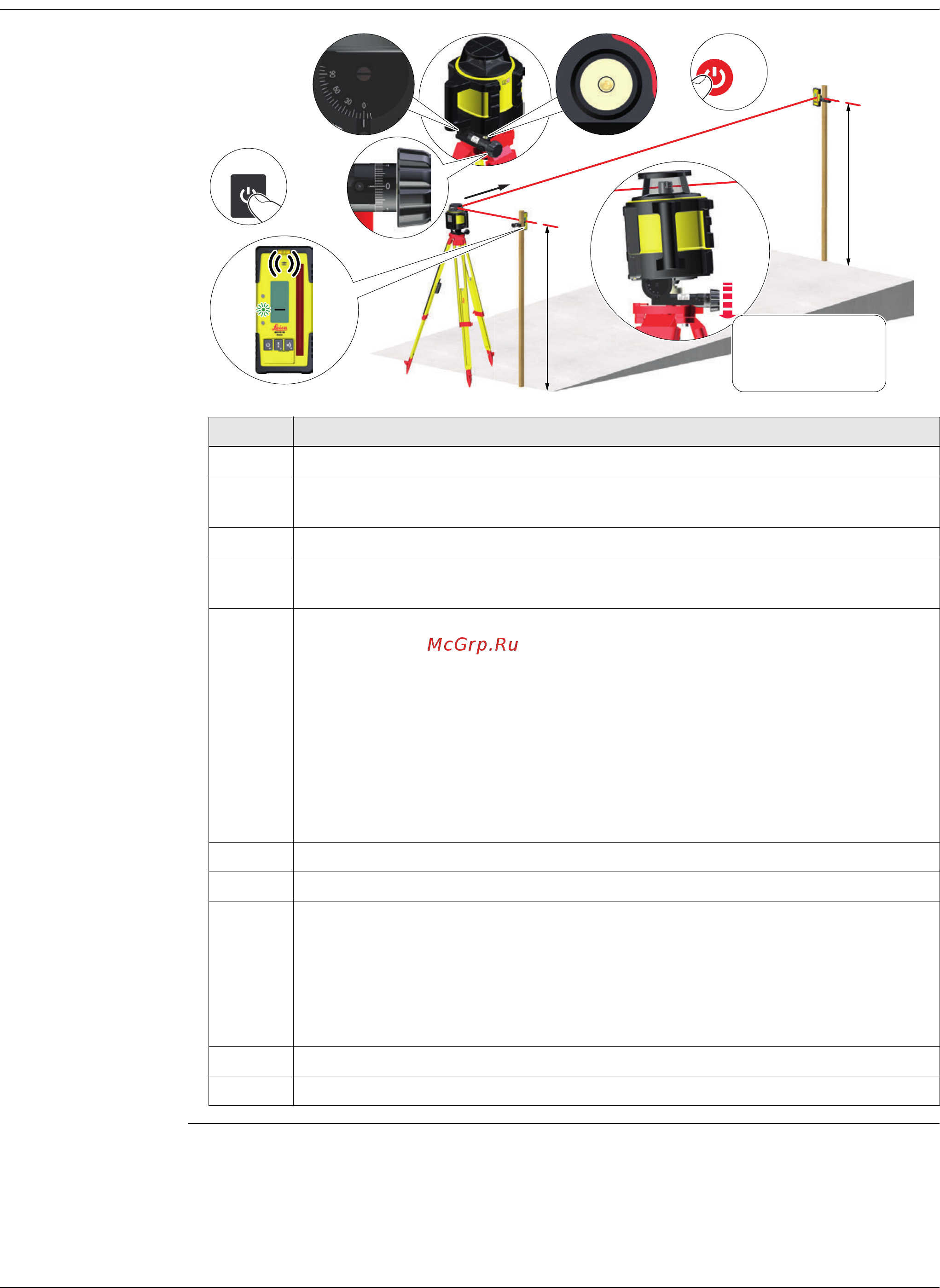

5.3 Ручные планировки
Планировка
вручную Пошаговое
выполнение
Шаг Описание
1. Установите Rugby и адаптер уклона на треногу.
2. Установите в основании уклона треногу с Rugby и адаптером уклона в
направлении требуемого уклона.
3. Установите адаптер уклона в нулевое положение на скобе и головке.
4. Примерно выровняйте верх треноги, используя пузырьковый уровень на
адаптере уклона.
5. Перед заданием уклона на адаптере включите Rugby в ручном режиме:
Нажмите кнопку питания и удерживайте ее нажатой в течение 5 секунд,
чтобы переключиться в ручной режим.
• Во время удержания нажатой кнопки питания прибор Rugby подаст
звуковой сигнал 5 раз.
• После отпускания кнопки прибор Rugby выровняется. Индикатор
выравнивания мигает зеленым, после чего будет светиться непре-
рывно зеленым в течение нескольких секунд.
• После выравнивания светодиод станет красным, прибор Rugby
перейдет в ручной режим.
6. Присоедините приемник к штырю.
7. Включите приемник.
8. Находясь у основания уклона, отрегулируйте высоту приемника на
штыре так, чтобы его положение на плане (центральная линия) показы-
валось:
• центральной полосой
• мигающим зеленым светодиодом
• непрерывным звуковым сигналом
9. Требуемый уклон может быть установлен с помощью адаптера.
Теперь можно использовать приемник для контроля величины уклона.
5 s
5
7
3a
3b
4
790434 - A240
Slope adapter
1% = 0.6°
2% = 1.1°
3% = 1.7°
5% = 2.9°
10% = 5.7°
20% = 11.3°
30% = 16.7°
100% = 45.0°
9
005135_001
8
1 + 2
6
X
α
α
