Mighty Seven nc-4255q [7/10] Схема пневматического ударного гайковёрта мс 4255о
![Mighty Seven nc-4255q [7/10] Схема пневматического ударного гайковёрта мс 4255о](/views2/1233701/page7/bg7.png)
7
10. ё NC-4255Q
. 3
№ / . -
1 NC-4255P01 1
2 NC-4255P02 1
3 NC-4255P03 1
4 NC-4255P04 1
5 NC-4255T05 2
6 NC-4255P06 1
7 NC-4255P07 1
8 NC-4255P08 1
9 NC-4255P09 1
10 NC-4255P10 1
11 NC-4255P11 1
12 NC-4255P12 1
13 NC-4255P13 1
14 NC-4255P14 1
15 NC-4255P15 1
16 NC-4255P16 1
17 NC-4255P17 1
18 NC-4255P18 1
19 NC-4255P19 ( ) 1
20 NC-4255T20 1
21 NC-4255P21 1
22 NC-4255P22 1
23 NC-4255P23 1
Содержание
- Гайковерт пневматический ударный 1 2 1
- Инструкция по эксплуатации 1
- Пневматический инструмент 1
- Назначение изделия 2
- Технические характеристики 2
- Правила безопасности при работе с гайковёртом 3
- Элементы и органы управления 3
- Использование 4
- Подготовка к использованию 4
- Устранение неисправностей 5
- Хранение 5
- Всегда храните пневматический ударный гайковёрт в сухом отапливаемом вентилируемом помещении защищённом от проникновения паров кислот щелочей и пылеобразивных веществ при температуре не ниже 5с и относительной влажности не более 70 если инструмент долго не будет использоваться необходимо произвести консервацию смазать корпус тонким слоем масла упаковать в штатную коробку не допускается хранение инструмента свыше гарантийного срока без упаковки и консервации срок хранения 12 лет со дня изготовления срок эксплуатации 10 лет с момента ввода в эксплуатацию изготовитель гарантирует соответствие инструмента техническим характеристикам при соблюдении потребителем условий эксплуатации хранения транспортирования и монтажа транспортировка инструмента должна производиться всеми видами транспорта в закрытых транспортных средствах по правилам принятым на каждом виде транспорта 6
- Для смазки пневмоинструмента рекомендуется использовать минеральное масло для пневмоинструмента для смазки ударного механизма рекомендуется использовать мини шприц с тюбиком для пневмоинструмента might seven арт sg 101 6
- По истечении срока службы если гайковерт пневматический ударный не соответствуют своим техническим характеристикам и его нельзя отремонтировать подлежит утилизации 6
- Прежде чем обратиться в сервисный центр холдинга мастак сделайте следующие проверки проверьте работу компрессора и подключение воздуха соответствие сечения шланга указанному в настоящей инструкции отсутствие в сжатом воздухе загрязнений в виде пыли ржавчины или конденсата присутствие избыточной смазки в ударном механизме пневмомоторе 6
- Хранение 6
- Схема пневматического ударного гайковёрта мс 4255о 7
- Адреса сервисных центров 9
- Артикул заводской номер 9
- Печать и подпись продавца дата продажи 201________________________________ г 9
- По всем вопросам относительно предоставления гарантии и качества продукции вы можете обращаться официальному представителю в россии ооо мастак центр 143000 московская область одинцовский район г одинцово ул вокзальная д 53 телефон 8 800 100 1996 доб 911 звонок по россии бесплатный электронная почта remont mactak ru 9
- Предприятие изготовитель устанавливает гарантийный срок и срок бесплатного сервисного обслуживания гайковерта пневматического ударного 12 месяцев со дня продажи при условии соблюдения правил эксплуатации предприятие продавец в течение гарантийного срока производит бесплатный ремонт гайковерта пневматического ударного при условии соблюдения потребителем правил эксплуатации транспортировки и хранения ремонт или замена производятся после технической экспертизы экспертиза и ремонт осуществляются в установленные законом сроки в сервисном центре уполномоченной организации гарантия не распространяется на оборудование имеющее конструктивные изменения механические или технические повреждения вызванные использованием не по назначению или с нарушением правил и норм эксплуатации и хранения а также в результате действий обстоятельств непреодолимой силы таких как пожар наводнение землетрясение и др гарантия предоставляется при наличии документа подтверждающего факт покупки по истечении гарантийного 9
- С условиями гарантии ознакомлен подпись покупателя 9
- Условия гарантии 9
- Ене 10
Похожие устройства
- Mighty Seven nc-4233q Инструкция по эксплуатации
- Mighty Seven nc-8226 Инструкция по эксплуатации
- Maktec by makita mt230 Инструкция по эксплуатации
- Maktec by makita mt240 Инструкция по эксплуатации
- Maktec by makita mt400 Инструкция по эксплуатации
- Maktec by makita mt953 Инструкция по эксплуатации
- Maktec by makita mt921 Инструкция по эксплуатации
- Maktec by makita mt901 Инструкция по эксплуатации
- Maktec by makita mt900 Инструкция по эксплуатации
- Maktec by makita mt920 Инструкция по эксплуатации
- Maktec by makita mt603 Инструкция по эксплуатации
- Maktec by makita mt601 Инструкция по эксплуатации
- Maktec by makita mt940 Инструкция по эксплуатации
- Maktec by makita mt 190 Инструкция по эксплуатации
- Mantis 2t kioritz 7920 Инструкция по эксплуатации
- Mantis honda 7262-00-18 Инструкция по эксплуатации
- Mantis xp deluxe 7565-12-02 Инструкция по эксплуатации
- Mantis honda deluxe 7264-12-02 Инструкция по эксплуатации
- Marina-Speroni cma 25 aut+s4 Инструкция по эксплуатации
- Mars md pin pointer Инструкция по эксплуатации

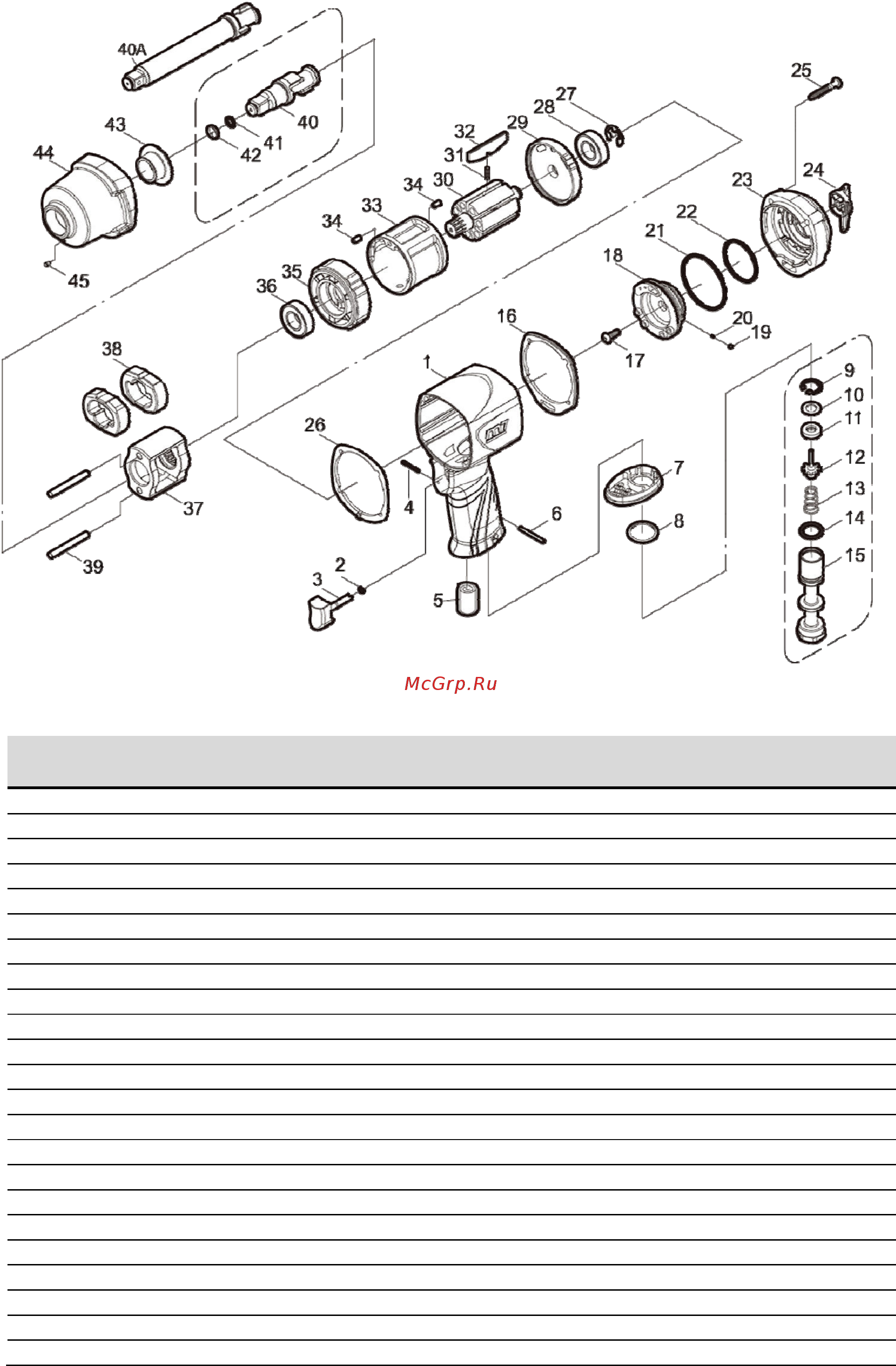

10 Схема пневматического ударного гайковёрта МС 4255О Рис 3 п п 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 Арт ЫС 255Р01 ЫС 4255Р02 МС 4255Р03 ЫС 4255Р04 МС 4255Т05 МС 4255Р06 ЫС 4255Р07 ЫС 255Р08 МС 4255Р09 МС 4255Р10 МС 4255Р11 ЫС 4255Р12 ЫС 4255Р13 ЫС 4255Р14 ЫС 4255Р15 ЫС 4255Р16 ЫС 4255Р17 ЫС 4255Р18 ЫС 4255Р19 МС 4255Т20 ЫС 4255Р21 ЫС 4255Р22 ЫС 4255Р23 Описание Корпус двигателя в сборе Уплотнительное кольцо Курок Штифт Глушитель Штифт Выпускной воздушный дефлектор Уплотнительная шайба Стопорное кольцо Шайба Седло воздушного клапана Клапан воздушный Пружина Уплотнительное кольцо Штуцер подачи воздуха Прокладка задней крышки Винт Обратный клапан Стальной шарик для фиксации обратного клапана Пружина Уплотнительное кольцо Уплотнительное кольцо Задняя крышка 7 Кол во 1 1 1 1 2 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1
