![Mighty Seven nc-4233q [7/10] Схема пневматического ударного гайковёрта мс 4233о](/img/pdf.png)
Mighty Seven nc-4233q [7/10] Схема пневматического ударного гайковёрта мс 4233о
![Mighty Seven nc-4233q [7/10] Схема пневматического ударного гайковёрта мс 4233о](/views2/1233702/page7/bg7.png)
7
10. ё NC-4233Q
. 3
№ / . -
1 NC-4233P01 1
2 NC-4233P02 1
3 NC-4233P03 1
4 NC-4233P04 1
5 NC-4233P05 1
6 NC-4233P06 1
7 NC-4233P07 1
8 NC-4233P08 1
9 NC-4233P09 1
10 NC-4233P10 1
11 NC-4233P11 1
12 NC-4233P12 1
13 NC-4233P13 1
14 NC-4233P14 1
15 NC-4233P15 1
16 NC-4233P16 1
17 NC-4233P17 1
18 NC-4233P18 1
19 NC-4233P19 1
20 NC-4233T20 4
21 NC-4233P21 1
22 NC-4233P22 1
23 NC-4233P23 1
24 NC-4233P24 1
25 NC-4233T25 7
26 NC-4233P26 1
27 NC-4233P27 1
Содержание
- Гайковерт пневматический ударный 1 2 1
- Инструкция по эксплуатации 1
- Пневматический инструмент 1
- Назначение изделия 2
- Технические характеристики 2
- Правила безопасности при работе с гайковёртом 3
- Элементы и органы управления 3
- Использование 4
- Подготовка к использованию 4
- Устранение неисправностей 5
- Хранение 5
- Всегда храните пневматический ударный гайковёрт в сухом отапливаемом вентилируемом помещении защищённом от проникновения паров кислот щелочей и пылеобразивных веществ при температуре не ниже 5с и относительной влажности не более 70 если инструмент долго не будет использоваться необходимо произвести консервацию смазать корпус тонким слоем масла упаковать в штатную коробку не допускается хранение инструмента свыше гарантийного срока без упаковки и консервации срок хранения 12 лет со дня изготовления срок эксплуатации 10 лет с момента ввода в эксплуатацию изготовитель гарантирует соответствие инструмента техническим характеристикам при соблюдении потребителем условий эксплуатации хранения транспортирования и монтажа транспортировка инструмента должна производиться всеми видами транспорта в закрытых транспортных средствах по правилам принятым на каждом виде транспорта 6
- Для смазки пневмоинструмента рекомендуется использовать минеральное масло для пневмоинструмента для смазки ударного механизма рекомендуется использовать мини шприц с тюбиком для пневмоинструмента might seven арт sg 101 6
- По истечении срока службы если гайковерт пневматический ударный не соответствуют своим техническим характеристикам и его нельзя отремонтировать подлежит утилизации 6
- Прежде чем обратиться в сервисный центр холдинга мастак сделайте следующие проверки проверьте работу компрессора и подключение воздуха соответствие сечения шланга указанному в настоящей инструкции отсутствие в сжатом воздухе загрязнений в виде пыли ржавчины или конденсата присутствие избыточной смазки в ударном механизме пневмомоторе 6
- Хранение 6
- Схема пневматического ударного гайковёрта мс 4233о 7
- Адреса сервисных центров 9
- Артикул заводской номер 9
- Печать и подпись продавца дата продажи 201________________________________ г 9
- По всем вопросам относительно предоставления гарантии и качества продукции вы можете обращаться официальному представителю в россии ооо мастак центр 143000 московская область одинцовский район г одинцово ул вокзальная д 53 телефон 8 800 100 1996 доб 911 звонок по россии бесплатный электронная почта remont mactak ru 9
- Предприятие изготовитель устанавливает гарантийный срок и срок бесплатного сервисного обслуживания гайковерта пневматического ударного 12 месяцев со дня продажи при условии соблюдения правил эксплуатации предприятие продавец в течение гарантийного срока производит бесплатный ремонт гайковерта пневматического ударного при условии соблюдения потребителем правил эксплуатации транспортировки и хранения ремонт или замена производятся после технической экспертизы экспертиза и ремонт осуществляются в установленные законом сроки в сервисном центре уполномоченной организации гарантия не распространяется на оборудование имеющее конструктивные изменения механические или технические повреждения вызванные использованием не по назначению или с нарушением правил и норм эксплуатации и хранения а также в результате действий обстоятельств непреодолимой силы таких как пожар наводнение землетрясение и др гарантия предоставляется при наличии документа подтверждающего факт покупки по истечении гарантийного 9
- С условиями гарантии ознакомлен подпись покупателя 9
- Условия гарантии 9
- Ене 10
Похожие устройства
- Mighty Seven nc-8226 Инструкция по эксплуатации
- Maktec by makita mt230 Инструкция по эксплуатации
- Maktec by makita mt240 Инструкция по эксплуатации
- Maktec by makita mt400 Инструкция по эксплуатации
- Maktec by makita mt953 Инструкция по эксплуатации
- Maktec by makita mt921 Инструкция по эксплуатации
- Maktec by makita mt901 Инструкция по эксплуатации
- Maktec by makita mt900 Инструкция по эксплуатации
- Maktec by makita mt920 Инструкция по эксплуатации
- Maktec by makita mt603 Инструкция по эксплуатации
- Maktec by makita mt601 Инструкция по эксплуатации
- Maktec by makita mt940 Инструкция по эксплуатации
- Maktec by makita mt 190 Инструкция по эксплуатации
- Mantis 2t kioritz 7920 Инструкция по эксплуатации
- Mantis honda 7262-00-18 Инструкция по эксплуатации
- Mantis xp deluxe 7565-12-02 Инструкция по эксплуатации
- Mantis honda deluxe 7264-12-02 Инструкция по эксплуатации
- Marina-Speroni cma 25 aut+s4 Инструкция по эксплуатации
- Mars md pin pointer Инструкция по эксплуатации
- Mastech ms8922a 70064 Инструкция по эксплуатации

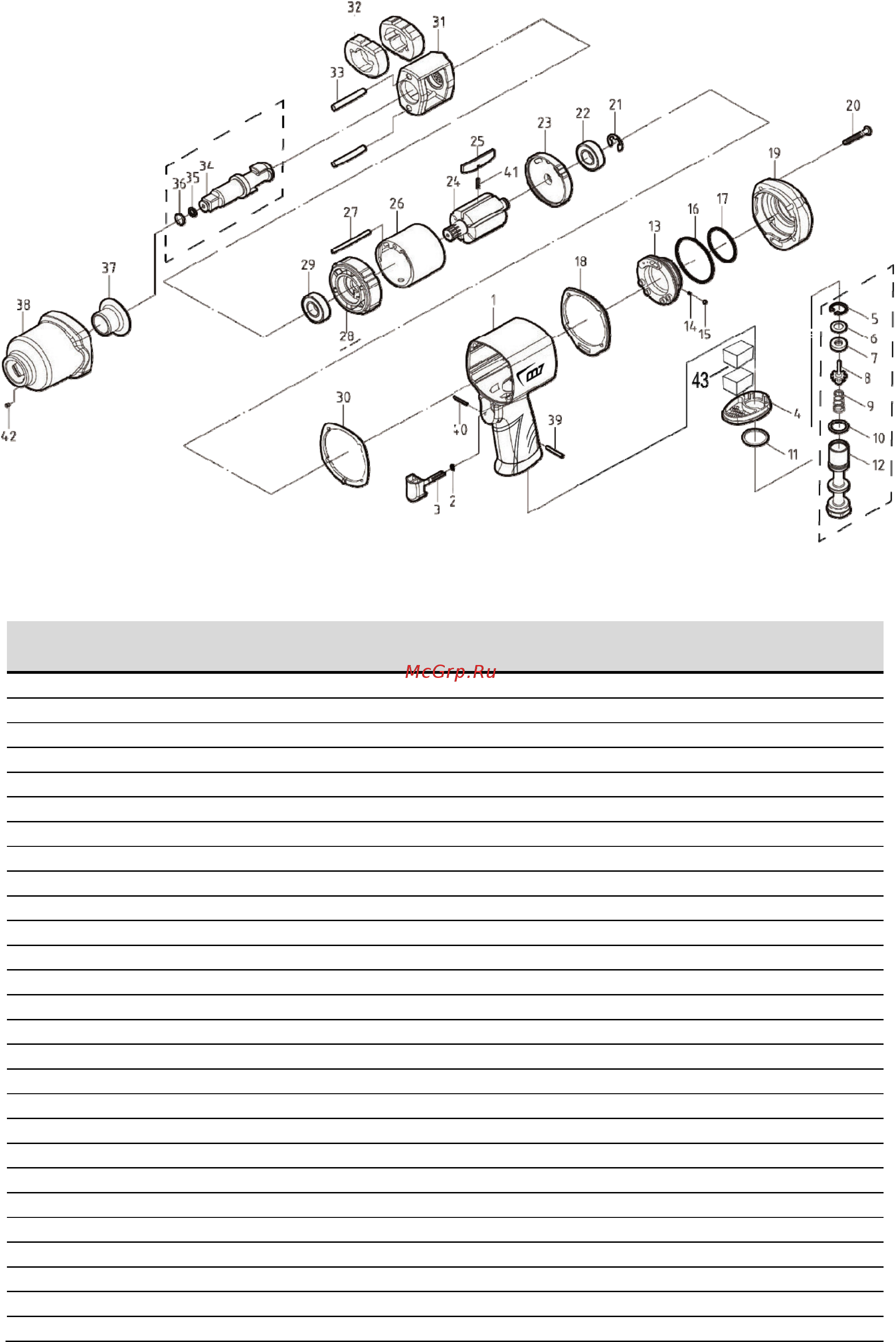

10 Схема пневматического ударного гайковёрта МС 4233О 32 Рис 3 п п 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 Арт МС 4233Р01 МС 4233Р02 МС 4233Р03 МС 4233Р04 ЫС 233Р05 ЫС 233Р06 МС 4233Р07 МС 4233Р08 ЫС 233Р09 МС 4233Р10 МС 4233Р11 МС 4233Р12 МС 4233Р13 МС 4233Р14 МС 4233Р15 МС 4233Р16 МС 4233Р17 МС 4233Р18 МС 4233Р19 МС 4233Т20 МС 4233Р21 МС 4233Р22 МС 4233Р23 МС 4233Р24 ЫС 4233Т25 МС 4233Р26 МС 4233Р27 Описание Корпус двигателя в сборе Уплотнительное кольцо Курок Выпускной воздушный дефлектор Стопорное кольцо Уплотнительное кольцо Седло воздушного клапана Воздушный клапан Пружина Уплотнительное кольцо Шайба Штуцер подачи воздуха Обратный клапан Пружина Стальной шарик Уплотнительное кольцо Уплотнительное кольцо Прокладка Задняя крышка Винт Стопорное кольцо Подшипник Задняя торцевая пластина Ротор Лопасть ротора Цилиндр Штифт 7 Кол во 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 4 1 1 1 1 7 1 1
