2
Русский
СВЕДЕНИЯ О БЕЗОПАСНОСТИ
•
Осознайте правила работы со всеми органами управления
и запомните, как быстро прекратить работу двигателя в
случае необходимости. Убедитесь, что оператор должным
образом проинструктирован перед началом эксплуатации
оборудования.
•
Не позволяйте детям эксплуатировать двигатель. Не
позволяйте детям и домашним животным находиться вблизи
двигателя во время его эксплуатации.
•
В выхлопных газах вашего двигателя содержится токсичный
угарный газ. Не запускайте двигатель, не обеспечив
должную вентиляцию, и никогда не запускайте двигатель в
помещениях.
•
Во время работы двигатель и его выхлопы значительно
нагреваются. Во время эксплуатации располагайте
двигатель, по крайней мере, на расстоянии 1 метр (3 фута)
от зданий и прочего оборудования. Держите на достаточном
расстоянии воспламеняющиеся предметы и не кладите
ничего на двигатель, когда он работает.

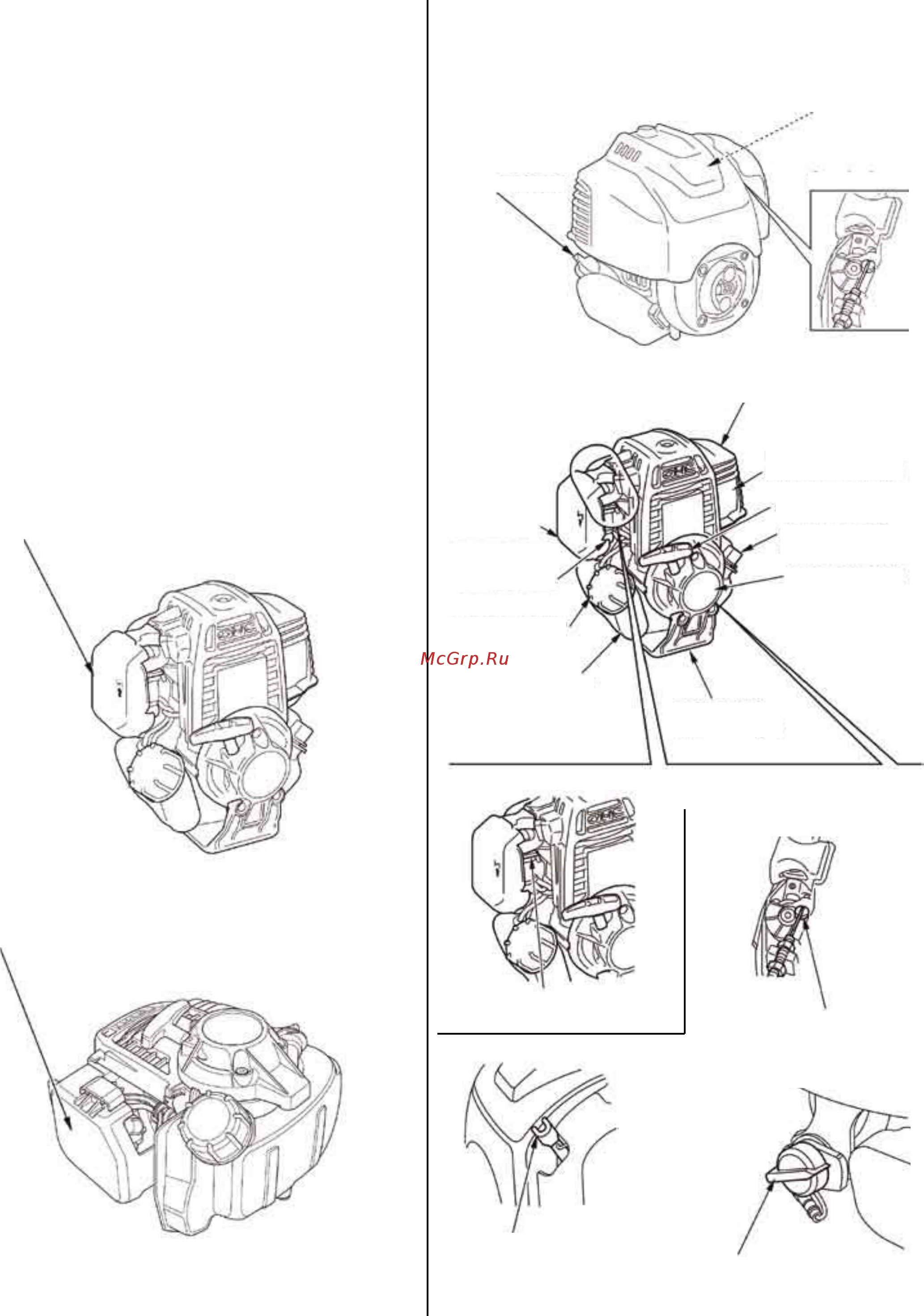

МЕСТОРАСПОЛОЖЕНИЕ ЯРЛЫКОВ ПО
БЕЗОПАСНОСТИ
Стандартный/ насосный тип:
ПЕРЕД ЭКСПЛУАТАЦИЕЙ ПРОЧИТАЙТЕ РУКОВОДСТВО
ПОЛЬЗОВАТЕЛЯ.
Румпельный тип:
ПЕРЕД ЭКСПЛУАТАЦИЕЙ ПРОЧИТАЙТЕ РУКОВОДСТВО
ПОЛЬЗОВАТЕЛЯ.
Изображения в данном руководстве основаны на модели GX25.
•
Изображения могут отличаться в зависимости от типа.
РАЗМЕЩЕНИЕ КОМПОНЕНТОВ И СРЕДСТВ
УПРАВЛЕНИЯ
Стандартный/ насосный тип:
СВЕЧА ЗАЖИГАНИЯ
(внутри верхней крышки)
КРЫШКА
МАСЛОНАЛИВНОЙ
ГОРЛОВИНЫ
Стандартный тип:
ВЕРХНЯЯ КРЫШКА
ВОЗДУШНЫЙ
ФИЛЬТР
ГРУША ДЛЯ
ПОДКАЧКИ
КРЫШКА
ТОПЛИВОНАЛИВНОЙ
ГОРЛОВИНЫ
ТОПЛИВНЫЙ БАК
ЩИТОК БАКА
(применимые типы)
РАЗМАТЫВАТЕЛЬ
СТАРТЕРА
КРЫШКА/ЩУП
МАСЛОНАЛИВНОЙ
ГОРЛОВИНЫ
ЗАХВАТНАЯ РУКОЯТКА
СТАРТЕРА
ГЛУШИТЕЛЬ
(внутри верхней
крышки)
СРЕДСТВА УПРАВЛЕНИЯ
ДВИГАТЕЛЕМ
Стандартный тип:
РЫЧАГ ДРОССЕЛЯ
РЫЧАГ ГАЗА
Насосный тип:
РЫЧАГ ДРОССЕЛЯ
ВЫКЛЮЧАТЕЛЬ ДВИГАТЕЛЯ
