- 5 -
СБОРКА
СОДЕРЖИМОЕ КОРОБКИ
Сверьте содержимое упаковки с приведенным ниже списком
Воздуходувка
Верхняя нагнетательная трубка
Нижняя нагнетательная трубка
Высокоскоростная насадка
Коленчатая труба
Мешок пылесоса для сбора мусора
Верхняя труба пылесоса
Нижняя труба пылесоса
Винт для сборки узла вакуумных трубок
ПРИМЕЧАНИЕ: В пустом топливном баке топливный фильтр может греметь – это нормальное
явление.
СБОРКА
ПРЕДУПРЕЖДЕНИЕ:
Остановите двигатель и убедитесь, что лопасти крыльчатки прекратили
вращаться и только после этого открывайте люк подачи пылесоса, и вставляйте или убирайте трубы
пылесоса или воздуходувки. Вращающиеся лопатки крыльчатки могут привести к серьезным травмам.
Перед тем как выполнять какие-либо работы по обслуживанию или перед доступом к движущимся частям
устройства, всегда отключайте св
ечу зажигания.
ПРЕДУПРЕЖДЕНИЕ: Если устройство было получено в собранном виде, повторите все действия,
чтобы убедиться в правильной сборке всех компонентов устройства и в их надежном креплении.
Следуйте всем нструкциям по технике безопасности, указанным в инструкции и на устройстве.
Для сборки устройства требуется стандартная отвертка.

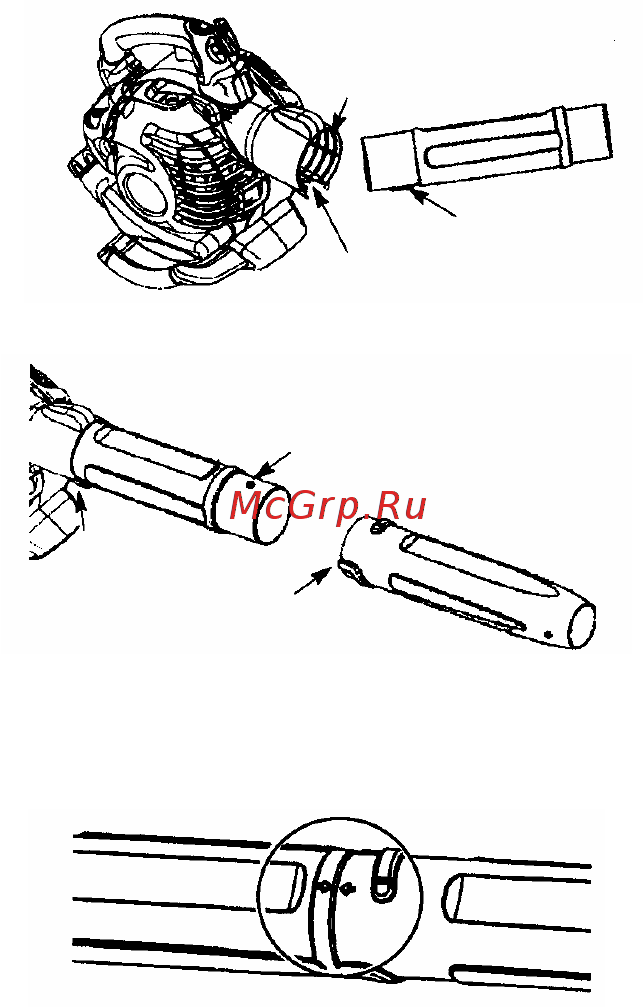

СБОРКА ВОЗДУХОДУВКИ
СБОРКА ТРУБЫ ВОЗДУХОДУВКИ
1. Совместите ребро на верхней нагнетательной трубке с канавкой в выходном отверстии воздуходувки;
вставьте трубку на место.
ПРИМЕЧАНИЕ: Чтобы вставить нагнетательную трубку в выходное отверстие воздуходувки, болт
фиксации трубки должен быть достаточно ослаблен. Ослабьте болт, повернув против часовой
стрелки (не снимая гайки с болта).
2. Закрепите трубку, повернув болт по часовой стрелке.
3. Совместите выступы на верхней нагнетательной трубке с пазами на нижней нагнетательной трубке.
4. Надвиньте нижнюю нагнетательную трубку на верхнюю нагнетательную трубку.
5. Чтобы скрепить нижнюю и верхнюю нагнетательные трубки, поверните нижнюю нагнетательную
трубку по часовой стрелке до щелчка.
ПРИМЕЧАНИЕ: Если верхняя и нижняя нагнетательные трубки соединены правильно, стрелки на
обеих трубках будут выровнены.
Выпускное отверстие
Канавка
Ребро
Фиксатор
Верхняя нагнетательная
трубка
Нижняя нагнетательная
трубка
Паз
Болт и гайка
фиксации
трубки
