- 7 -

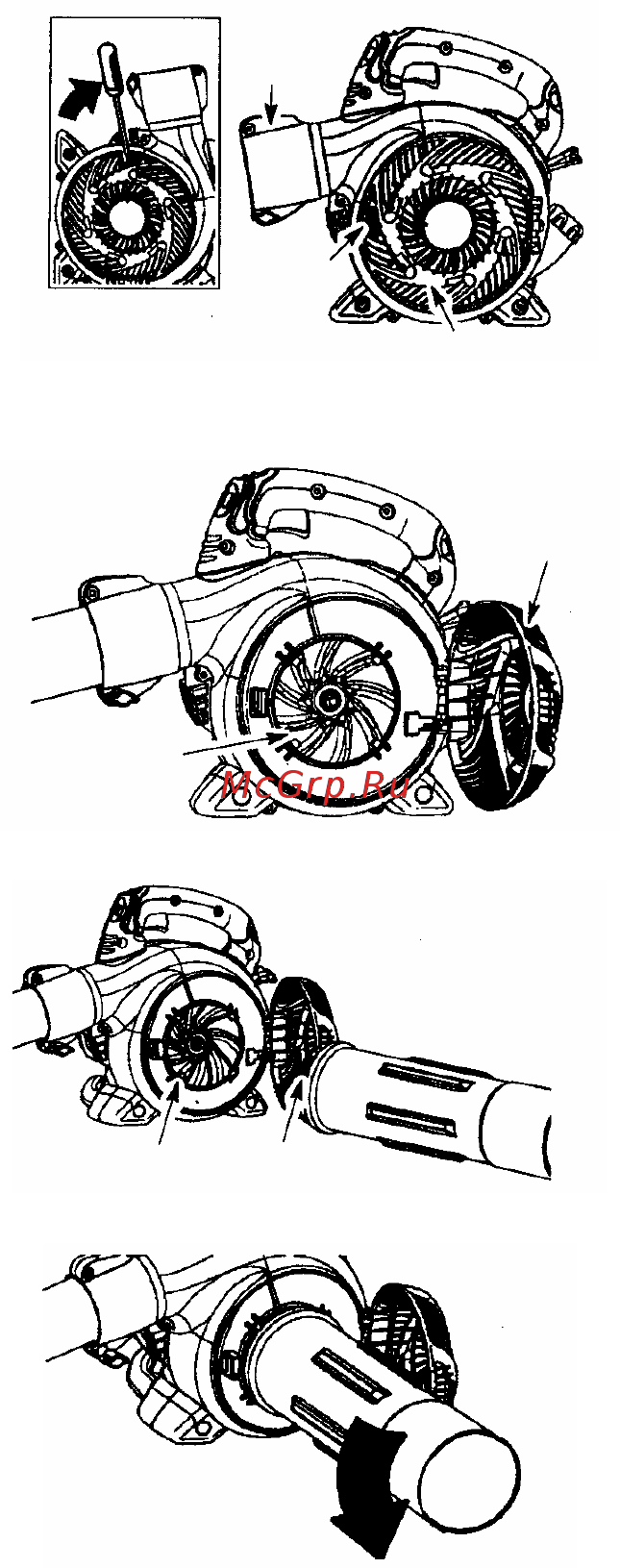

1. Вставьте конец отвертки в защелку всасывающего отверстия.

2. Слегка наклоните ручку отвертки по направлению к передней части устройства, чтобы освободить

защелку, одновременно открывая крышку всасывающего отверстия второй рукой.

3. Пока не будет установлена верхняя всасывающая трубка, держите крышку всасывающего отверстия

открытой.

4. Совместите выступы на внутренней поверхности всасывающего отверстия с пазами на верхней

всасывающей трубке.

5. Вставьте верхнюю всасывающую трубку во всасывающее отверстие. Для фиксации трубки в

воздуходувке поверните трубку против часовой стрелки до щелчка.

6. Сориентируйте скошенный конец нижней всасывающей трубки как показано на рисунке. Вставьте

нижнюю вакуумную трубку в верхнюю вакуумную трубку так, чтобы нижняя трубка плотно села в

верхнюю (зайдя в нее примерно на 7 см).

Защелка

Выпускное

отверстие

Защелка

Крышка всасывающего отверстия

Всасывающее отверстие

Фиксатор

Паз
