N-Power power-vision 10 lt pw10lt [5/16] Описание устройства
![N-Power power-vision 10 lt pw10lt [5/16] Описание устройства](/views2/1234038/page5/bg5.png)
Руководство по эксплуатации -
9
-
Power-Vision
4-10 kVA

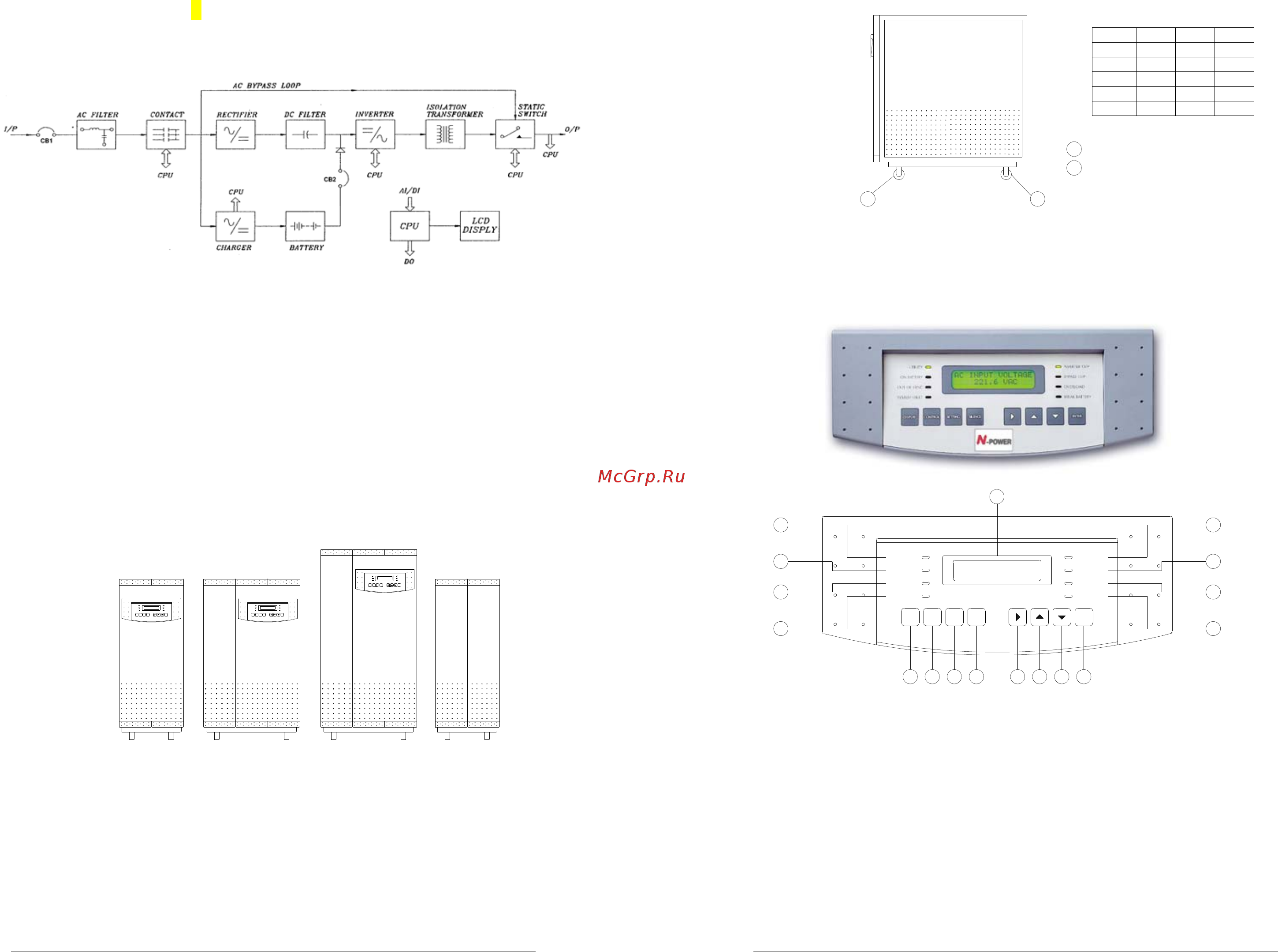

2. Описание устройства
2.1. Структурная схема
Рис. 3.
где: I/P – вход; O/P – выход; AC Bypass Loop – цепь байпаса;
АС Filter – фильтр входной цепи; Contact – переключатель;
Rectifier – выпрямитель; DC Filter – фильтр постоянного тока;
Inverter – инвертор; Charger – зарядное устройство;
Battery – аккумуляторная батарея; Isolation Transformer –
изолирующий трансформатор; Static Switch – статический
переключатель; CPU – процессор; LCD-display – дисплей;
AI – аналоговый вход; DI – цифровой вход; DO – цифровой выход.
2.2. Размеры и внешний вид устройства
B0H17
8KVA/10KVA
4.0KVA
FRONT PANEL
INVERTER O/P
ON BATTERY
RESETCONTROL SETTINGDISPLAY
UTILITY
6.0KVA
SYSTEM FAULT
BYPASS O/P
ENTER
OVERLOAD ON BATTERY
INVERTER O/P
SETTING RESET
UTILITY
DISPLAY CONTROL ENTER
SYSTEM FAULT
OVERLOAD
BYPASS O/P
ON BATTERY
UTILITY
INVERTER O/P
RESETDISPLAY CONTROL SETTING
BATTERY BANK
OVERLOAD
ENTER
SYSTEM FAULT
BYPASS O/P
Руководство по эксплуатации -
10
-
Power-Vision
4-10 kVA
.
CASTERS(FIXED)
CASTERS(SWIVEL)
1
SIDE
1
2
2
4.0KVA
10KVA
B0H17
6.0KVA
8.0KVA
600700260
700
850
850
700
390
260
390
390
790
600
790
680
H
W
UNIT:mm
D
Рис.4.
1 – ролики свободные; 2 – ролики фиксированные;
2.3.Описание панели управления
5
4
3
2
ENTERSILENCESETTING
DISPLAY
10 131211 1417 16 15
1
UTILITY
ON BATTERY
OUT OF SYNC
SYSTEM FAULT
CONTROL
WEAK BATTERY
OVERLOAD
BYPASS O/P
INVERTER O/P
9
8
7
6
Рис. 5.
LCD – дисплей:
1- LCD – жидкокристаллический экран отображает рабочий статус ИБП.
С помощью кнопок управления позволяет просматривать данные по
устройству.
Светодиодные индикаторы:
2- UTILITY – зеленый индикатор, информирует о наличии входного
напряжения.
3- ON BATTERY – оранжевый индикатор, сообщает о работе устройства
от аккумуляторных батарей.
