Руководство по эксплуатации -
11
-
Power-Vision
4-10 kVA
4- OUT OF SYNC – оранжевый индикатор, сообщает о том, что
показатели частоты выходного напряжения превысили допустимые
пределы регулирования.
5- SYSTEM FAULT – красный индикатор, извещает о неисправности
сетевого напряжения и скором выключении электропитания
нагрузки. Информация о причинах, вызвавших аварийный режим,
выводится на экран LCD-дисплея.
6- INVERTER O/P – зеленый индикатор, информирует о нормальной
работе инвертора ИБП.
7- BYPASS O/P – оранжевый
индикатор, сообщает об электропитании
нагрузки через цепь байпаса.
8- OVERLOAD – красный индикатор, информирует о перегрузке ИБП и
активации цепи байпаса.
9- WEAK BATTERY – оранжевый индикатор, сообщает об истощении
(глубоком разряде) аккумуляторных батарей и необходимости их
замены.
Кнопки управления:
10- DISPLAY - нажимая кнопку, можно просматривать параметры
работы ИБП.
11- CONTROL – кнопка позволяет:
а) включать и выключать ИБП;
б) включать и выключать подачу входного переменного
напряжения(AC I/O switch;
в) включать вручную режим байпаса.
12- SETTING – с помощью кнопки настраиваются:
а) дата и время;
б) подача предупреждающего сигнала при достижении
граничных значении следующих параметров
(устанавливается
на заводе):
- верхняя граница входного переменного напряжения(AC I/P Hi-Volt);
- нижняя граница входного переменного напряжения(AC I/P Low-Volt);
- высокое напряжение аккумуляторных батарей (Battery Hi-Volt);
- 1-ое предупреждение о разрядке батарей (Batt. 1
st
Low);
- 2-ое предупреждение о полной разрядке батарей (Batt. 2
nd
Low).
13- SILENCE – включает и выключает подачу звукового
сигнала.
14- ENTER – а) в режиме SETTING служит для ввода установленного
параметра;
б) в режиме CONTROL после выбора контролируемой
функции и одновременного нажатия кнопок CONTROL и
ENTER приводит к появлению курсора выполнения;
с) для сброса сообщений дисплея в главном меню.
15 и 16 а) в режиме DISPLAY (главное меню): позволяет
просматривать «листать» информацию о текущих
параметрах ИБП;
б) в режиме SETTING: осуществляет выбор и
корректировку необходимых при установке цифр (после
выбора необходимо нажать кнопку 17 для
сохранения в памяти изменений);
с) в режиме CONTROL: выбор функции для контроля;
Руководство по эксплуатации -
12
-
Power-Vision
4-10 kVA
17 В режиме SETTING производит перестановку курсора в следующий столбец для
настройки.

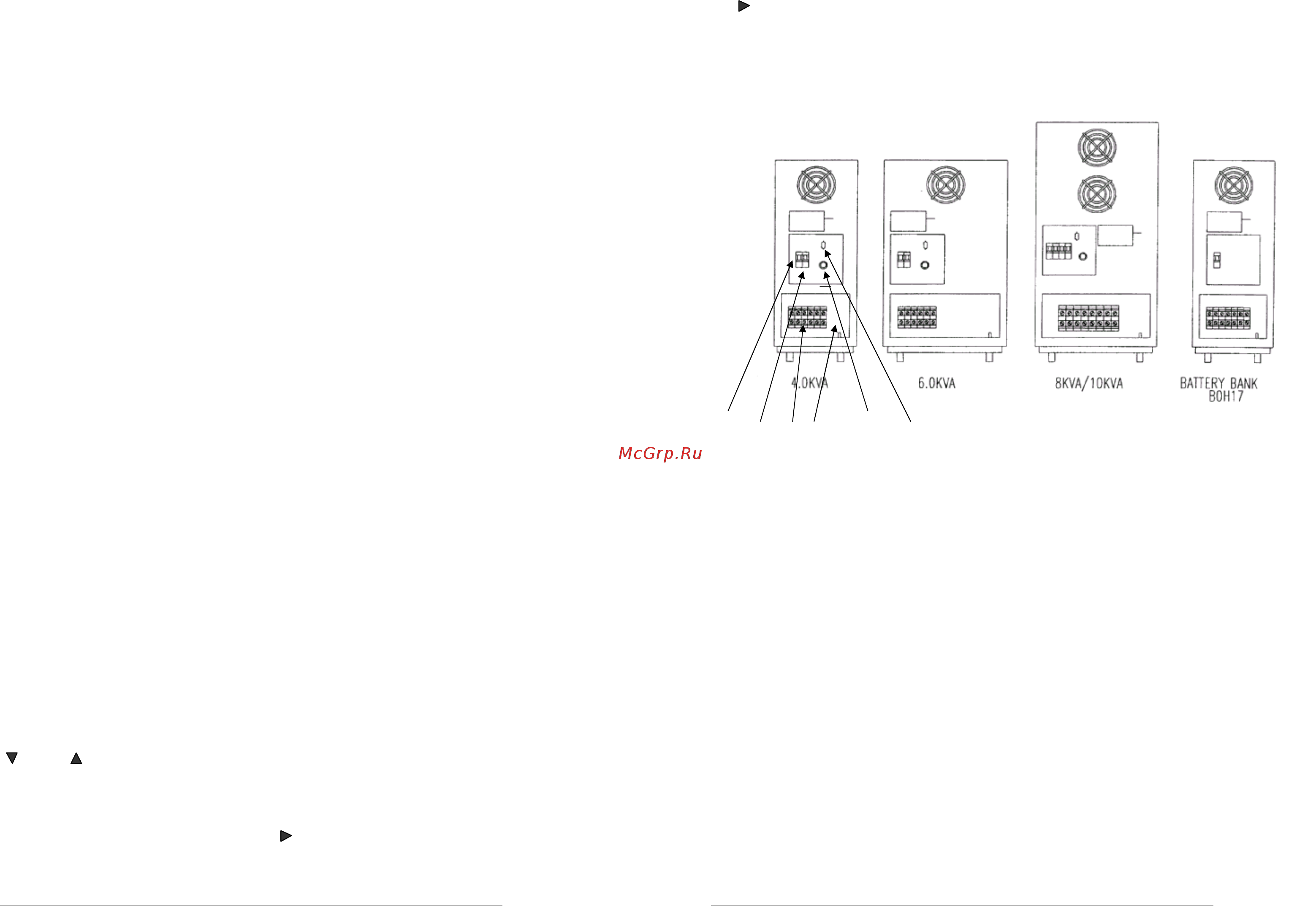

2.4. Описание панели подключения
1 2 5 6 4 3
Рис.6.
1 – CB1 – главный выключатель (защитный автомат)
подачи входного электропитания(Main Power Switch);
2 – CB2 – выключатель (защитный автомат) батарейной
цепи(DC Power Switch);
3 – COM1 – коммуникационный порт RS-232 (True RS-232
Communication Port);
4 – DC START – кнопка для запуска ИБП при
отсутствии или нестабильности сетевого напряжения
(функция «холодного» старта);
5 – TB1 – блок подключения проводов входного
электропитания, питания нагрузки и внешних батарей;
6 – таблица спецификации. На которой:
а) Model Number – номер и название модели;
б) Serial Number – серийный номер устройства;
в) Power rating – спецификация на установленное
напряжение нагрузки;
г) I/P Power spec. – спецификация на входную
мощность;
д) O/P Power spec. – спецификация на выходную
мощность;
е) Battery spec. – спецификация на батареи;
