z Не помещайте батареи и блоки батарей в огонь, так как может произойти взрыв.

z Не открывайте и не повреждайте, каким либо другим образом, батареи. Электролит

является сильно ядовитым и опасным для глаз и кожи.

z Не замыкайте положительный и отрицательный электроды батарей, так как замыкание

приведёт к электрическому удару или

возгоранию.

z Перед тем как касаться батареи проверьте, что опасное напряжение отсутствует. Цепь

батарей не изолирована гальванически от потенциала входной линии ИБП. Поэтому

напряжение между Землёй и электродами батареи может быть высокое и опасное.

z Даже если входной автомат ИБП отключен, компоненты внутри ИБП всё ещё остаются

подключенными к батареям,

и поэтому находятся под потенциально опасным напряжением.

Поэтому, перед любым обслуживанием и ремонтными работами, отключите так же

батарейный размыкатель или разорвите цепь батарей, удалив перемычку между батареями.

z В цепи батарей присутствуют опасные токи и напряжения. Все работы и обслуживание,

например замена батарей должны производиться только квалифицированными

специалистами.

8. КОМПЬЮТЕРНЫЙ ИНТЕРФЕЙС

8-1 Интерфейс RS-232

Внимание! Используйте только коммуникационный кабель из комплекта ИБП.

Коммуникационный интерфейс (порт DB9) расположенный на задней панели ИБП, может

быть подключен к компьютеру, на котором установлено ПО мониторинга и управления ИБП.

Порт имеет интерфейс RS-232. ИБП обменивается данными с компьютером, посредством

двунаправленной передачи сигналов через последовательный интерфейс RS-232.

Посредством этого метода пользователь может

контролировать следующие параметры:

Входное Напряжение

Текущее напряжение входной линии, когда сетевой источник

подключен.

Выходное Напряжение Текущее выходное напряжение ИБП.

Аварийное Напряжение Миним. сетевое напряжение без перехода на батареи.

Вых. Частота Текущая частота напряжения на выходе ИБП.

Вых. Ток Текущий ток нагрузки на выходе ИБП.

Напряжение Батареи Текущее постоянное (DC) напряжение батареи ИБП.

Температура Текущая температура внутри ИБП.

Режим / Состояние ИБП

1- Авария входной сети (Мгновенно)

1- Низкий уровень заряда батарей

1- Байпас / Повышение / Понижение

1- Авария ИБП

1- Ждущий режим (0 – сетевой режим)

1- Исполняется тест

1- Активация отключения ИБП

1- Звуковой сигнализатор включен

N-Power: www.380V.ru

8-1-1 Назначение контактов интерфейса RS232

Ниже приведено назначение контактов и описание разъёма DB-9 ИБП.

Контакт # Описание I/O

2 UPS TXD Output

3 UPS RXD Input

5 UPS GND Input

8-1-2 Параметры порта RS232

BAUD RATE................ : 2400 bps

DATA LENGTH............ : 8 bits

STOP BIT..................... : 1 bit

PARITY........................ : NONE

8-2 Интерфейс AS-400 «Сухие контакты» (дополнительная опция для моделей 6кВА/10кВА)

Кроме протокола связи описанного выше, эти модели могут включать (плата AS400 не входит в

стандартную поставку) плату сухих контактов AS400 для связи по протоколу AS400. За подробной

информацией, пожалуйста, обратитесь к официальному поставщику. Ниже приведено назначение

контактов и описание

разъёма DB-9 платы AS400.

Примечание: «Сухими контактами» (Dumb contacts, Contacts closure) называются НР(нормально

разомкнутые) и НЗ(нормально замкнутые) сигнальные выводы ИБП гальванически

изолированные от цепей ИБП. Контакты замыкаются и размыкаются в зависимости от режима

работы и аварийных ситуаций ИБП.

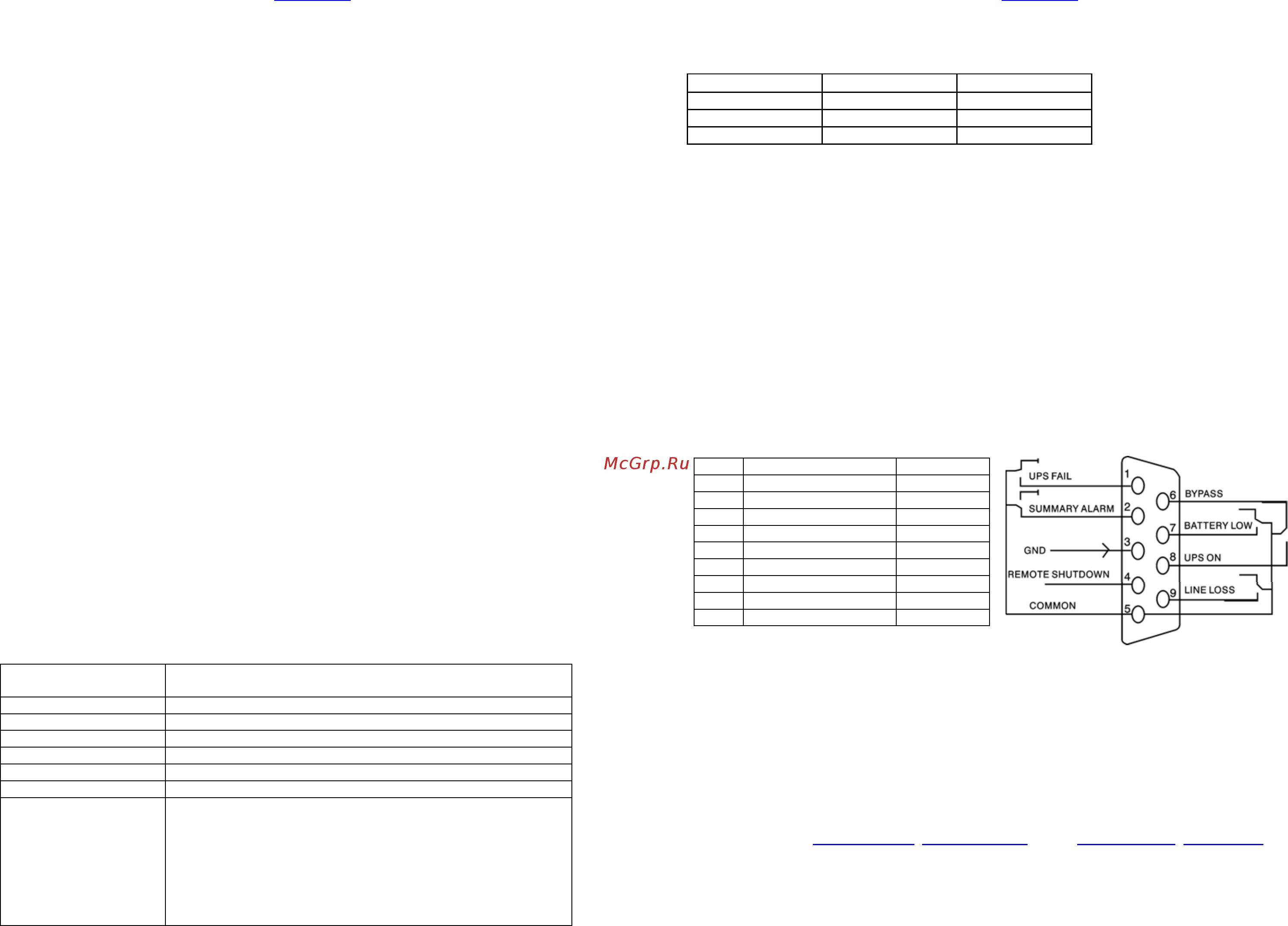

DB-9 Интерфейс AS400

Техподдержка.

В случае любых неисправностей или сбоев, а так же, по всем вопросам связанным с

эксплуатацией, ремонтом и обслуживанием ИБП, пожалуйста, обращайтесь в сервисный центр:

N-Power (Эн-Пауэр), Москва, 117513, ул. Островитянова, 4, Тел: (495) 956-19-19, факс: (495)

956-95-55, e-Mail: info@n-power.ru

, tech@n-power.ru Web: www.n-power.ru, www.380V.ru

Программное обеспечение

Введение

Pin # Описание I/O

1 Авария ИБП Output

2 Общая авария Output

3 GND Input

4 Удалённое отключение Input

5 Общий Input

6 Байпас Output

7 Разряд АКБ Output

8 ИБП включен Output

9 Авария сети Output
