N-Power mega-vision 2000 ert mev2000ert [5/14] 2 4 процедура подключения для параллельной системы нескольких

N-Power: www.380V.ru

3. Для завершения подключения воткните разъем батарейного кабеля в соответствующую

розетку ИБП (для подключения внешних батарей). Не подключайте нагрузку к ИБП сейчас.

Теперь необходимо подключить входной силовой кабель. Затем включить батарейный

размыкатель. Затем включить входной размыкатель. ИБП начинает заряжать

аккумуляторные батареи.

3-2-4 Процедура подключения для параллельной системы нескольких

ИБП с избыточным резервированием

1. Общее описание параллельной системы нескольких ИБП с избыточным резервированием

мощности.

Стандартное обозначение такой системы: N+X. N-это минимальное количество ИБП,

которое требуется для работы нагрузки; X –это число избыточных ИБП. То есть если X ИБП

выйдет из строя, то оставшиеся N ИБП продолжат питать нагрузку. Таким образом, чем

больше X, тем больше надёжность всей силовой системы.

В случаях, когда требуется

высокая надёжность системы, оптимальным решением является режим N+X.

Если ИБП оборудованы кабелями параллельного резервирования, до 3 ИБП могут быть

соединены по схеме с избыточным резервированием мощности.

2. Установка параллельной системы

1) Пользователь должен заказать дополнительно стандартный 25-pin коммуникационный

кабель, который должен иметь 25 жил, соответствующие разъёмы и экран как

параллельный кабель ИБП. Длина параллельного кабеля должна быть менее 3 метров.

2) Входной кабель каждого ИБП подключите строго следуя всем требованиям по кабелям и

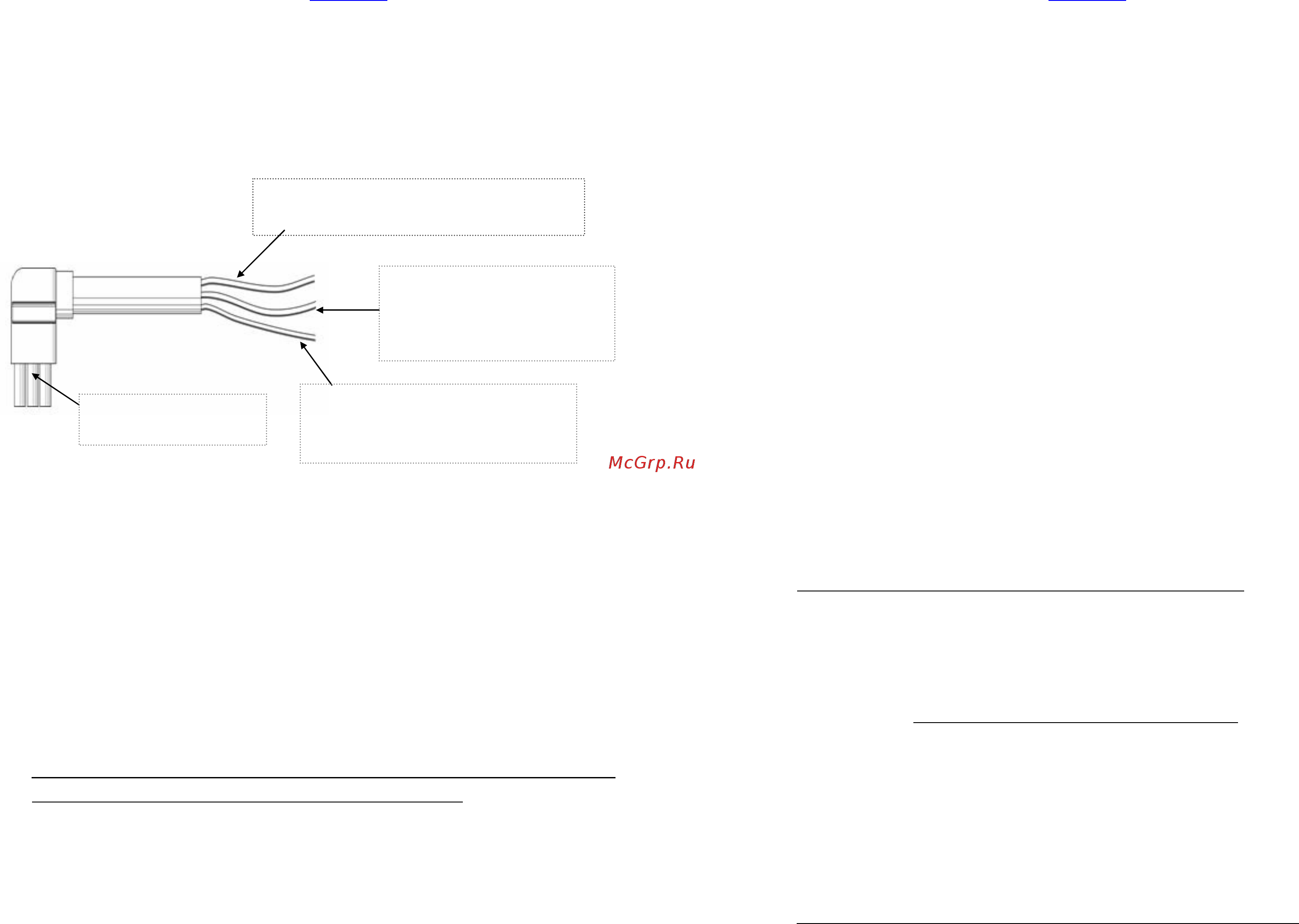

Синий и коричневый провода –

подлючаются к ПЛЮСУ батарей

Черный и белый провода –

подключаются к МИНУСУ

батарей

Жёлто-зелёный провод для

подключения к батарейному

кабинету (ЗЕМЛЯ)

Разъем для

подключения к ИБП

N-Power: www.380V.ru

подключениям для одиночной (непараллельной) машины.

3) Подключите выходные кабели каждого ИБП к панели выходных автоматов.

4) Удалите перемычку JP1-JP2 с клеммной панели каждого ИБП, и подключите каждый

выходной автомат к главному выходному автомату и затем к нагрузке.

► Требования к выходным кабелям следующие:

z Если расстояние между параллельными ИБП и выходной панелью автоматов

менее 20 метров, то разница длин между входными и выходными кабелями ИБП

должна быть менее 20%.

z Если расстояние между параллельными ИБП и выходной панелью автоматов

более 20 метров, то разница длин между входными и выходными кабелями ИБП

должна быть менее 10%.

3. Обслуживание параллельных машин

Если вы хотите добавить ещё одну машину в

имеющуюся параллельную систему,

пожалуйста, следуйте «Инструкции по добавлению нового ИБП в систему». Если вы хотите

удалить ИБП из системы по причине уменьшения нагрузки или по причине выхода ИБП из

строя и ремонта, пожалуйста, следуйте «Инструкции по удалению одного ИБП из системы».

4. Инструкция по добавлению нового ИБП в систему:

1) Перед включением

в систему нового ИБП, пользователь должен приготовить входные и

выходные линии, автоматы и коммуникационные линии.

2) Входной и выходной автоматы нового ИБП должны быть отключены

(смотри маркировку

на автоматах). Подключите обесточенные таким образом входной и выходной кабели к

ИБП. Подключите батареи. Удалите перемычку JP1-JP2.

3) Отключите систему ИБП, переведя её в режим Байпас: удалите защитную панель и

переведите переключатель режимов работы из положения ‘UPS/ИБП’ в положение

‘BPS/БАЙПАС’ и затем отключите входные автоматы на всех ИБП.

4) Если начальная система состоит всего из одной машины, то удалите на этой машине

перемычку JP1-JP2.

5) Удалите защитную панель порта параллельных подключений, подключите один разъём

коммуникационного кабеля в слот платы параллельных подключений и зафиксируйте

отвёрткой. Затем закройте защитную панель порта параллельных подключений. В то

же время откройте защитную панель порта параллельных

подключений нового ИБП.

6) Включите батарейный размыкатель нового ИБП и внешний входной автомат

. Измеряйте

напряжение между фазами на выходе нового ИБП и на выходе параллельной системы.
