4. ОПИСАНИЕ СИСТЕМЫ

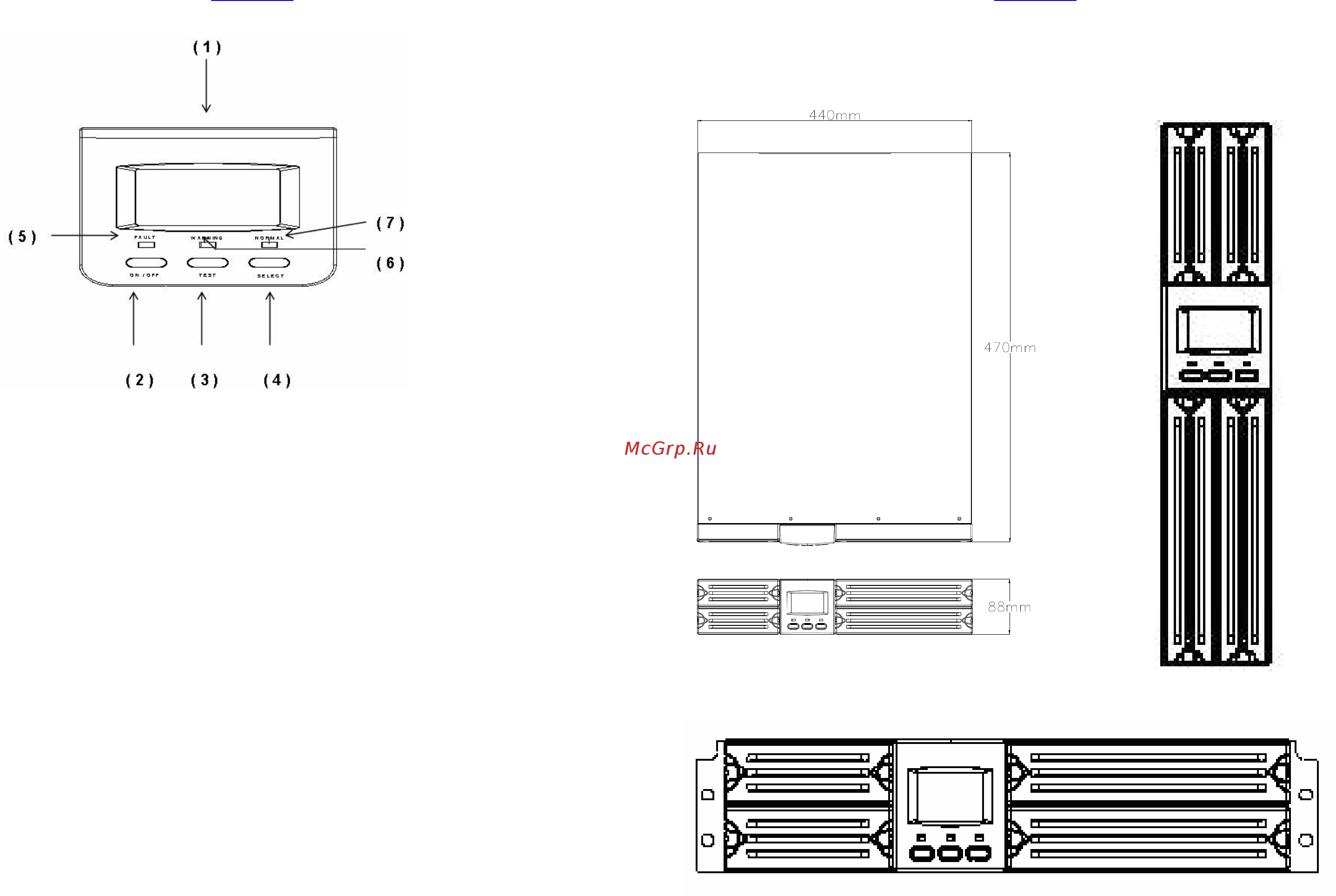

4-1 Описание передней панели

1. ЖКИ/LCD дисплей: отображает информацию о работе ИБП, включает: режим работы ИБП,

входное/выходное напряжение, входная/выходная частота, напряжение батареи, текущий заряд

батареи, мощность нагрузки.

2. «ON/OFF» (ВКЛ/ВЫКЛ) Левая кнопка: используется для включения и выключения ИБП.

3. «TEST» (ТЕСТ) Средняя кнопка: используется для запуска автотеста ИБП. Так же служит для

отключения звукового сигнала.

4. «SELECT» (ВЫБОР) Правая кнопка: используется для последовательного просмотра

состояния ИБП на ЖК-дисплее ИБП.

5. Красный светодиод «Fault» (Неисправность): загорается в случае неисправности – при

аварийном отключении инвертора и завышенной температуре.

6. Жёлтый светодиод «Warning» (Предупреждение): показывает, что ИБП в режиме перегрузки, в

режиме Байпас, в батарейном режиме, так же загорается при неправильном подключении ИБП.

7. Зелёный светодиод «Normal» (Норма): показывает, что ИБП функционирует нормально.

Описание ЖКИ (LCD):

Область вверху справа – интерактивная мнемосхема ИБП: "Line"- Вход, "Inv" – Инвертор, "

Battery"- Батареи, "Bypass"- Байпас

Область в середине слева – шкала загрузки ИБП

Область внизу слева – шкала заряда батарей

Область вверху справа – значение выбранного параметра ИБП

Область в середине справа – выбор измеряемых параметров ИБП: Input(Вход), Battery(Батареи),

Output(Выход), Load(Нагрузка), Temp(Температура)

Область внизу справа – значение выбранного параметра ИБП

Замечания:

* "Line" мигает - ошибка во внешней проводке. Требуется

перевернуть вилку питающего кабеля

на 180 град. и/или проверить исправность и правильность подключения нейтрали, фазы, земли

во входной линии.

* "Шкала заряда батарей" не отображается – требуется провести тест батарей.

* Нагрузка подключена, но на экране отображается нулевая мощность нагрузки – для

правильного отображения мощности нагрузки, требуется подключить нагрузку мощностью не

менее 15% номинальной мощности

ИБП.

N-Power: www.380V.ru

4-2 Размеры и схема корпуса

4-2-1 Модели 1000-3000 в конвертируемом корпусе ERT (2U)
