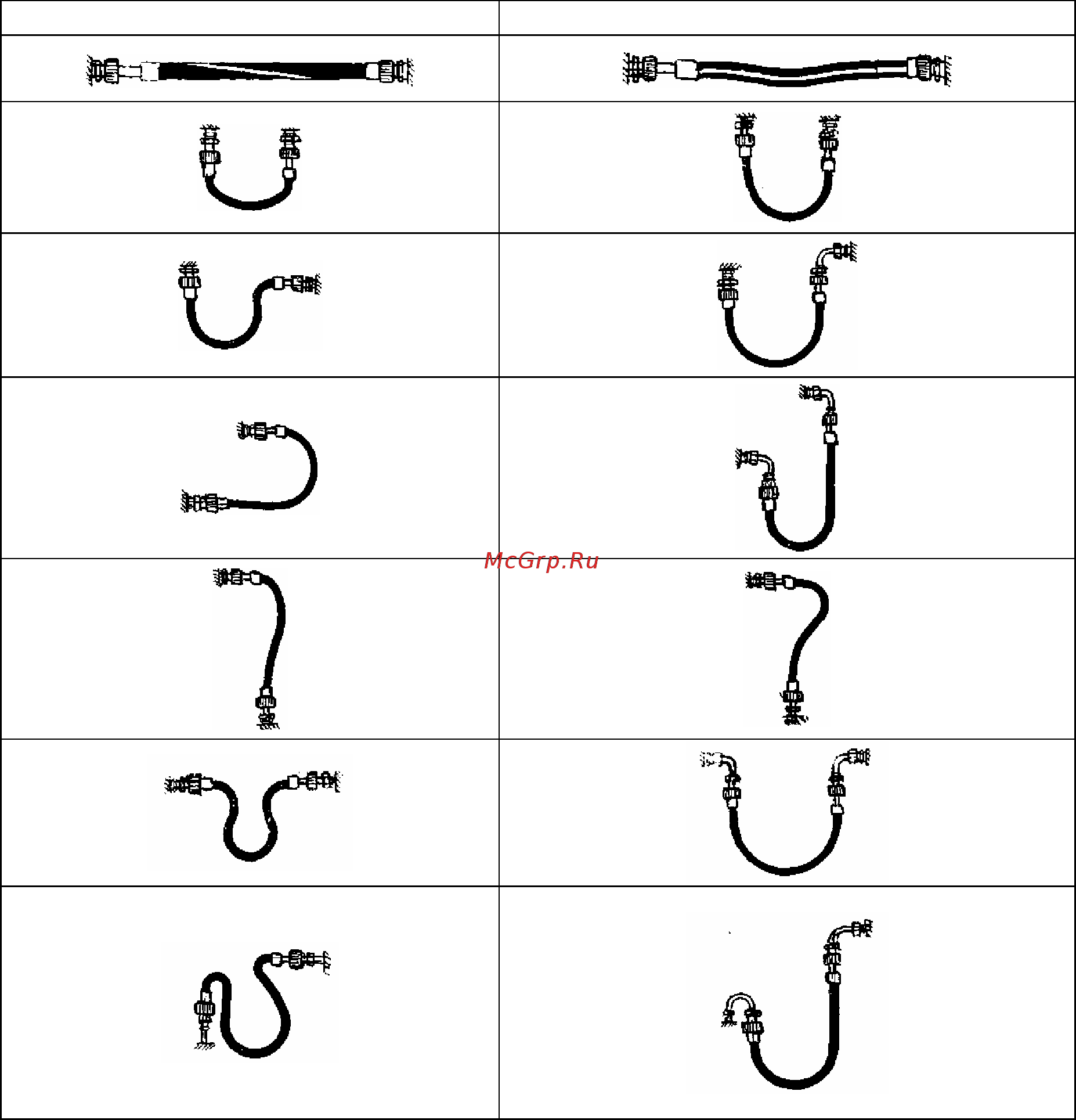

радиус изгиба шланга измеряемый по внешней образующей должен быть не менее 90 мм Рекомендуется применять угловые соединения и переходники во избежание изломов наконечников применять промежуточные опоры при установке длинных шлангов при прямолинейном расположении устанавливать шланги с провисанием Рекомендуемые схемы монтажа гибких шлангов приведены в таблице 3 шлангов вблизи Таблица 3 Неправильно Правильно _ 3 6 4 Монтаж шланга необходимо начинать с неподвижных элементов шланга имеющих трубную цилиндрическую резьбу если ответная деталь неподвижна 3 6 5 Уплотнение резьбового соединения штуцера с ответной деталью радиальное соединение производить с применением ленточного фторопластового уплотнительного материала ФУМ или герметика обеспечивающего герметичность резьбового соединения 3 6 6 Резьбовое соединение накидных гаек торцевое соединение как подвижных так и неподвижных с ответным штуцером выполнять с применением прокладок Материал прокладок маслобензостойкая резина или фторопласт 4 12
