![Нева 4511 сж газ [6/30] Рисунок 2 вид аппарата без облицовки](/img/pdf.png)
Нева 4511 сж газ [6/30] Рисунок 2 вид аппарата без облицовки
![Нева 4511 сж газ [6/30] Рисунок 2 вид аппарата без облицовки](/views2/1234114/page6/bg6.png)
1 – ; 2 – ; 3 – ; 4 – ; 5 – ;
6 – ; 7 – ; 8 – ;
9 – ; 10 – ; 11 – ; 12 – ;
13 – ; 14 – ; 15 – ;
16 – ( ); 17 – ( );
18 – ; 19 – ( ); 20 – ;
21 – ; 22 – ; 23 – .
2.
6
Содержание
- Уважаемый покупатель 1
- Возможные неисправности аппарата и методы их устранения 2
- Гарантийные обязательства 2
- Каталог составных частей аппарата 2
- Описание и работа аппарата 2
- Отметка об установке аппарата и проведении технического обслуживания 2
- Подключение аппарата к баллону со сжиженным газом 1 2
- Пользование аппаратом 2
- Правила транспортирования и хранения 2
- Свидетельство о приемке 2
- Сервисные центры по обслуживанию водонагревателей neva 2
- Содержание 2
- Техническое обслуживание 2
- Указания мер безопасности 2
- Установка аппарата 2
- Если вы почувствовали запах газа 3
- Указание мер безопасности 3
- Назначение аппарата 4
- Описание и работа аппарата 4
- Таблица 1 4
- Технические характеристики 4
- Технические характеристики аппарата приведены в таблице 1 4
- Комплект поставки 5
- Рисунок 1 внешний вид габаритные и присоединительные размеры аппарата 5
- Таблица 2 5
- Устройство аппарата 5
- Рисунок 2 вид аппарата без облицовки 6
- Работа аппарата 7
- Рисунок 3 функциональная схема аппарата 8
- Внимание перед установкой аппарата необходимо проверить соответствие настройки 9
- Место и схема установки 9
- На трудносгораемых стенах 9
- Рисунок 4 способ проверки тяги в дымоходе 9
- Рисунок 5 установка аппарата 9
- Указанной в разделе 9 данного руководства и в табличке на аппарате имеющемуся в месте установки виду и давлению газа в случае несоответствия необходимо произвести переналадку аппарата на используемый вид и давление газа в соответствии с п 3 0 9
- Установка аппарата 9
- Установка аппарата должна производиться специализированной сервисной организацией при 9
- Установке аппарата должны быть выполнены требования федеральных и местных норм регламентирующих установку внутридомового газоиспользующего оборудования 9
- Монтаж аппарата 10
- Подключение аппарата к водопроводной сети 10
- Рисунок 6 схема установки аппарата 10
- Внимание использование редукторов с давлением стабилизации отличающимся от 11
- Запрещается 11
- Мм вод ст запрещается 11
- Подключение аппарата к баллону со сжиженным газом 11
- Подключение аппарата к газовой сети 11
- Правила установки гибких шлангов 11
- Таблица 3 12
- Не допускается использование вентиляционных каналов для удаления продуктов сгорания 13
- Подключение аппарата к дымоходу 13
- Правильно неправильно 13
- Рисунок 7 схема подсоединения газоотводящей трубы 13
- Рисунок 8 подключение аппарата к дымоходу 13
- Включение аппарата 14
- Внимание во избежание ожогов при включении аппарата не следует приближать глаза 14
- Для нормальной и безопасной работы аппарата должны быть выполнены условия п 2 и 2 1 14
- Переналадка аппарата на другой вид и давление газа 14
- Переналадка аппарата на другой вид и давление газа должна осуществляться 14
- Пользование аппаратом 14
- Проверка аппарата 14
- Слишком близко к смотровому окну 14
- Специализированной сервисной организацией для переналадки необходимо использовать только фирменный комплект деталей 14
- Таблица 1 невыполнение этих условий может привести к неправильной или нестабильной работе аппарата или выходу его из строя указанная в п 2 теплопроизводительность аппарата обеспечивается с точностью 5 при номинальном давлении газа на входе работающего аппарата указанном в разделе свидетельство о приемке 14
- Установка элементов питания 14
- Внимание если после закрытия всех кранов горячей воды горелка продолжает работать 15
- Внимание если после закрытия всех кранов горячей воды горелка продолжает работать необходимо сразу же перекрыть подачу газа на аппарат с помощью газового запорного крана установленного перед аппаратом и вызвать специализированную сервисную организацию для ремонта аппарата 15
- Выключение аппарата 15
- Необходимо сразу же перекрыть подачу газа на аппарат с помощью газового запорного крана установленного перед аппаратом и вызвать специализированную сервисную организацию для ремонта аппарата 15
- Регулирование расхода и температуры воды 15
- Рисунок 9 положения ручек регулировки 15
- Внимание работы связанные с техническим обслуживанием не являются гарантийными 16
- Действия при возникновении аварийной ситуации 16
- Замена элементов питания 16
- Обязательствами завода изготовителя и производятся за счёт потребителя 16
- Осмотр 16
- Отсек 16
- Предохранение от замерзания 16
- Рисунок 10 батарейный 16
- Техническое обслуживание 16
- Внимание все операции по уходу за аппаратом нужно выполнять только после его 17
- Внимание операции по техническому обслуживанию аппарата связанные с разборкой его 17
- Газовых или водяных коммуникаций необходимо выполнять только после полного отключения аппарата должны быть закрыты краны на линиях воды и газа перед аппаратом из батарейного отсека должны быть вынуты элементы питания 17
- Отключения и остывания 17
- При техническом обслуживании выполняются следующие работы 17
- Техническое обслуживание 17
- Уход 17
- Внимание при накоплении пыли на внутренних узлах и деталях аппарата возможно ее 18
- Возможные неисправности аппарата 18
- Воспламенение 18
- И методы их устранения 18
- Таблица 4 18
- Правила транспортирования и хранения 19
- Гарантийные 20
- Лицом не являющимся работником специализированной сервисной организации гарантийный срок на аппарат не устанавливается 20
- Обязательства 20
- Предупреждение в случае самостоятельной установки аппарата потребителем или иным 20
- Информация об аппарате мне предоставлена полностью с гарантийными обязательствами 21
- Ознакомлен а осмотр товара мной произведен внешних недостатков у товара не имеется 21
- Отметка об установке аппарата и проведении 21
- Свидетельство о приемке 21
- Технического обслуживания 21
- Поз наименование обозначение кол 23
- Водонагревателей neva 24
- Город организация адрес телефон 24
- Сервисные центры по обслуживанию 24
- Город организация адрес телефон 25
- Город организация адрес телефон 26
- Город организация адрес телефон 27
Похожие устройства
- Нева 4513 сж газ Инструкция по эксплуатации
- Нева lux 6014 сж газ Инструкция по эксплуатации
- Нева lux 5514 сж газ Инструкция по эксплуатации
- Нева 4513 Инструкция по эксплуатации
- Nilfisk attix 30-01 pc 107413591 Инструкция по эксплуатации
- Nilfisk attix 995-0h/m t22 302002904 Инструкция по эксплуатации
- Nilfisk attix 44-2l ic mobile 107412107 Инструкция по эксплуатации
- Nilfisk attix 33-2l ic 107412103 Инструкция по эксплуатации
- Nilfisk attix 33-01 ic 107412101 Инструкция по эксплуатации
- Nilfisk mh 4m-210/1000 pax 107146912 Инструкция по эксплуатации
- Nilfisk mh 4m-200/960 fax 107146922 Инструкция по эксплуатации
- Nilfisk mh 4m-180/860 fa 107146917 Инструкция по эксплуатации
- Nilfisk mh 2c-190/780 400/3/50 107145013 Инструкция по эксплуатации
- Nilfisk mc 7p-195/1280 fa 400/3/50 107146800 Инструкция по эксплуатации
- Nilfisk mc 6p-180/1300 fa 400/3/50 107146752 Инструкция по эксплуатации
- Nilfisk mc 5m-220/1130 400/3/50 107146718 Инструкция по эксплуатации
- Nilfisk mc 5m-200/1000 400/3/50 107146727 Инструкция по эксплуатации
- Nilfisk mc 5m-180/840 400/3/50 107146705 Инструкция по эксплуатации
- Nilfisk mc 2c-150/650 128470140 Инструкция по эксплуатации
- Nilfisk c 125.7-6 x-tra 128470951 Инструкция по эксплуатации

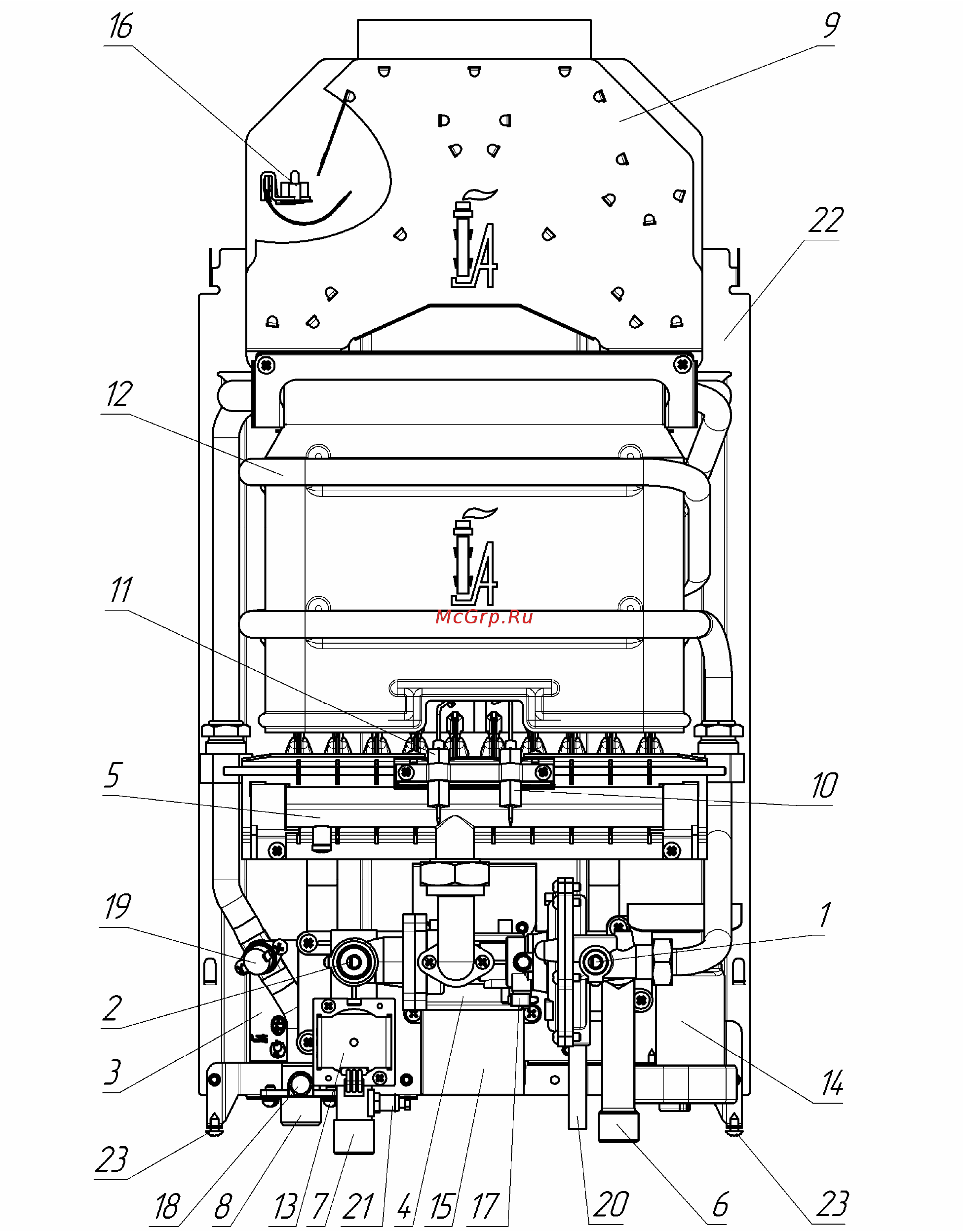

1 регулятор расхода воды 2 регулятор расхода газа 3 табличка 4 узел водогазовый 5 горелка 6 штуцер подвода холодной воды 7 штуцер подвода газа 8 штуцер отвода горячей воды 9 газоотводящее устройство 10 свеча 11 датчик наличия пламени 12 теплообменник 13 клапан электромагнитный 14 отсек батарейный 15 блок управления электронный 16 термореле датчик наличия тяги 17 микровыключатель датчик протока воды 18 датчик температуры воды 19 термореле датчик перегрева воды 20 пробка для слива воды 21 штуцер замера давления газа 22 задняя стенка 23 винты крепления облицовки Рисунок 2 Вид аппарата без облицовки 6
