ЦИФРОВОЙ ТАЙМЕР DATA LOG 2

ОПИСАНИЕ

DATA LOG 2 цифровой таймер с 2-мя независимыми каналами переключения (2 перекидных контакта) для управления любой

электрической установкой. Имеет возможность подачи кратковременных импульсов (1-59 секунд), циклы повторения, автоматический

переход на летнее \ зимнее время, счетчик времени.

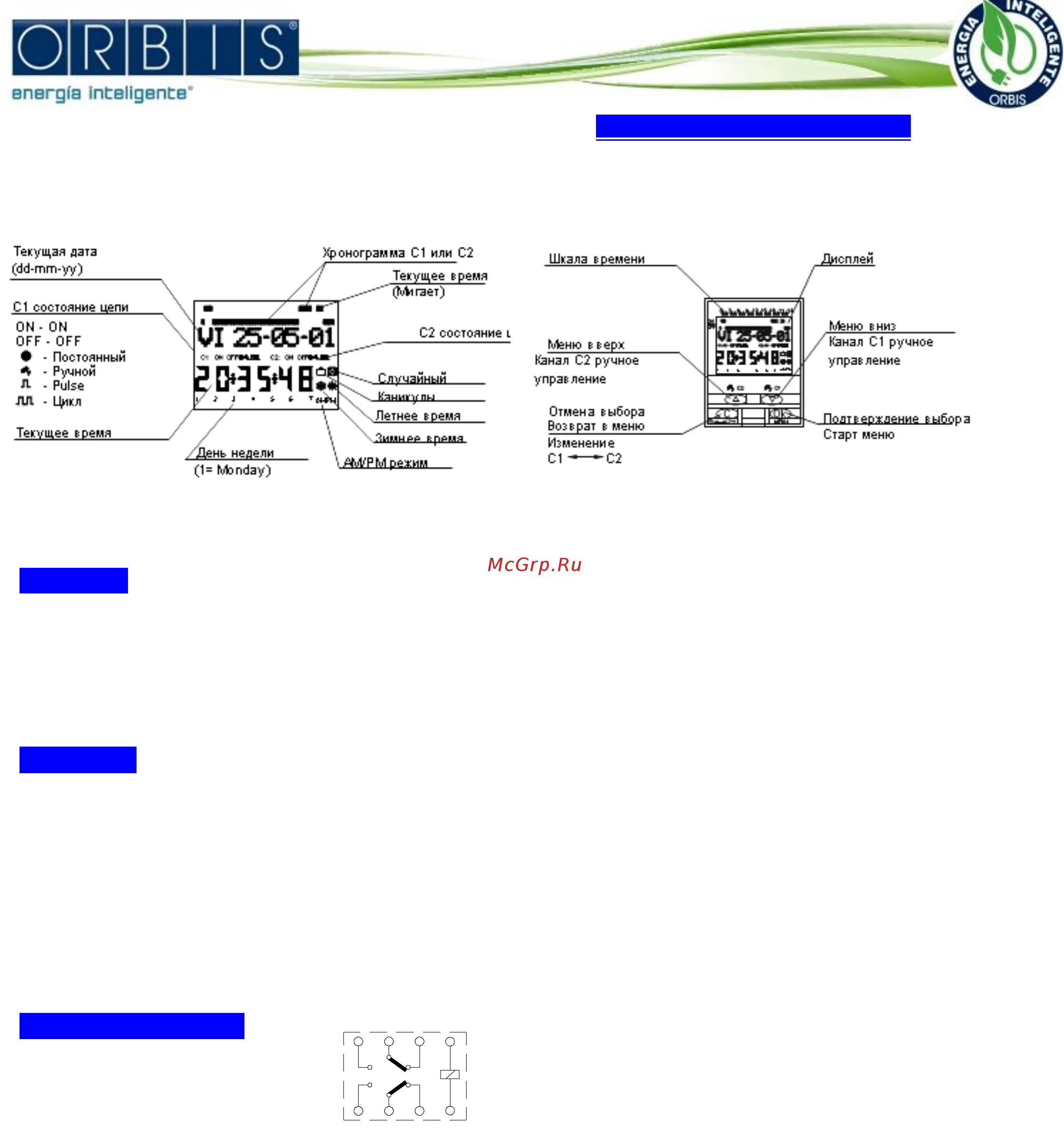

Меню отображено на 5-и языках, дисплей показывает хронограмму того дня, для которого предназначено программирование, канала С1

или С2. Чтобы увидеть хронограмму каналов С1 или С2, нажмите клавишу “ C “ (C1 – C2). Хронограмма разделена на 48 секций, каждая

секция представляет 30 минут. Каждая секция соответствует текущему времени.

УСТАНОВКА

ВНИМАНИЕ: Электрические устройства должны устанавливаться уполномоченным монтажником.

ОЧЕНЬ ВАЖНО: таймер внутренне защищен от электромагнитных излучений. Однако, очень сильные электромагнитные поля могут

воздействовать на работу прибора. Такого вмешательства можно избегать, твердо придерживаясь следующих рекомендаций при

установке:

-Устройство не должно устанавливаться около индуктивной нагрузки (двигатели, трансформаторы, контакторы, и т.д.)

-Рекомендуется присоединение отдельной питающей линией (оборудованной сетевым фильтром, если необходимо).

-Индуктивные нагрузки должны быть оборудованы подавителями возмущений (варистор, RC фильтр).

-Если таймер должен использоваться в комбинации с другими устройствами, необходимо проверить, что никакие паразитные возмущения

не будут вызваны этой группой

Сборка: рекомендуется установка на 35 мм симметричную DIN рейку согласно EN 50 022.

СХЕМА ПОДКЛЮЧЕНИЯ

Согласно приведенной схеме

ЗАПУСК

Таймер имеет фабричные настройки, которые включают текущую дату и время:

Время: Центральное Европейское время (E.U).

Часы: 24 ч установка

Переход зима \ лето: Автоматический (последнее воскресенье в марте)

Переход лето \ зима: Автоматический (последнее воскресенье в октябре)

Каникулы: NO (off)

Случайная программа: NO (off)

C1 счетчик: Zeroed (00:00 часов)

C2 счетчик: Zeroed (00:00 часов)

Программы: None (память пуста)

ПРОГРАММИРОВАНИЕ

Программирование на основе меню (текстовые сообщения).

Если действия запрограммированы на одно и тоже время, помните, что некоторые программы имеют приоритет над другими

Порядок очередности следующий: PERMANENT MODE →HOLIDAY PROGRAM →RANDOM PROGRAM → PULSE ON →PULSE

OFF→PROGRAMMING OFF→PROGRAMMING ON→CYCLE PROGRAMMING
