Место установки
Замечания по установке панели
Избегайте установки панели в местах с прямым солнечным освещением
Помните, что встречное освещение или темнота для посетителя затрудняют
его идентификацию
Избегайте установки панели в следующих местах:
1. Если на заднем плане будет небо
2. Если белая стена переотражает прямой свет.
3. Если присутствует прямое освещение на камере панели
Прямое подключение отрезанного шнура питания к сети питания (отмена гарантии)
1. Не производите такую работу самостоятельно. Установка монитора таким
способом требует привлечения профессионального электрика.
2. Закройте изолентой отрезанный шнур и подключите его к сети питания, когда
она обесточена. Контакт между проводниками шнура питания может вызвать
пожар или поражение электрическим током
3. Подключение к сети питания можно производить только, если она обесточена.
1. Снимите крепежную планку с задней стенки монитора
2. Установите крепежную планку на монтажную коробку типа 1 или на стену.
3. Подключите кабели к монитору, согласно приведенной схеме
4. Установите монитор на крепежную планку и зафиксируйте его на планке с
помощью прилагаемых винтов.
5. Вставьте вилку монитора в розетку и проверьте, включен ли выключатель
питания на левой части монитора.
Установка вызывных панелей
После фиксации кронштейна, установите лицевую панель на него, затем затяните крепежные винты и закройте
заглушки.
Место установки монитора
Стандартная высота установки
монитора: примерно 1500 мм,
когда центр экрана будет на
уровне глаз.
В этом случае, центр трубы для
кабеля будет на высоте 1450 мм
от пола.
Стандартная высота установки
Место установки панели
Место установки панели
Высота установки панели. Стандартная
высота установки панели: примерно 1400 мм
от пола.
В этом случае, центр монтажной планки
панели будет примерно 1390 мм от пола.
Стандартная высота установки
Угол обзора приведен для панели КС-МС24.
Цифры сильно зависят от модели панели.

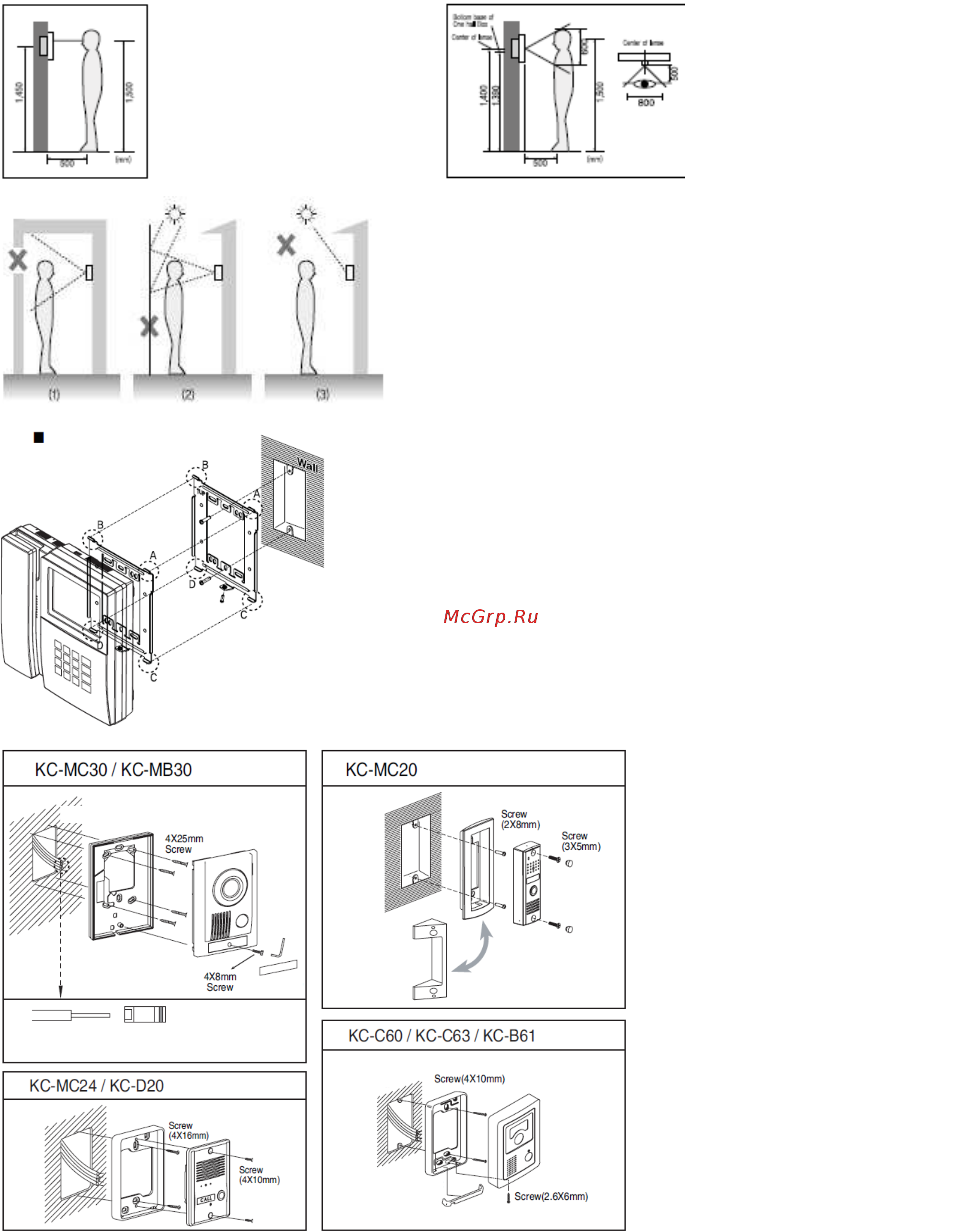

Установка монитора
Длина зачистки кабеля : 6-7 мм
Стандартный кабель: 0,5 – 1,2 мм
Панель
Кронштейн
Ключ
Пластина
Клеммная колодка
Панель
Панель
Кронштейн
Пластина
Кронштейн
Стена
Стена
Стена
Стена
