Kocom KCV-340 [7/8] Требования к проводам расчетные значения для соединения вызывной панели и монитора до 100 м кабель utp cat5
![Kocom KCV-340 [7/8] Требования к проводам расчетные значения для соединения вызывной панели и монитора до 100 м кабель utp cat5](/views2/1235087/page7/bg7.png)

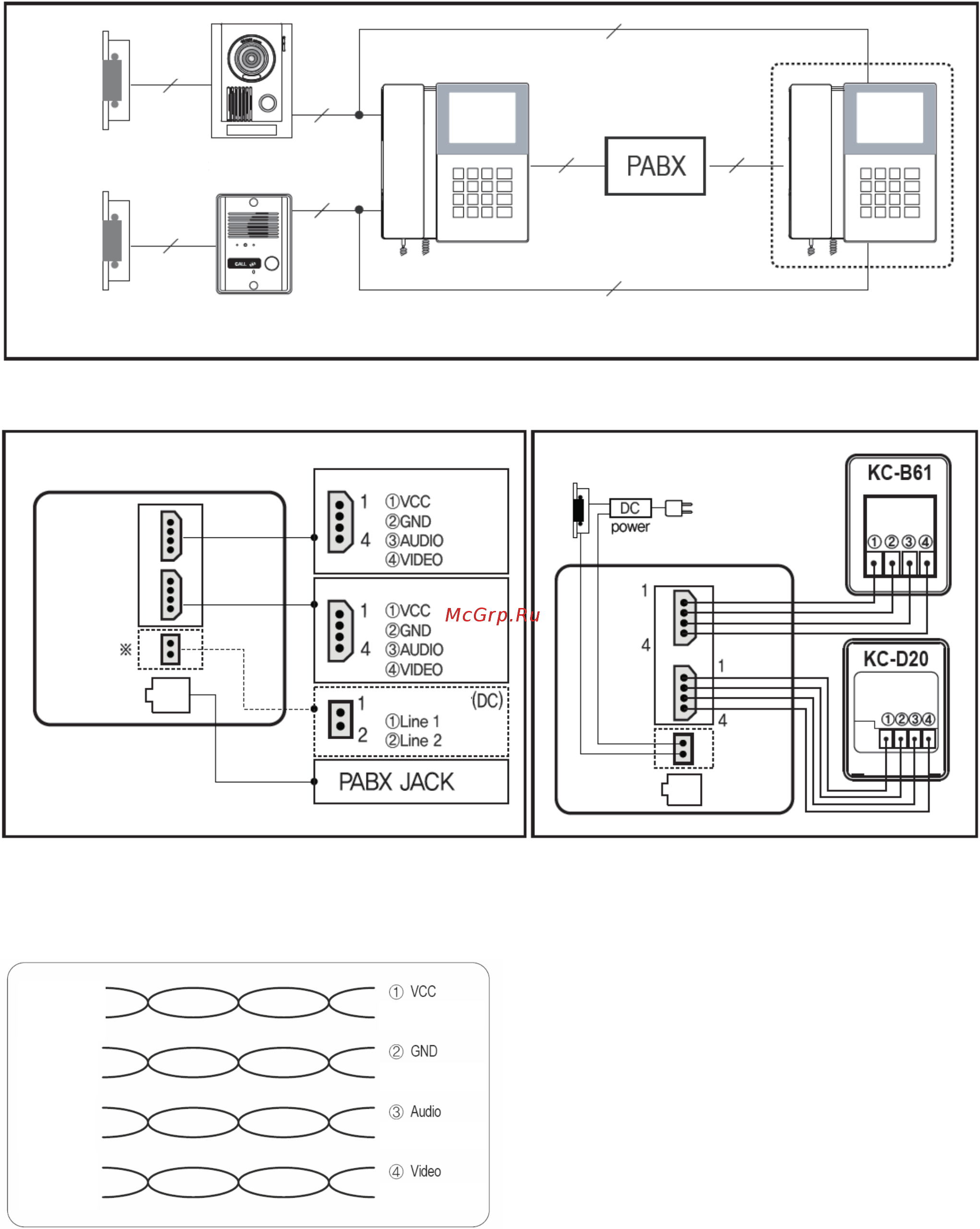

Схема подключения
Конфигурация системы
Для подключения панелей, используйте клеммы монитора и соблюдайте полярность.
Клеммы подключения монитора Подключение панелей
Открывание двери с монитора: На мониторе должен быть разъем для замка двери.
Требования к проводам - Расчетные значения для соединения вызывной панели и монитора
До 100 м: кабель UTP CAT5
Использование проводов кабеля САТ5
Если длина кабеля более 50 м, возможно снижение качества
изображения и звука. Однако эти симптомы не являются
показателем неисправности. Рекомендуется использовать
менее 50 м кабеля.
До 50 м: кабель TIV 0,65 кв. мм.
До 100 м: кабель TIV, не менее 0,8 кв. мм.
До 150 м: кабель TIV 0,8 кв. мм + RG-59/U
RG-59U (коаксиальный кабель) используется для видеосигнала
(центральная жила для видеосигнала, экран подключается к
GND)
В зависимости от внешних условий, вы можете получить изображение не слишком четким, однако, это не является неисправностью
монитора.
Монитор
Доп.
монитор
4 провода
4 провода
4 пров.
4 пров.
2 пров.
2 пров.
Замок с блоком
питания
Замок с блоком
питания
Задняя стенка монитора
Панель 2
Панель 1
Оранжевая
пара
Зеленая
пара
Синяя
пара
Коричнев
ая
пара
Два провода
Два провода
Два провода
Два провода
2 пров.
2 пров.
Замок двери
Монитор сзади
Блок питания
замка
Замок
двери
