– 7 –
SPEAKERS
IMPEDANCE 6-16 OHMS.
+
+
–
–
R
L

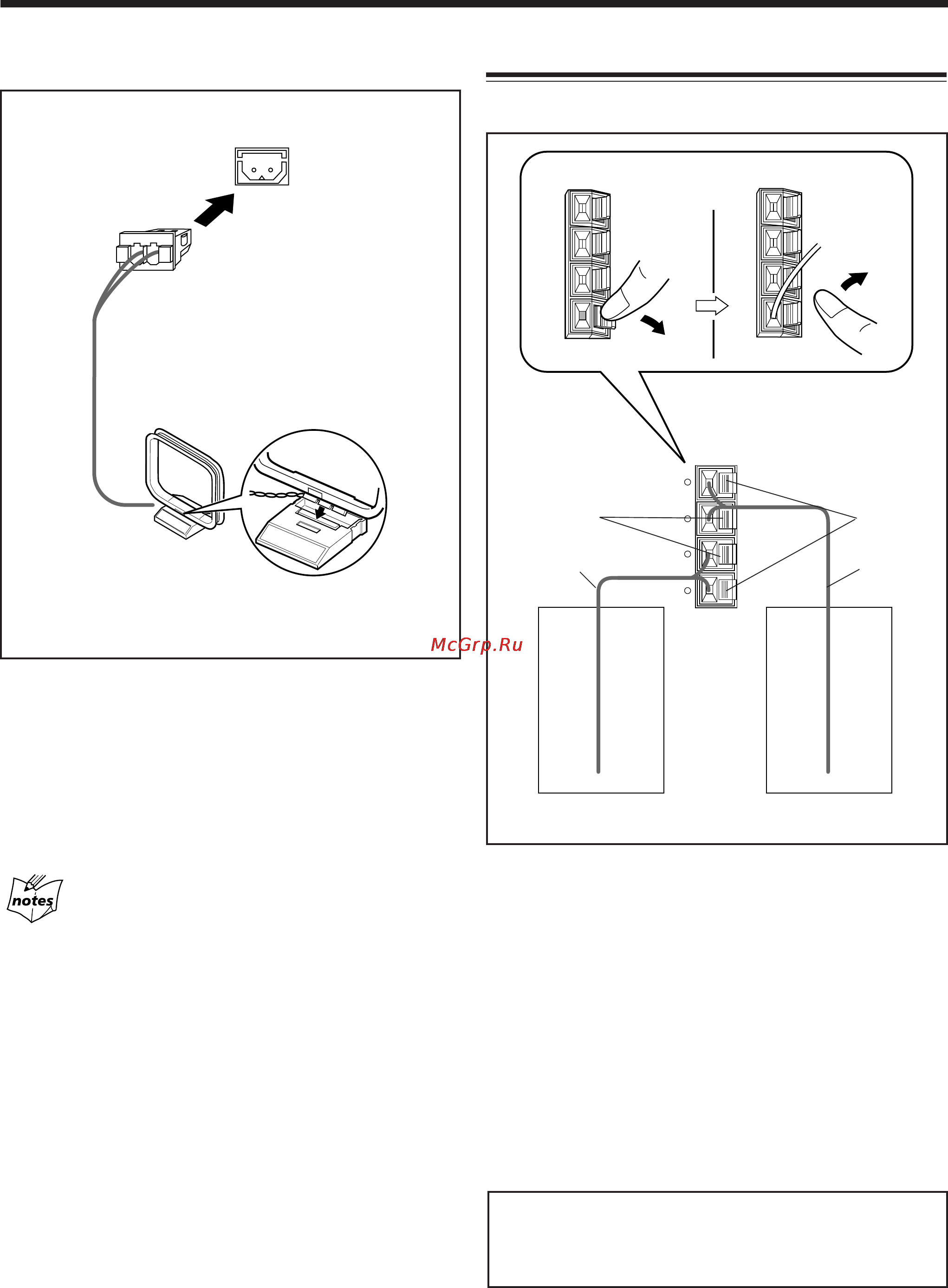

1 Подключите рамочную антенну AM (MW/
LW) к разъему AM ANT, как показано на
рисунке.
2 Поворачивайте рамочную антенну AM
(MW/LW) для достижения наилучшего
качества приема.
Для улучшения качества приема FM и AM (MW/LW)
• Убедитесь в том, что антенна не соприкасается с какими-либо
другими разъемами и соединительными кабелями.
• Располагайте антенны подальше от металлических деталей
устройств, соединительного кабеля и кабеля питания
переменного тока.
Антенна AM (MW/LW)
Рамочная антенна
AM (MW/LW)
(входит в комплект)
Подключение громкоговорителей
Вы можете подключить пару передних громкоговорителей.
Правый
громкоговоритель
Левый
громкоговоритель
1 Нажмите на зажим разъема громкоговори-
теля, расположенный на задней части
устройства, и удерживайте его в таком
положении.
2 Вставьте конец кабеля громкоговорителя в
разъем.
Соблюдайте полярность разъемов громкоговорите-
лей: Красный (+) в красный (+) и черный (–) в
черный (–).
3 Отпустите зажим разъема громкоговорителя.
ВАЖНАЯ ИНФОРМАЦИЯ: Используйте только гром-
коговорители с тем же сопротивлением, что указано
на разъемах громкоговорителей на задней части
устройства.
1
2, 3
Красный
Черный
Кабель
громкого-
ворителя
Кабель
громкого-
ворителя
AM
ANT
CA-MXJ100 [01-11] [RUS] 16.05.00, 13:077
