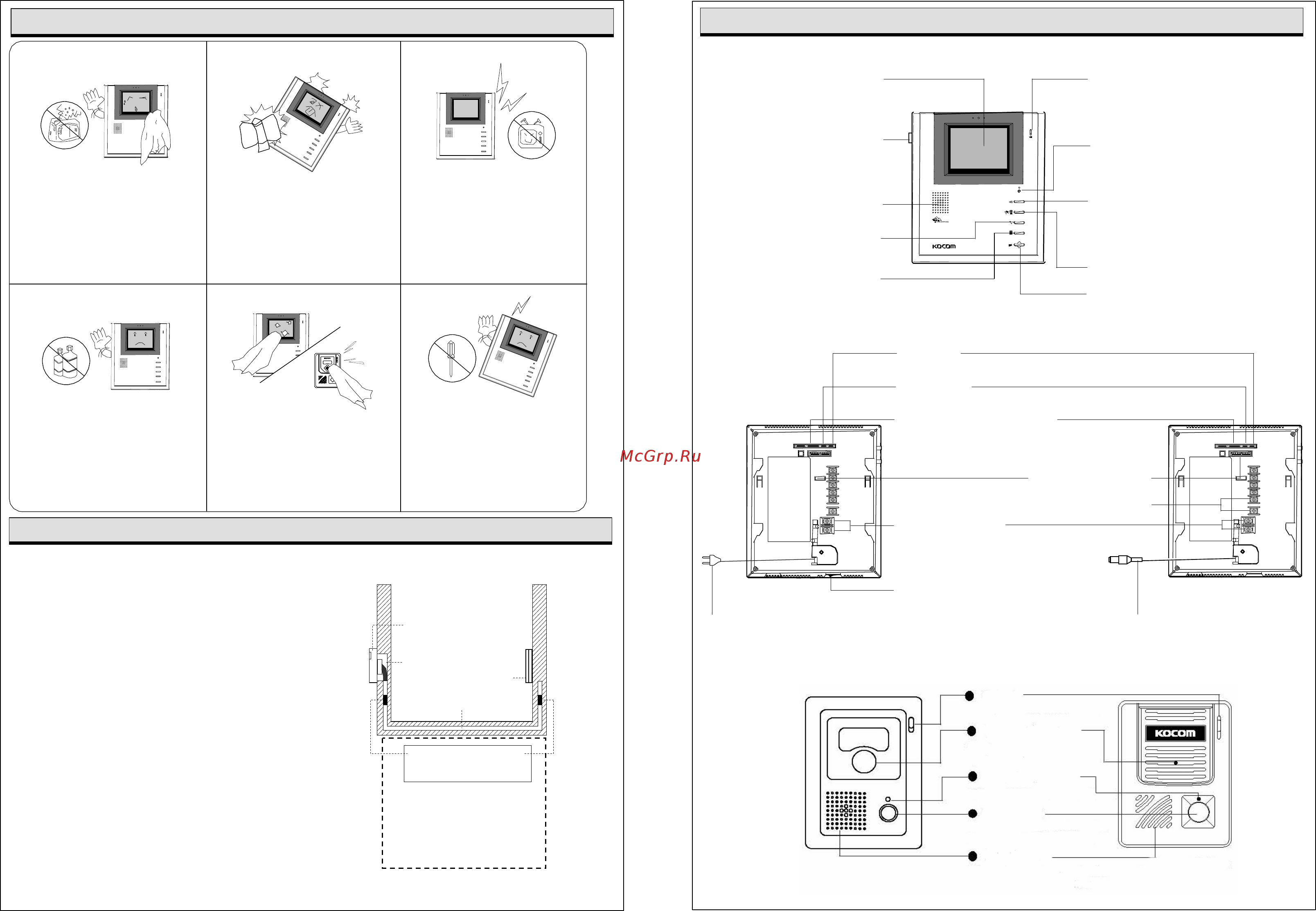

Монитор
Т
ру
ба
Панель
Закройте гофр.трубу
используя адиабатические
вещества для защиты от
воздушной циркуляции. Это
минимизирует разницу
внутренней и внешней
температур, а также
конденсацию на объективе
камеры.
Корпус панели
Не роняйте устройство и
предохраняйте его от
ударов.
Не устанавливайте устройство
вблизи с приборами с сильным
магнитным полем (TV, динамик и
т.д.). Это может привести к
искажению изображения
При чистке следите, чтобы
руки были сухими и не
используйте бензиновых
или других химических
растворителей.
Для четкого изображения
чаще протирайте объектив
видеокамеры мягкой
салфеткой.
Не разбирайте устройство,
т.к. оно содержит
электронные компоненты и
генерирует высокое
напряжение внутри.
Предохраняйте устройство
от воздействия влаги и
высоких температур, т.к. это
может привести к его
повреждению
Микрофон (для связи с
наружной панелью, с охраной, с
консьержем или др.
оборудованием, соединенным с
внутренней линией)
4 –дюймовый дисплей
(кинескоп) для
идентификации
посетителей
Регулятор громкости
сигнала вызова (звонка).
Три уровня (сильный,
средний, слабый)
Мультилинейный разъем
подключения многоабонентской
наружной панели
Используется в многоквартирных домофонах
(не поставляемых в Россию)
Индикатор питания
*Кнопка разговора (После
получения сигнала вызова от
внешнего подключенного
оборудования, нажмите ее для
связи)
Разъем камеры
(панели) №1
*Кнопка вызова охраны/
многоабонентской наружной
панели
Кнопка открытия двери
Нажмите для автоматического
открытия двери, если дверь
оборудована электрозащелкой
Выключатель
питания
Динамик
*Кнопка связи с наружной
панелью
После вызова с нар
ужной
панели, можете поговорить с
посетителем, нажав эту
кнопку
*Кнопка внутренней связи
Для вызова и разговора с
внутренним абонентом
Разъем камеры
(панели) №2
Переключатели
номера квартиры
Вход постоянного
напряжения (=17…20В)
Разъем
управления
электрозамком
KIV-102
KIV-D102
Кабель питания ~220..230В
Кабель питания =17…20В
Микрофон
(для связи с монитором)
Объектив видеокамеры
(четкое изображение
благодаря 1/3” матрице)
Индикатор питания
(отображает вкл/выкл
состояние)
Кнопка вызова
(Нажмите на кнопку для
вызова монитора)
Динамик панели
(для воспроизведения звука
от монитора)
МЕРЫ ПРЕДОСТОРОЖНОСТИ ПРИ ЭКСПЛУАТАЦИИ
МЕРЫ ПРЕДОСТОРОЖНОСТИ ПРИ УСТАНОВКЕ
■ Монитор и камера должны быть установлены в
месте, куда не попадает прямой и встречный свет.
■ Камера должна быть установлена в месте, куда
не попадает дождь.
■ Стандартная высота установки монитора -
1450мм… 1500 мм от земли.
■ Камера должна быть установлена на сухой
цементной стене.
■ Если установка производится в зимнее время
при температуре ниже -5ºС, то это может привести
к конденсации влаги внутри монитора и камеры
из-за
разницы температур. Во избежание этого
подключение должно быть произведено через 2
или более часов после установки.
■ Не устанавливайте монитор и камеру в местах с
высокой температурой, т.к. впоследствии могут
образовываться вредные газы в значительных
количествах.
НАИМЕНОВАНИЕ КОМПОНЕНТОВ ВИДЕОДОМОФОНА
■ KC-C63 наружная панель с видеокамерой или KC-D30 наружная панель с
видеокамерой «игольное ушко» в металлическом корпусе
* - кнопки оснащены светодиодом индикации
