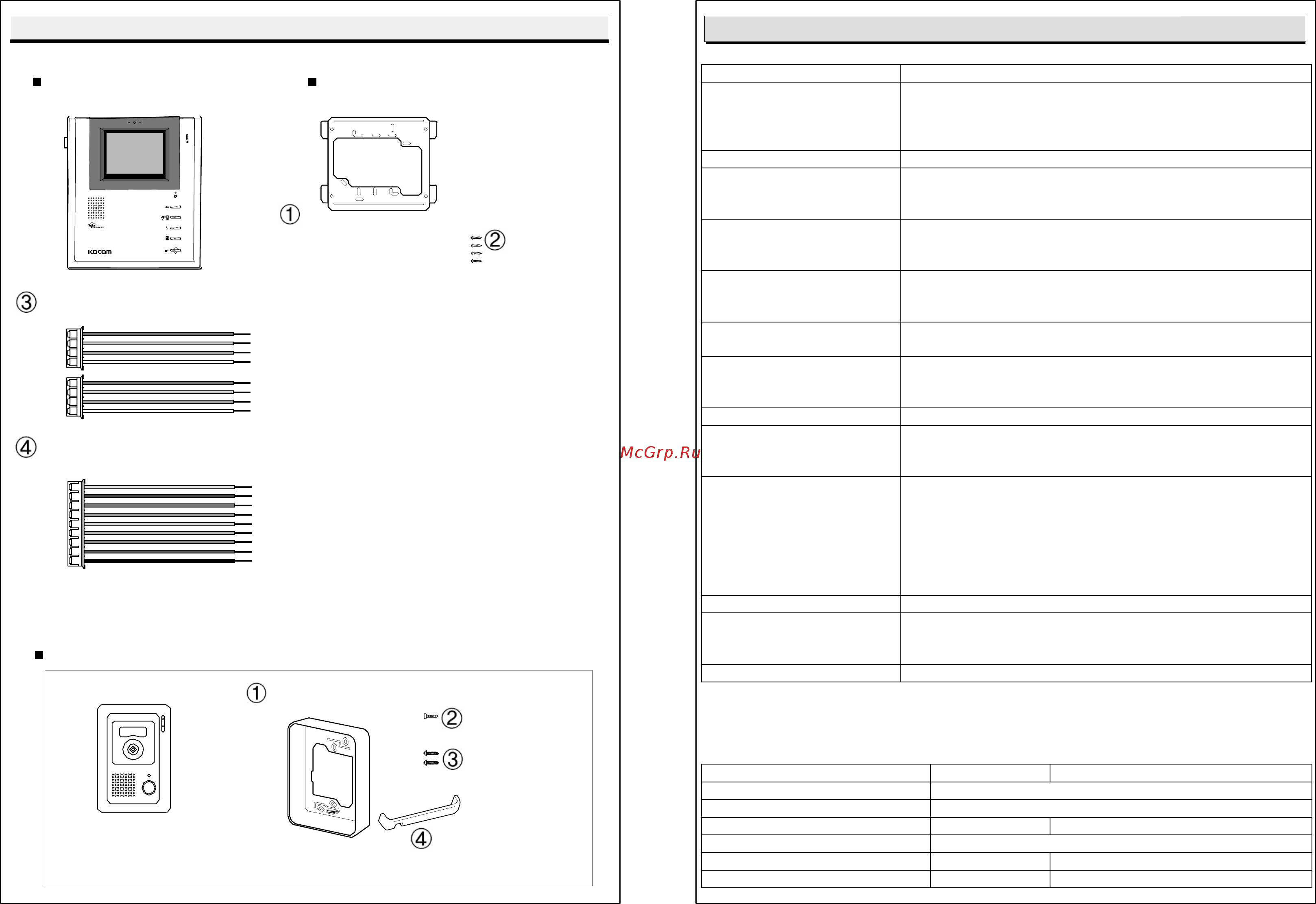

КОМПОНЕНТЫ
Компоненты монитора Аксессуары к монитору
Настенный держатель монитора
крепеж
Монитор (4х25мм)
Разъем подключения к наружной панели 1 и наружной панели 2
Синий (питание)
Желтый (земля, общий)
Красный (звук)
Белый (видео)
Разъем подключения к линии многоквартирного домофона Kocom
Серый (питание +17В)
Фиолетовый (земля, общий)
Синий (звук 1)
Зеленый (звук 2)
Желтый (видеовход)
Оранжевый (данные)
Красный (внутренняя линия)
Коричневый (данные внутренней линии)
Черный (видеовыход)
Данный разъем не используется по причине поставок в Россию совместимого оборудования
(аппаратов консъержа, многоквартирных домофонов и пр.) только под заказ
Аксессуары к наружной панели
Держатель наружной панели
Крепеж панели к
держателю панели (2,6х6мм)
Крепеж монтажной
коробки к стене (4х25мм)
Наружная панель
Накладка для изменения
угла обзора
ХАРАКТЕРИСТИКИ
■ Монитор KIV-102/ Монитор KIV-D102
Кинескоп 4 дюйма по диагонали (10см), ч/б
Источник питания
Переменный ток ~220…230В, 50Гц для KIV-102
Постоянный =17…20В для KIV-102
(мин 4,1Вт в режиме ожидания, макс 24Вт при
разговоре)
Напряжение в линии + 12,8В постоянного тока
Сигнал вызова от панели,
охраны, внутреннего
абонента
Электронный звонок
Просмотр
видеоизображения от
наружной панели
Используйте кнопку связи с наружной панелью для
просмотра ситуации перед дверью
Контроль ситуации перед
многоабонентской
панелью
Нажав в течение 5 сек кнопку вызова охраны/многоабон.
панели вы сможете проконтролировать ситуацию в этих
помещениях
Функция мониторинга
Эта функция доступна только с аппаратами серии KLP-
100
Вызывной сигнал
При нажатии на кнопку на наружной панели на мониторе
раздается сигнал вызова. Тип сигнала от панели №1:
«динг-донг», при вызове от панели №2: «дди-ри-ри»
Переговорная система Типа «hands-free» (разговор без помощи рук)
Время показа
изображения
При вызове от наружной панели изображение
появляется автоматически и остается на экране 30сек.
При разговоре изображение будет на экране 3мин.
Количество проводов
Наружная панель: 4-пров. полярная с жилой Ø0,65мм
или больше
Многоквартирная линия: звук1/звук2/данные (3 провода)
с жилой Ø0,8мм или больше
Питание (и общий): 2-пров. полярная с жилой Ø0,8мм
или больше
Видео: коаксиальный кабель 5с-2v
Размеры 191(Ш)х217(В)х52(Г)мм
Максимальная дистанция
30метрв до наружной панели при кабеле с жилой
Ø0,65мм, 300метров многоквартирная линия при кабеле
с жилой Ø0,8мм
Рабочая температура 0ºС…+50ºС
■
Панель KC-C63 и металлическая панель KC-D30 с видеокамерой
«pin-hole»
KC-C61 KC-D30
Источник питания Постоянн 12В от монитора
Рабочая температура -10ºС…+50ºС
Угол обзора По диаг 120º По диаг 90º
Минимальная освещенность 0,1лк (ИК-подсветка вкл.)
Объектив F2.0, f=3.0мм F3.5, f=3.8мм
Размеры 95х127х34мм 95х127х33мм
стр 10 стр 11
