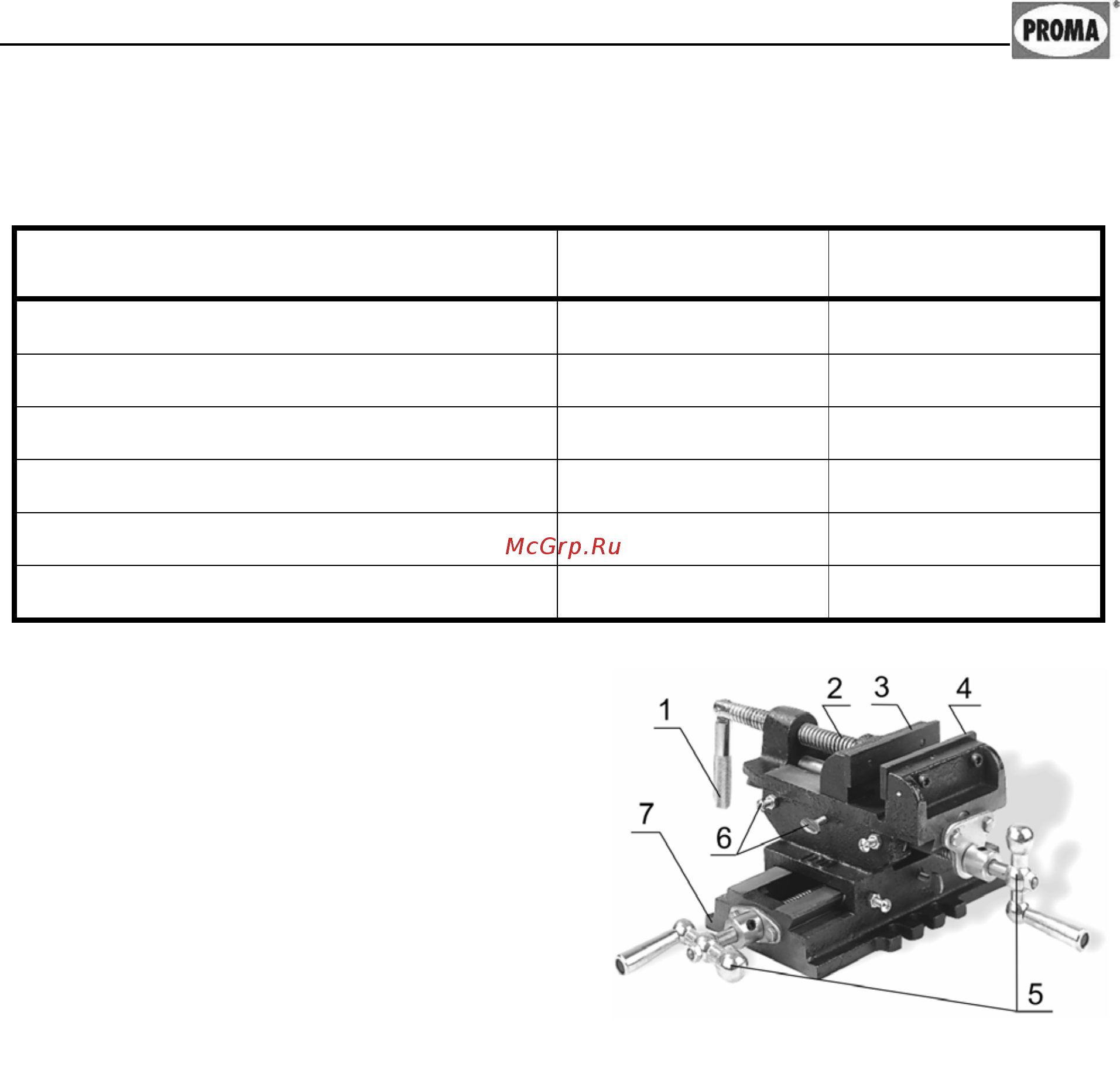

PROMA group Чешская республика Мельчаны 38 п и 518 01 г Добрушка PROMA 3 Описание оборудования 3 1 Технические характеристики Тип KS 100 KS 150 Ширина губок мм 100 150 Высота губок мм 32 40 Макс раскрытие мм 102 140 Поперечный сдвиг мм 127 200 Продольный сдвиг мм 127 200 Вес кг 9 7 16 2 3 2 Узлы и детали оборудования 1 Ручка зажима заготовок 2 Винт зажима заготовок 3 Губка подвижная 4 Губка не подвижная 5 Ручки перемещения тисков 6 Винты регулировки зазоров в направляющих 7 Основание с отверстиями для крепления тисков Рисунок 1 3 3 Краткое описание конструкции оборудования Конструкция тисков состоит из чугунного основания 7 с поперечными на правляющими по которым перемещаются салазки с продольными направ ляющими по ним в свою очередь и перемещаются тиски Зажатие заготовок в тисках осуществляется с помощью ручки 1 через винт 2 который приводит в движение подвижную губку 3 которая прижимает заготовку к неподвижной губке 4 Перемещение тисков в горизонтальной плоскости относительно осно вания осуществляется ручками 5 Винтами 6 рис 1 регулируется плавность и точность перемещения тисков с направляющих 4 Транспортировка и установка тисков Внимание Во время транспортировки и установки тисков необходимо соблюдать максимальную осторожность 6
