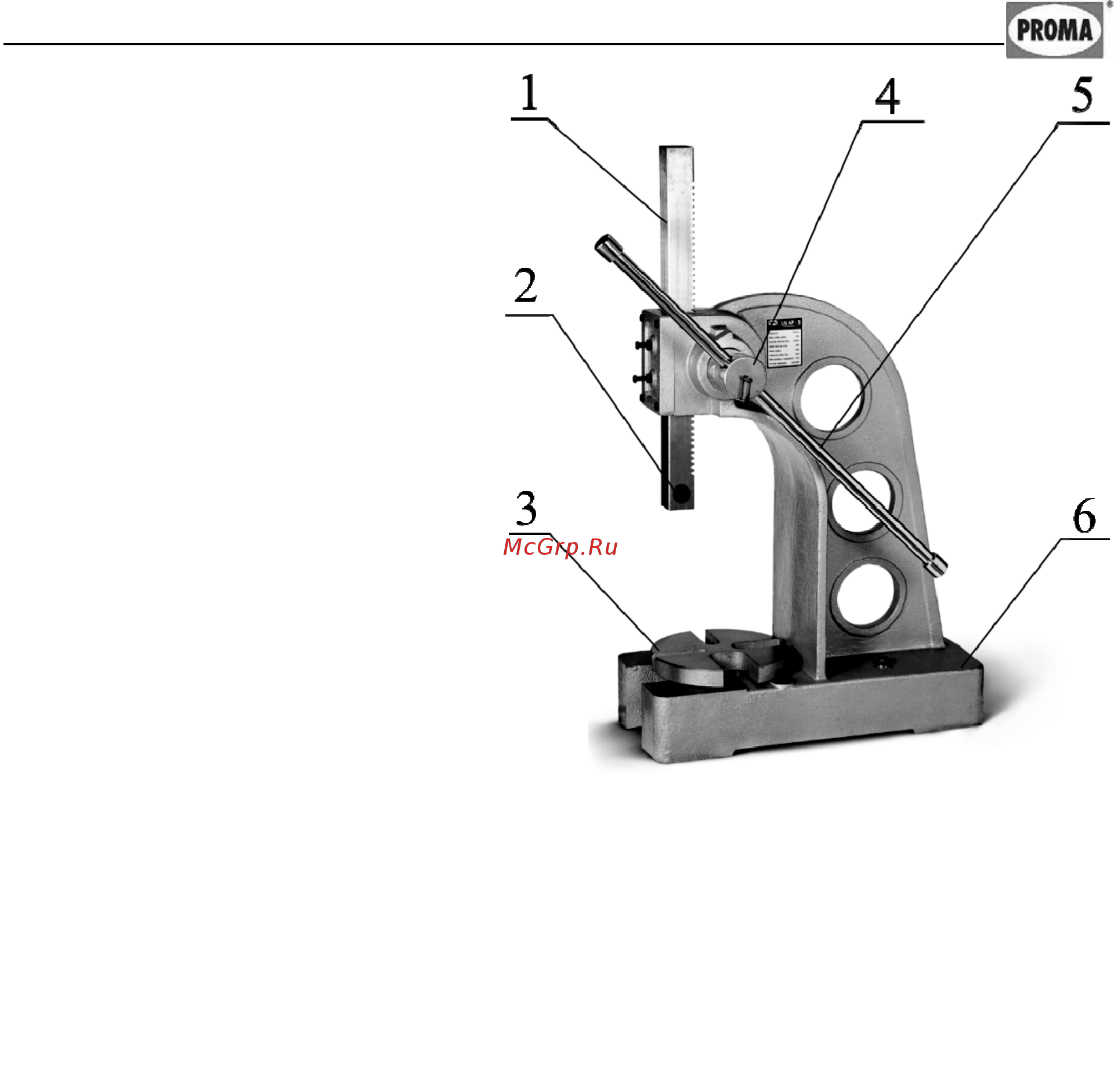

PROMA group Чешская республика Мельчаны 38 п и 518 01 г Добрушка PROMA 3 2 Основные узлы и детали оборудования см рис 1 1 Рабочий шток 2 Болт зажима оправок 3 Поворотный стол 4 Вал 5 Нажимной рычаг 6 Корпус пресса Рисунок 1 3 3 Краткое описание конструкции оборудования Пресс состоит из корпуса 6 В корпусе устанавливается рабочий шток 1 усилие на который передается через реечную передачу от рычага 5 В нижней части рабочего штока может устанавливается оправка которая зажимается болтом 2 На основание пресса устанавливается поворотный стол 3 в котором имеются пазы для выпрессовки 3 4 Количество рабочих необходимых для работы на оборудовании На данном станке одновременно может работать только один человек Внимание На станке должны работать только лица старше 18 лет 3 5 Место расположение рабочего во время работы на оборудовании Для правильного и свободного управления станком рабочий должен нахо диться с передней стороны станка Только при таком положении рабочего во время работы на станке есть возможность свободно управлять всеми необхо димыми механизмами станка их описание приведено в данной инструкции 4 Монтаж и установка 4 1 Транспортировка Пресс транспортируется в коробке из ДСП на деревянном поддоне Внутри этой упаковки станок закрыт в полиэтиленовый мешок 7
