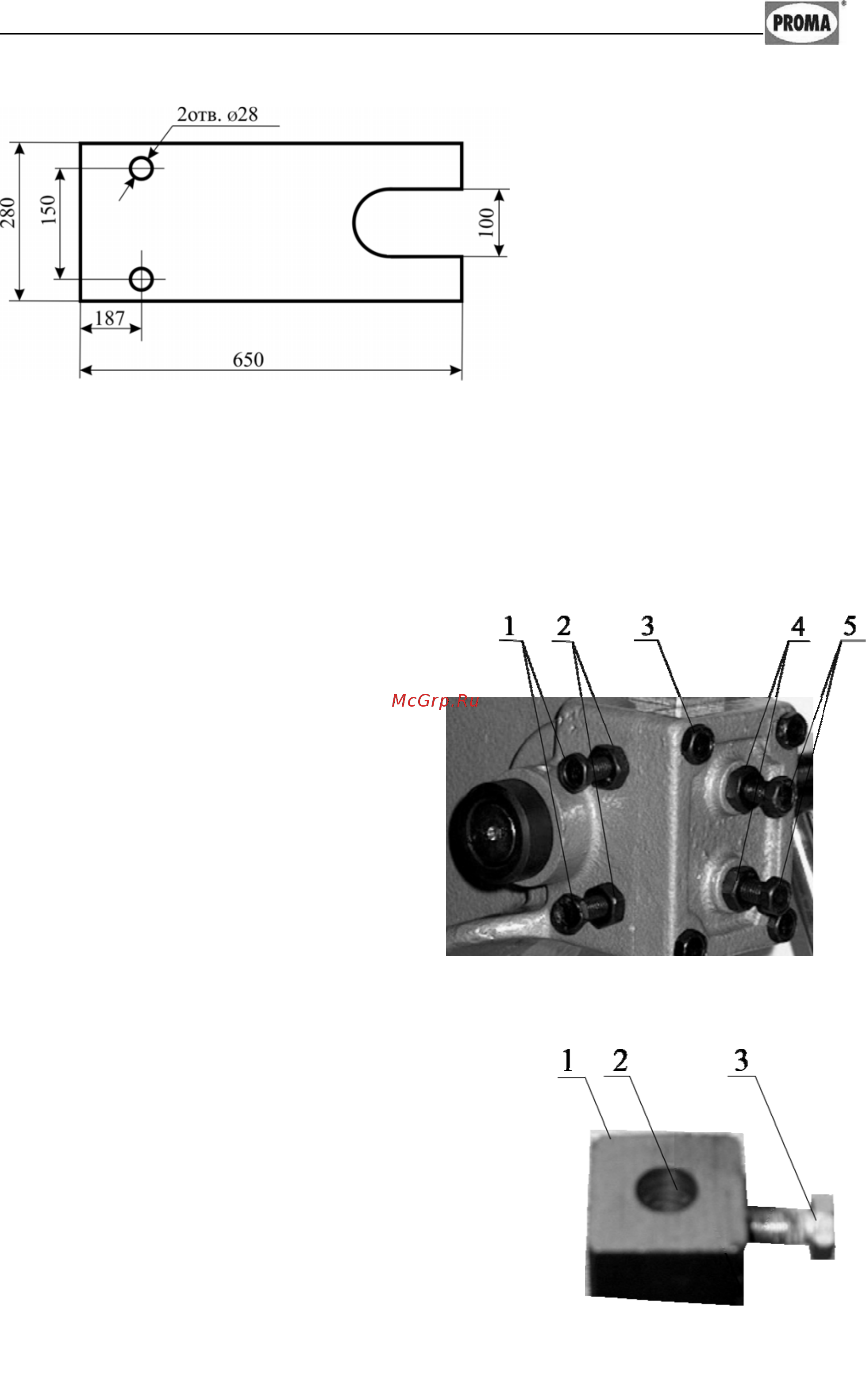

PROMA group Чешская республика Мельчаны 38 п и 518 01 г Добрушка PROMA Установочные размеры пресса Внимание Несоблю дение условий установки может привести к непред виденному смещению стан ка или частей его конст рукции и в дальнейшем к его повреждению Внимание При обору довании рабочего места следите за тем чтобы у об служивающего персонала было достаточно места для работы и управле ния 5 Описание работы оборудования 5 1 Наладка оборудования Регулировка зазора между корпусом пресса и рабочим штоком см рис З Регулировочные болты 1 с контргай ками 2 служат для регулировки зазора между толкателем и направляющими в корпусе пресса Для регулировки зазора нужно осла бить контргайку 2 отрегулировать за зор болтом 1 затянуть контргайку 2 После правильной регулировки толка тель должен плавно и легко двигаться в корпусе пресса Установка насадок см рис 4 Отверстие 2 в рабочего штока 1 служит для за крепления насадок произвольных форм и разме ров Насадка вставляется в отверстие 2 в торце ра бочего штока и закрепляется зажимным болтом 3 Если при работе Вы не используете насадки то нужно перевернуть толкатель так чтобы отвер стие для насадок с винтом находились в верхней части 9 Рисунок 4
