Калибр Руководство по эксплуатации
www.kalibrcompany.ru 9

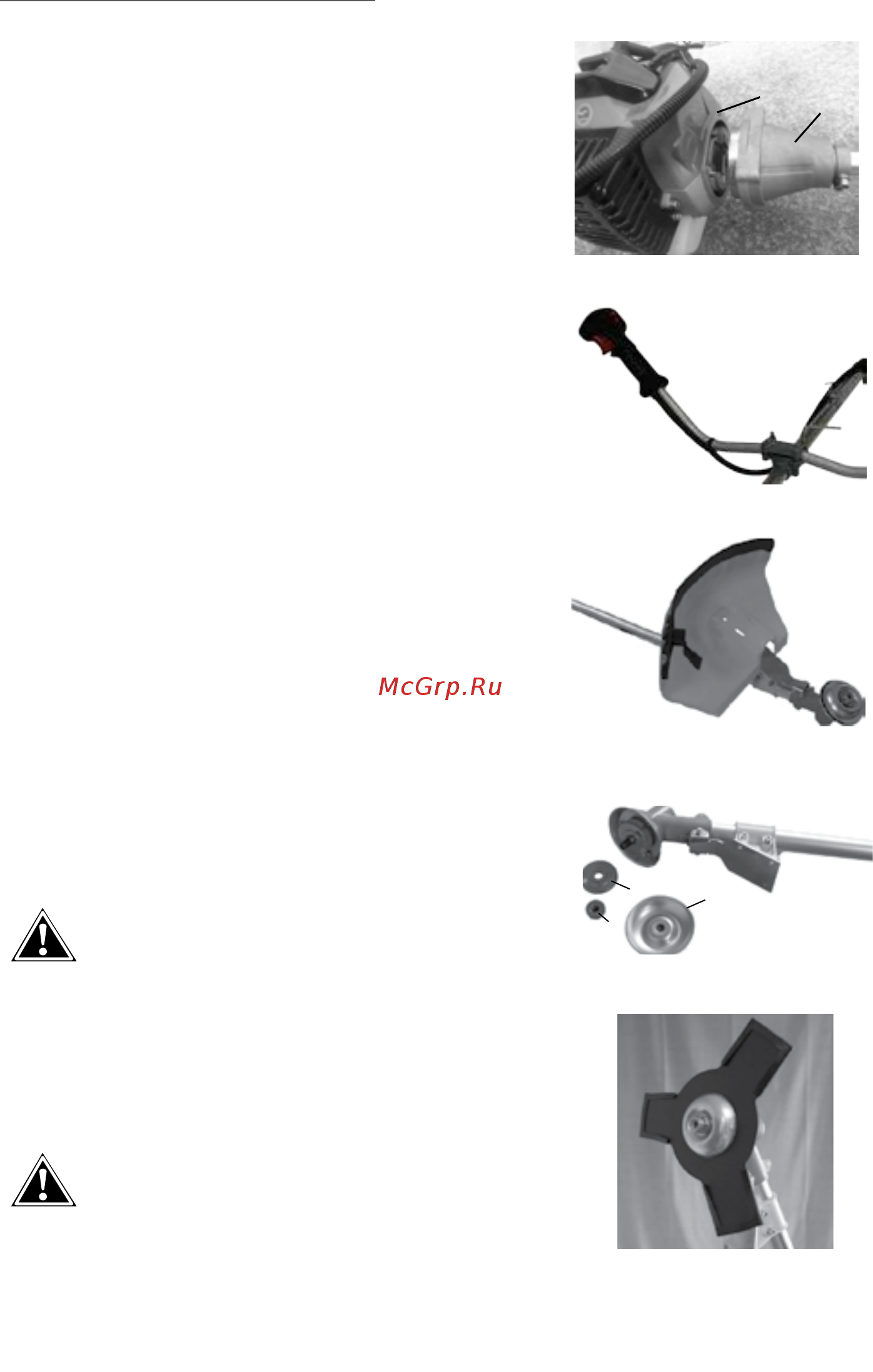

6. Сборка
6.1 Крепление к двигателю штанги вала.
- Соедините корпус муфты сцепления (рис.2
поз.2) и корпус двигателя (рис.2 поз.1).При этом
шлицевая втулка соединяет выходной шпиндель
двигателя с валом.
- Отверстия в корпусе двигателя должны
совпасть с отверстиями в корпусе муфты сцепле-
ния, затяните фиксирующие винты шестигран-
ным ключом.
6.2 Установка J-образной рукоятки.
- Соедините правую и левую части J-образной
рукоятки и установите на штангу вала с помощью
муфты (рис.1 поз.17).
- Затяните фиксирующие винты шестигран-
ным ключом. (рис. 3)
6.3 Установка защитного кожуха .
- Расположите защитный кожух над штангой
гибкого вала как показано на рис. 4
- Двигайте защитный кожух до тех пор пока
отверстия в кожухе не совпадут с отверстиями в
металлической пластине. Затяните винты крепле-
ния защитного кожуха.
Внимание! Перед работой, не забудьте
снять с ножа отсечки лески (рис. 1 поз.14)
защитный чехол. Соответственно, по окон-
чанию работы наденьте чехол обратно.
6.4 Установка режущего ножа (рис. 5)
Внимание! При снятии и установке режу-
щего ножа используйте защитные пер-
чатки. Надевайте на лезвия режущего
ножа защитные чехлы.
1
2
рис.2
рис.3
рис.4
рис.6
рис.5
1
2
3
