Калибр ГКЭ-1600/38 [4/11] Устройство газонокосилки

Калибр Руководство по эксплуатации

4 www.kalibrcompany.ru

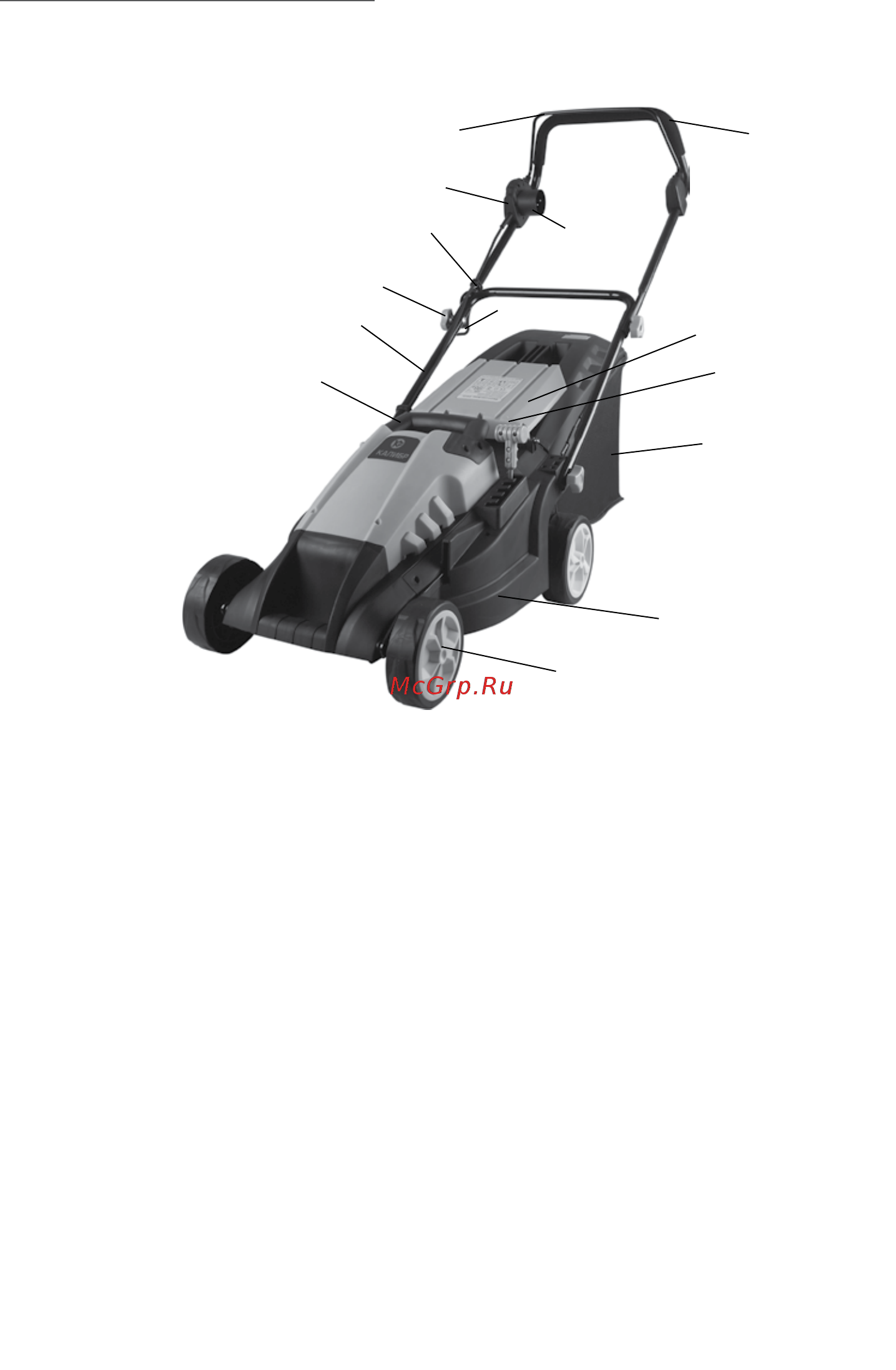

1.8 Общий вид газонокосилки представлен на рисунке 1:

2 Устройство газонокосилки

2.1 Электродвигатель с ножом и крыльчаткой закреплены на раме и закрыты пластико-

вым корпусом (рис.1 поз.11). Травосборник (рис.1 поз.7) крепится к корпусу задней крышкой

(рис.1 поз.8).

2.2 Сборка и подготовка к работе

- рис. 2а - наденьте фиксатор кабеля (рис.1 поз.2) на нижнюю часть рукоятки управления

(рис.1 поз.6);

- рис.2б – прикрепите (болтами и гайками из комплекта) нижнюю часть рукоятки управ-

ления к корпусу;

1 – Рукоятка управления; 2 – Держатель кабеля; 3 – Рычаг (скоба) включения дви-

гателя; 4 – Вилка подключения сети; 5 – Кнопка блокировки рычага включения; 6

– Штанга рукоятки управления; 7 – Травосборник; 8 – Крышка задняя; 9 – Ручка для

переноски; 10 – Колесо; 11 – Корпус двигателя; 12 – Гайка-барашек крепления руко-

ятки управления; 13 – Фиксатор кабеля; 14 – Рычагрегулировки высоты скашивания.

рис. 1
