Руководство по эксплуатации Страница: 1

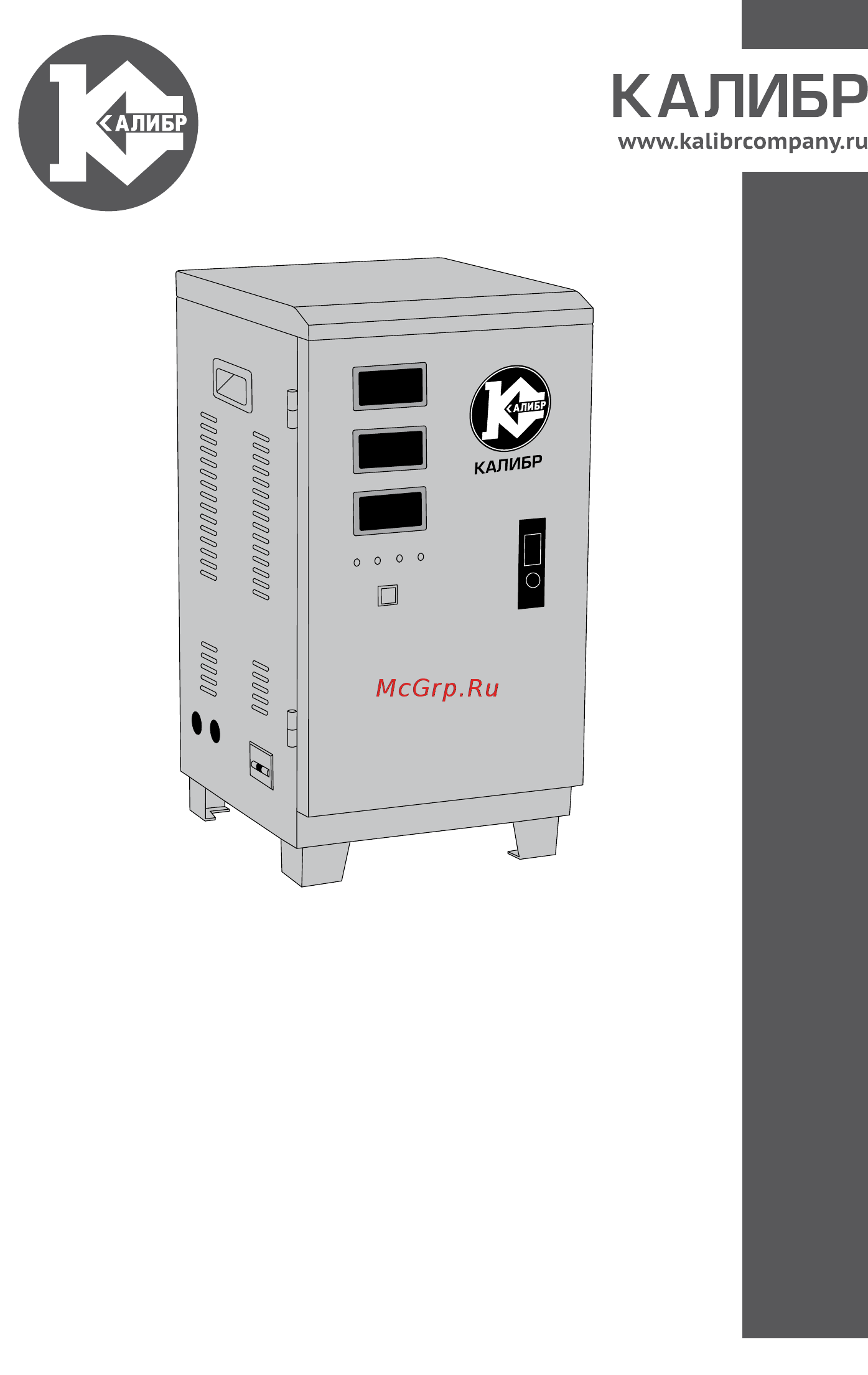

Калибр АСН - 20000/1 Руководство по эксплуатации онлайн

Руководство по эксплуатации

АСН - 7000/1

АСН - 10000/1

АСН - 15000/1

АСН - 20000/1

Автоматический стабилизатор напряжения

однофазный

Содержание

Основные сведения об изделии 2
Уважаемый покупатель 2
Габаритные размеры и вес представлены в таблице 3
Основные технические характеристики представлены в таблице 3
Расшифровка серийного номера на шильдике изделия s n xx xxxxxxx xxxx буквенно цифровое обозначение год и месяц изготовления 3
Стабилизатор поставляется в продажу в следующей комплектации 3
В металлическом корпусе рис поз 3 размещены основные узлы стабилизатора автотрансформатор сервопривод блок управления и защиты вольтодобавочный трансформатор блок клеммных зажимов и встроенный вен тилятор для охлаждения трансформаторов и других компонентов на передней 4
Внешний вид стабилизатора представлен на рис 4
Внимание внешний вид стабилизатора может незначительно отли чаться от представленного на фотографии это связано с дальнейшим техническим усовершенствованием изделия изготовитель оставляет за собой право вносить изменения в конструкцию и комплектацию обо рудования без предварительного уведомления пользователя в целях по вышения его потребительских качеств 4
Рис 1 4
Использование по назначению 6
Обеспечение требований безопасности 6
Внимание перед началом работы внимательно прочтите рекоменда ции изложенные в п данного руководства 7
Заземлить корпус стабилизатора при помощи клеммного зажима рис поз подключить стабилизатор к входному напряжению при отключённом вво дном автомате при помощи клемм вход рис поз кратковременным до 10 секунд включением автоматического выключате ля сеть проверить правильность подключения вольтметр рис поз дол жен показывать величину входного напряжения выключить автоматический выключатель сеть и подключить нагрузку к клеммам выход рис поз включить автоматический выключатель сеть рис поз 3 рекомендации по выбору стабилизатора 3 для выбора стабилизатора необходимой мощности нужно рассчитать суммарную мощность потребляемую нагрузкой мощность потребляемую конкретным устройством можно узнать из паспор та или инструкции по эксплуатации в случае если такая информация отсутству ет потребляемую мощность можно примерно определить пользуясь приведён ной ниже таблицей 7
Подключение стабилизатора 7
Рис 3 7
0 6 то получа ем pполн 600 0 6 1000ва если на холодильнике указано мощность 450вт а pco 8
0 7 таким образом полная мощность прибора pполн будет равна pполн pакт pco 8
Внимание при выборе стабилизатора необходимо учитывать полную потребляемую мощность для этого мощности всех нагрузок подклю чённых к стабилизатору суммируются 8
Где pакт мощность указанная в паспорте оборудования а pco 8
Ко эффициент мощности примеры если на электроприборе указано мощность 600вт и pco 8
Который указан в паспорте или на задней панели прибо ра при отсутствии данных коэффициента он принимается равным pco 8
Не указан то бе рём его значение равным 0 7 и получаем pполн 450 0 7 643ва 3 при выборе стабилизатора необходимо учитывать зависимость его мощности от величины входного напряжения при снижении входного напря жения ниже 200 в мощность стабилизатора уменьшается как показано на рис например при входном напряжении 175 в стабилизатор поддерживает 80 мощности т е стабилизатор на 5 ква при uвход 175 в будет поддерживать на грузку до 4 ква 8
При длительной эксплуатации стабилизатора рекомендуется периодически проверять надёжность всех электрических соединений 8
При расчёте мощности приборов имеющих асинхронный двигатель или конденсатор большой ёмкости необходимо учитывать поправочный ко эффициент pco 8
Профилактический уход и ремонт 8
Гарантия изготовителя поставщика 9
Срок службы хранение и утилизация 9
