Калибр АСН - 20000/1 [4/11] Рис 1
![Калибр АСН - 20000/1 [4/11] Рис 1](/views2/1235367/page4/bg4.png)
Калибр Руководство по эксплуатации
4 www.kalibrcompany.ru

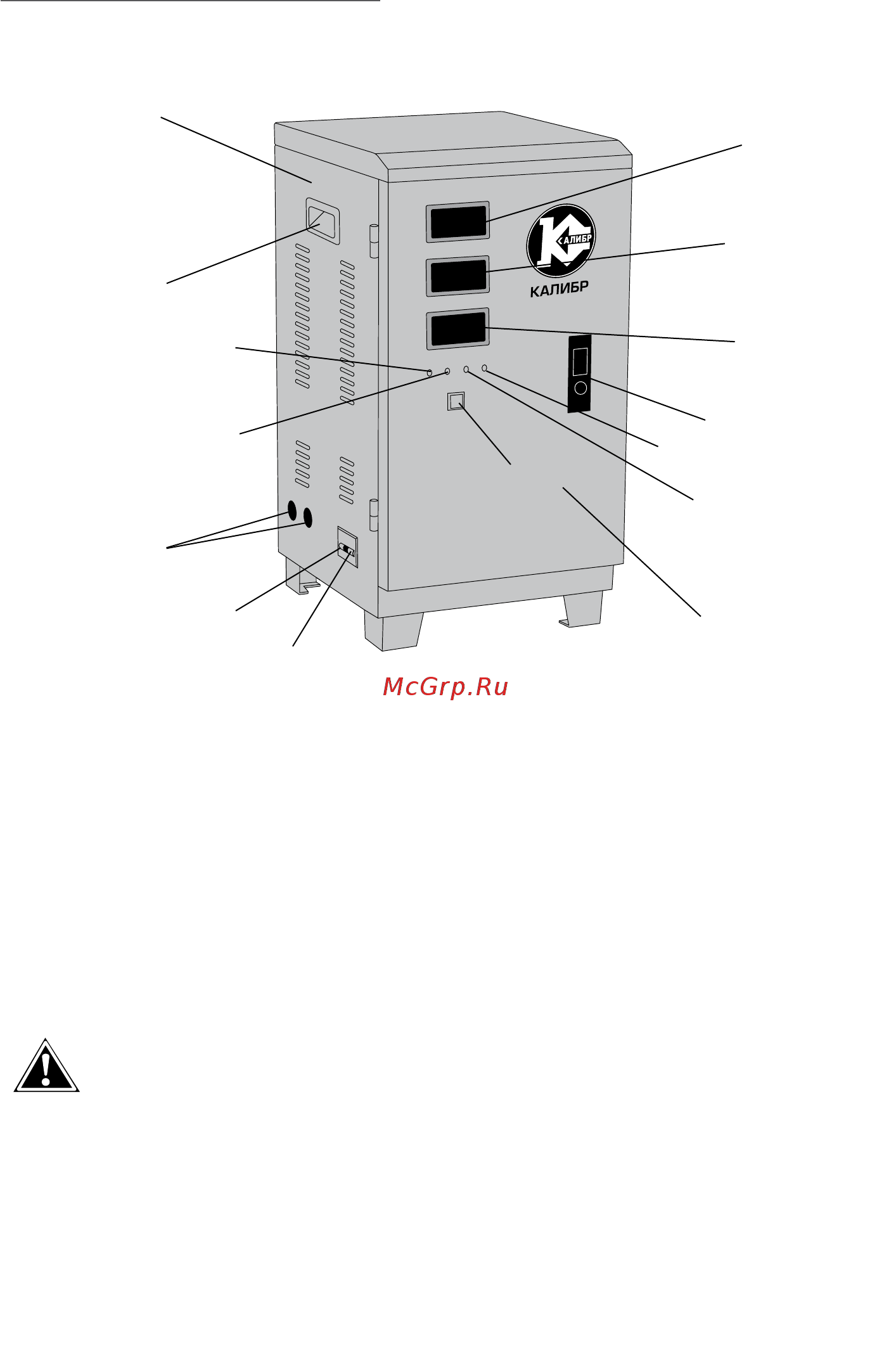

1.6 Внешний вид* стабилизатора представлен на рис.1
*Внимание! Внешний вид стабилизатора может незначительно отли-
чаться от представленного на фотографии. Это связано с дальнейшим
техническим усовершенствованием изделия. Изготовитель оставляет
за собой право вносить изменения в конструкцию и комплектацию обо-
рудования, без предварительного уведомления пользователя, в целях по-
вышения его потребительских качеств.
1.7 В металлическом корпусе (рис.1 поз.13) размещены основные узлы
стабилизатора: автотрансформатор, сервопривод, блок управления и защиты,
вольтодобавочный трансформатор, блок клеммных зажимов и встроенный вен-
тилятор для охлаждения трансформаторов и других компонентов. На передней
1 – амперметр тока нагрузки; 2 – дисплей входного напряжения; 3 – дисплей выход-
ного напряжения; 4 – индикатор нормального напряжения; 5 – индикатор повышенного
напряжения; 6 – индикатор пониженного напряжения; 7– индикатор срабатывания за-
щиты; 8 – автоматический выключатель «Сеть» («Стабилизация»); 9 – автоматический
выключатель «Байпас» («Транзит»); 10 – замок передней панели; 11 – заглушки (ввод/
вывод) кабельные; 12 – ручка; 13 – корпус; 14 – выключатель токовой защиты; 15 –
передняя панель (дверца).
13
12
4
5
11
8
9
14
1
2
3
10
7
6
рис. 1
15
