3.2 Подключение стабилизатора

Внимание! Перед началом работы внимательно прочтите рекоменда-

ции, изложенные в п.2 данного руководства.

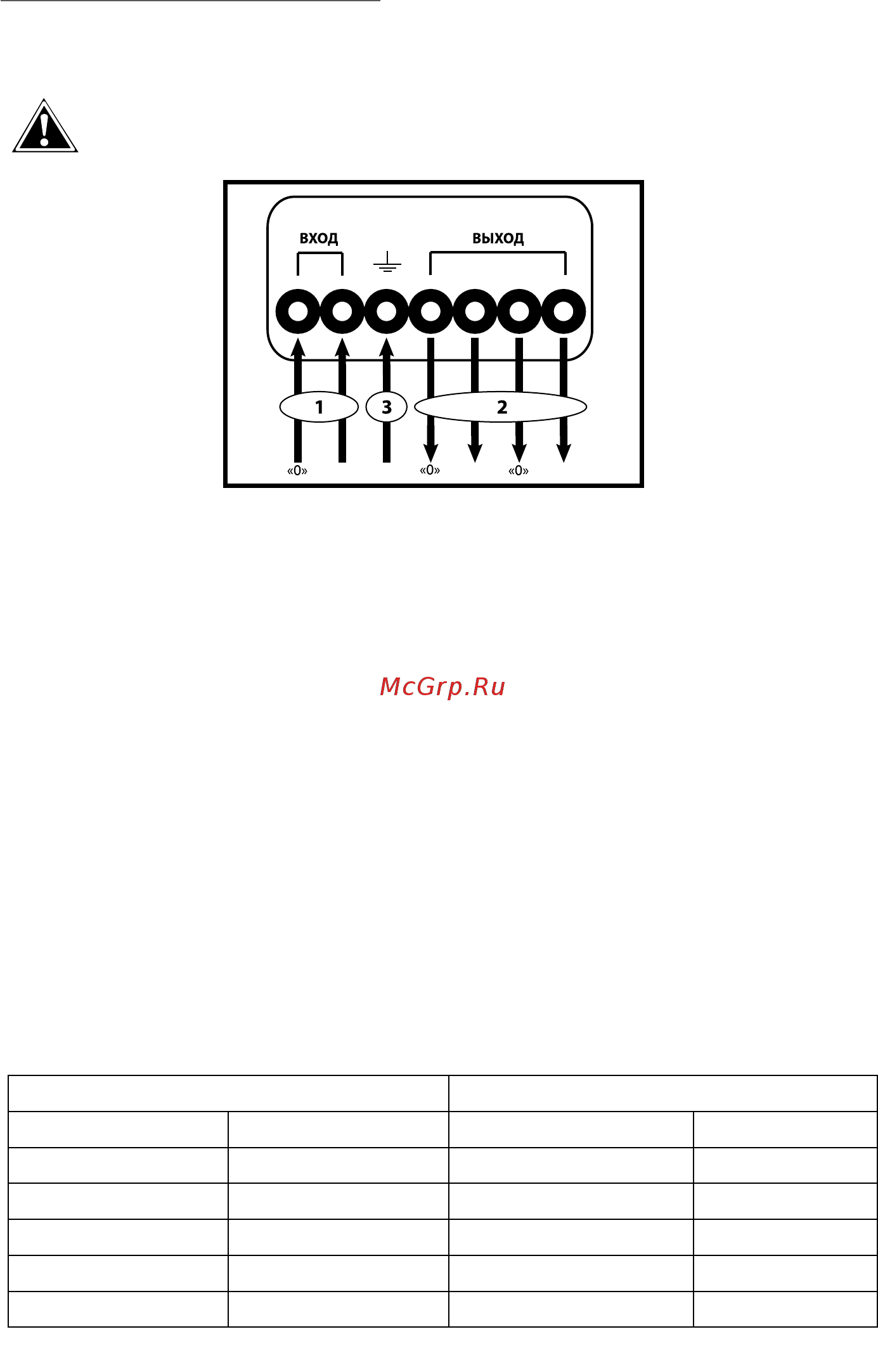

- заземлить корпус стабилизатора при помощи клеммного зажима (рис.3

поз.3);

- подключить стабилизатор к входному напряжению (при отключённом вво-

дном автомате) при помощи клемм «вход» (рис.3 поз.1);

- кратковременным (до 10 секунд) включением автоматического выключате-

ля «Сеть» проверить правильность подключения – вольтметр (рис.1 поз.2) дол-

жен показывать величину входного напряжения;

- выключить автоматический выключатель «Сеть» и подключить нагрузку к

клеммам «выход» (рис.3 поз.2);

- включить автоматический выключатель «Сеть» (рис.1 поз.8).

3.3 Рекомендации по выбору стабилизатора

3.3.1 Для выбора стабилизатора необходимой мощности, нужно рассчитать

суммарную мощность, потребляемую нагрузкой.

Мощность, потребляемую конкретным устройством, можно узнать из паспор-

та или инструкции по эксплуатации. В случае если такая информация отсутству-

ет, потребляемую мощность можно примерно определить, пользуясь приведён-

ной ниже таблицей.

Бытовые приборы Электроинструмент

Потребитель Мощность, ВА Потребитель Мощность, ВА

Фен для волос 450-2000 Дрель 400-800

Утюг 500-2000 Перфоратор 600-1400

Электроплита 1100-6000 Электроточило 300-1100

Тостер 600-1500 Дисковая пила 1800-2100

Кофеварка 800-1500 Электрорубанок 400-1000

рис. 3
