Калибр Руководство по эксплуатации

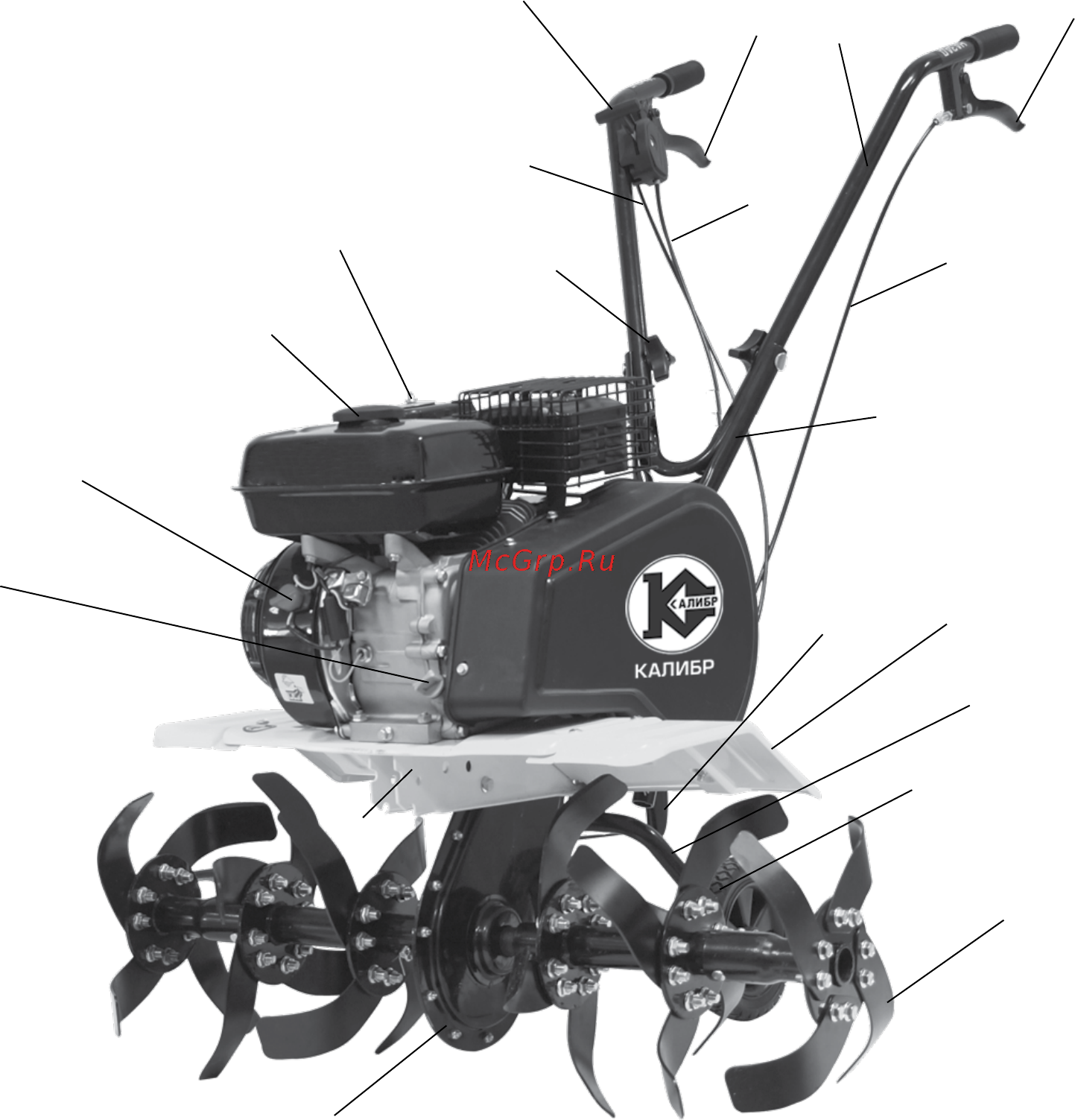

2.5 Общий вид культиватора представлен на рис.1

1 – рычаг привода фрез (движение «назад»); 2 – рычаг привода фрез (движение «вперёд»);

3 – рукоятка управления V – образная (верх) ; 4 – рукоятки управления;

5 – трос привода фрез (движение «назад»); 6 – трос привода фрез (движение «вперёд»);

7 – гайка-фиксатор рукоятки управления; 8 – брызговик; 9 – колесо; 10 – фреза (рабочий орган);

11 – редуктор цепной передачи; 12 –крышка топливного бака; 13 – крышка воздушного фильтра;

14 – выключатель зажигания; 15 – опорный кронштейн колёс; 16 - регулятор глубины вспашки;

17 – пробка-щуп маслозаливной горловины; 18 – рычаг управления дроссельной заслонкой;

19 – трос управления дроссельной заслонкой; 20 – рама (основание).

рис. 1
