Руководство по эксплуатации
www.zubr.ru
|
6
Инструкции
по применению
Устройство
1 Удлинитель стола
(только для ЗПТ-255-1800 лм2)
2 Упор фронтальный
3 Пильный диск
4 Рычаг блокировки кожуха
5 Пылесборник
6 Защитный кожух диска
7 Выключатель
8 Рукоятка наклона головки
9 Станина
10 Винт фиксации поворотного стола
11 Кнопка включения лазерного указателя
12 Вставка стола
13 Поворотный стол
14 Отверстия для крепления
15 Установочный болт фронтального упора
16 Гнездо установки струбцины
17 Стопорная шпилька положения пилы
(рабочее/транспортное)
18 Кнопка фиксации шпинделя
19 Электродвигатель
20 Винт фиксации наклона пилы (сзади)
21 Лазерный указатель
22 Струбцина (только для ЗПТ-255-1800 лм2)
23 Указатель угла поворота стола
24 Фланец прижимной диска
25 Болт
26 Стопорная гайка
27 Указатель угла наклона головы
28 Шкала угла наклона головы
29 Болт
30 Стопорная гайка
31 Установочный винт указателя
32 Крышка щеткодержателя
33 Болт крепления кронштейна кожуха
(кроме ЗПТ-190-1100 л)
34 Винт крепления диска
35 Винт крепления струбцины
(только для ЗПТ-255-1800 лм2)
Сборка
Все работы по сборке, настройке и замене
элементов производите ТОЛЬКО при отклю-
ченном от сети изделии.
Установите изделие на ровной горизонтальной
поверхности.
Для крепления изделия на опорной поверхности
в его основании предусмотрены отверстия 14.
17

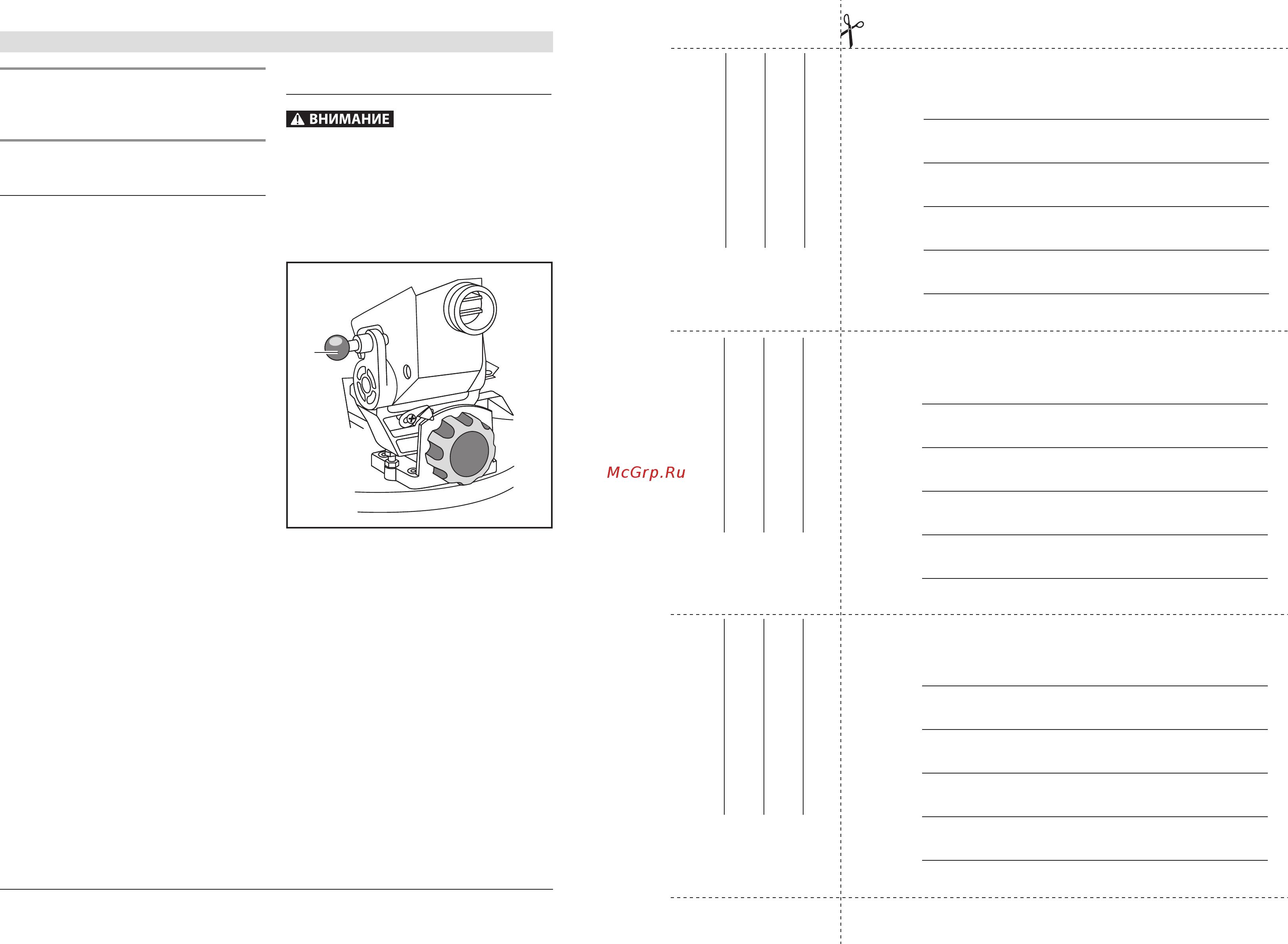

Приведите изделие в рабочее положение, для
чего приопустите голову за рукоятку 8 и извлеки-
те стопорную шпильку 17. Придерживая рукоят-
ку 8, дайте головке возможность под действием
пружины переместиться в верхнее положение.
Изделие точно отрегулировано на заводе, одна-
ко, при транспортировке винты могут ослабеть
и точность установки нарушится. Для предот-
вращения брака в работе, перед началом экс-
плуатации проверьте следующие настройки:
а) Угол установки ограничительного упора наклона
на 90°. Проверять угольником между плоскостью
пилы и поверхностью поворотного стола;
б) Угол установки ограничительного упора на-
клона 45°. Проверять только после установки
ограничительного упора наклона на 90° по шка-
ле наклона 28, наклонив голову до упора влево;
в) Угол установки фронтального упора. Про-
верять угольником между плоскостями диска
и фронтального упора при установленном в по-
ложение 0° поворотном столе:
ОТРЫВНОЙ ТАЛОН
ВІДРИВНИЙ ТАЛОН
ҮЗБЕЛІ ТАЛОН
Изделие
Виріб
Құрал
Дата продажи
Дата продажу
Сату уақыты
Дата приема
Дата прийому
Қабылдау уақыты
Дата выдачи
Дата видачі
Берілген уақыты
Клиент
Клієнт
Тапсырыскер
E
заполняется сервисным центром
заповнюється сервісним центром
қызмет көрсету орталығымен толтырылады
Дата приема
Дата прийому
Қабылдау уақыты
Дата выдачи
Дата видачі
Берілген уақыты
Особые отметки
Особливі відмітки
Айырықша белгілер
E
M.П.
ОТРЫВНОЙ ТАЛОН
ВІДРИВНИЙ ТАЛОН
ҮЗБЕЛІ ТАЛОН
Изделие
Виріб
Құрал
Дата продажи
Дата продажу
Сату уақыты
Дата приема
Дата прийому
Қабылдау уақыты
Дата выдачи
Дата видачі
Берілген уақыты
Клиент
Клієнт
Тапсырыскер
F
заполняется сервисным центром
заповнюється сервісним центром
қызмет көрсету орталығымен толтырылады
Дата приема
Дата прийому
Қабылдау уақыты
Дата выдачи
Дата видачі
Берілген уақыты
Особые отметки
Особливі відмітки
Айырықша белгілер
F
M.П.
ОТРЫВНОЙ ТАЛОН
ВІДРИВНИЙ ТАЛОН
ҮЗБЕЛІ ТАЛОН
Изделие
Виріб
Құрал
Дата продажи
Дата продажу
Сату уақыты
Дата приема
Дата прийому
Қабылдау уақыты
Дата выдачи
Дата видачі
Берілген уақыты
Клиент
Клієнт
Тапсырыскер
D
заполняется сервисным центром
заповнюється сервісним центром
қызмет көрсету орталығымен толтырылады
Дата приема
Дата прийому
Қабылдау уақыты
Дата выдачи
Дата видачі
Берілген уақыты
Особые отметки
Особливі відмітки
Айырықша белгілер
D
M.П.
